Funktionsgriffe FG21
Werkstoff und Oberfläche:
Griffschenkel aus hochbelastbarem Polyamid PA 6, schwarz mit Feinstruktur. Griffsteg aus gedrehtem PVC, schwarz.

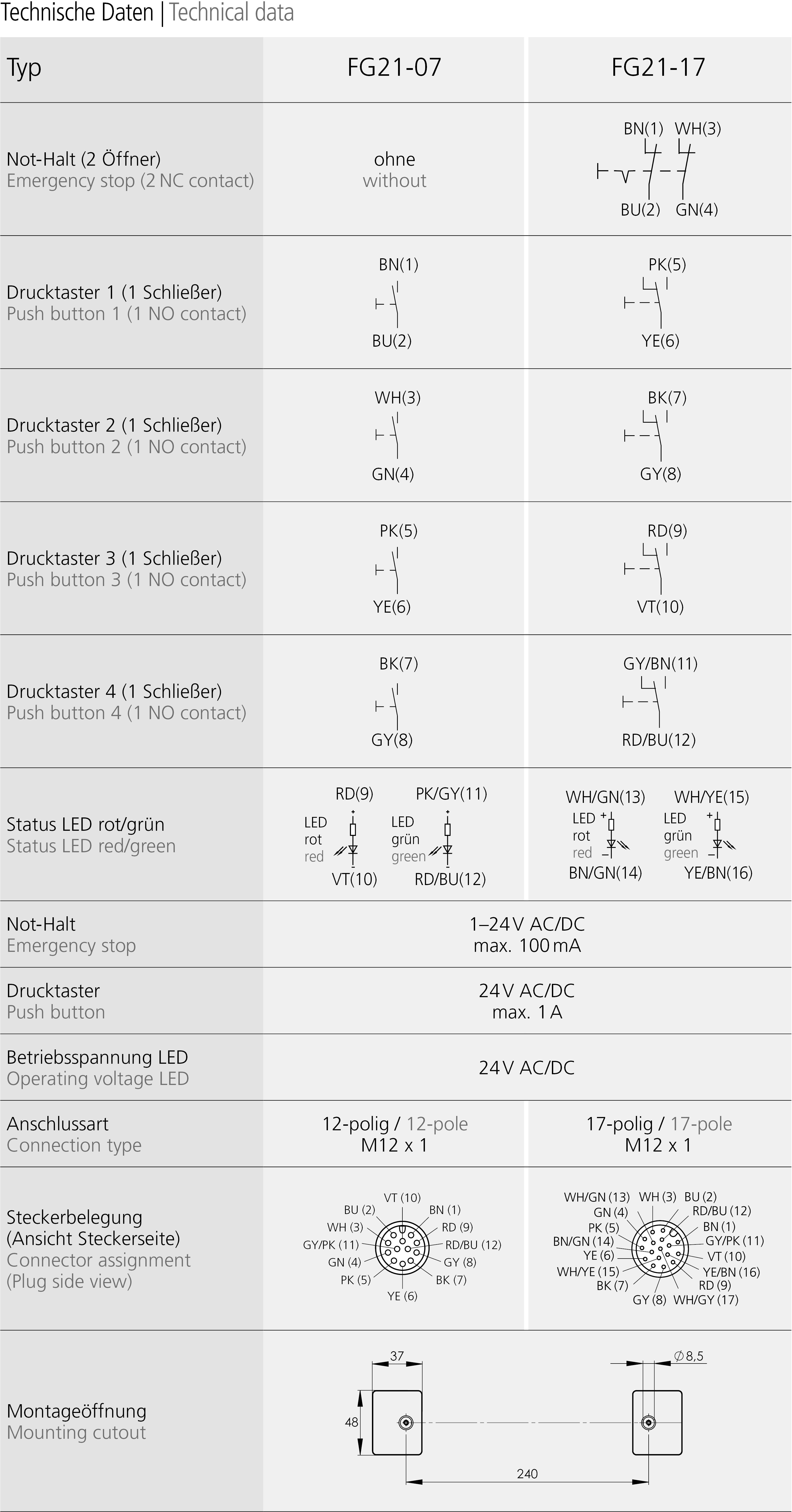

Funktionselemente:

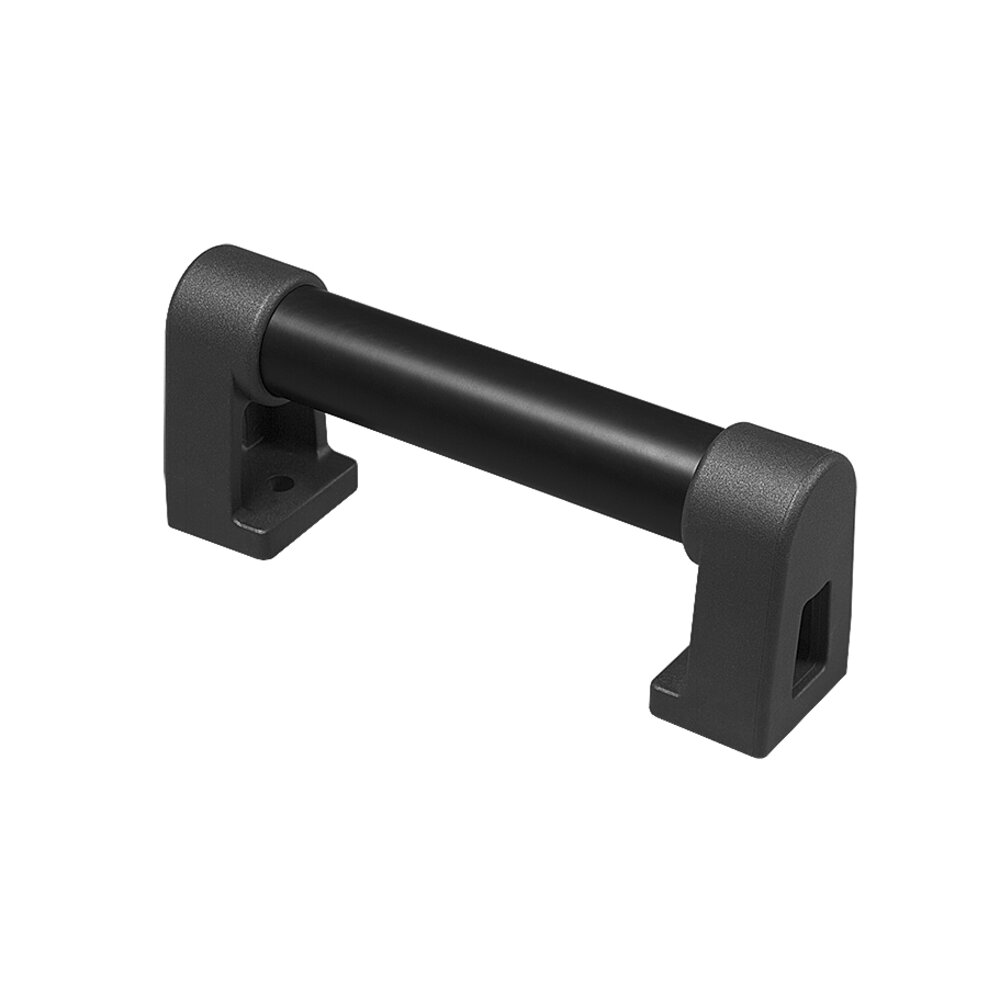

FG21-00: Basisgriff ohne Schaltelemente als Gegengriff.

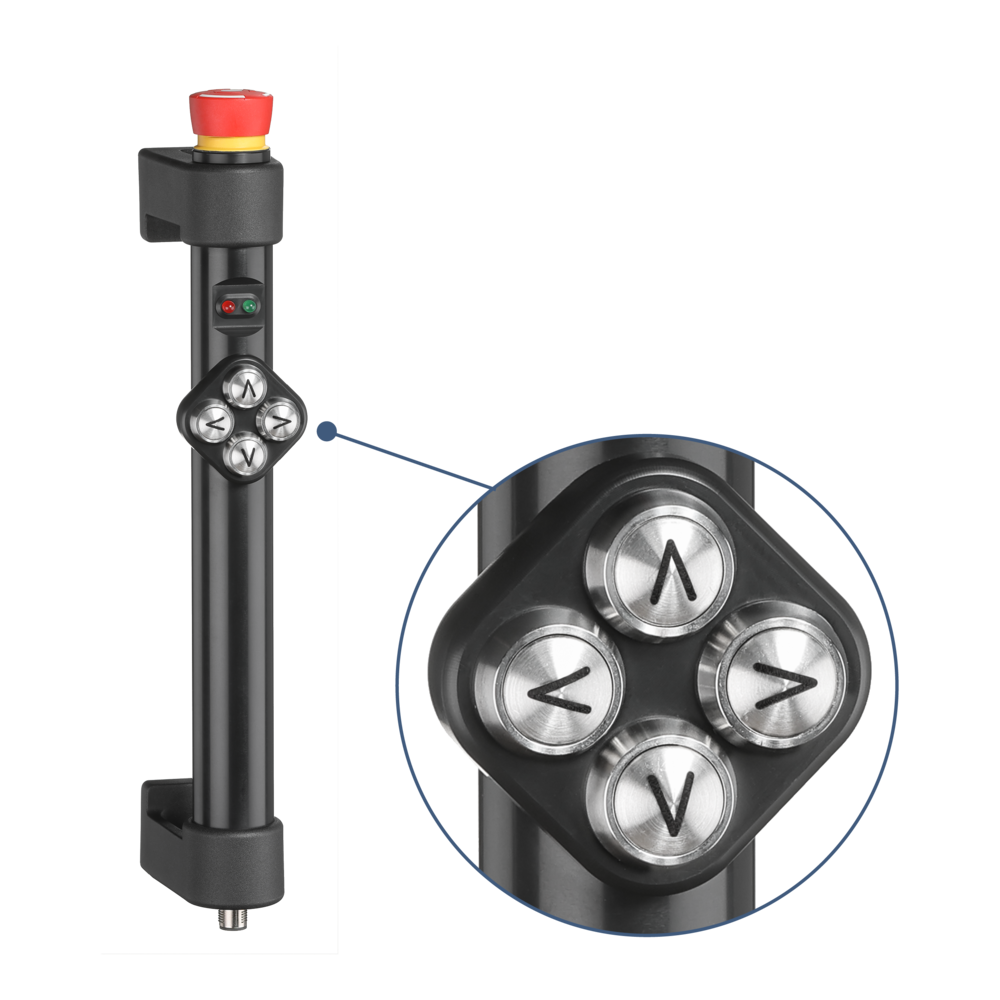

FG21-07: 2 Status-LEDs und 4 Drucktaster (Schließer) als Steuerkreuz.
FG21-17: Not-Halt (2 Öffner), 2 Status-LEDs und 4 Drucktaster (Schließer) als Steuerkreuz.
Anschluss:
12- bzw. 17-poliger Stecker montiert im Griffschenkel aus der unteren Rohrachse. Kupplung mit 5 m oder 10 m fertig konfektionierter Leitung als Zubehör lieferbar.
Schutzart:
IP 54 (bei aufgeschraubter Kupplung).
Hinweis:

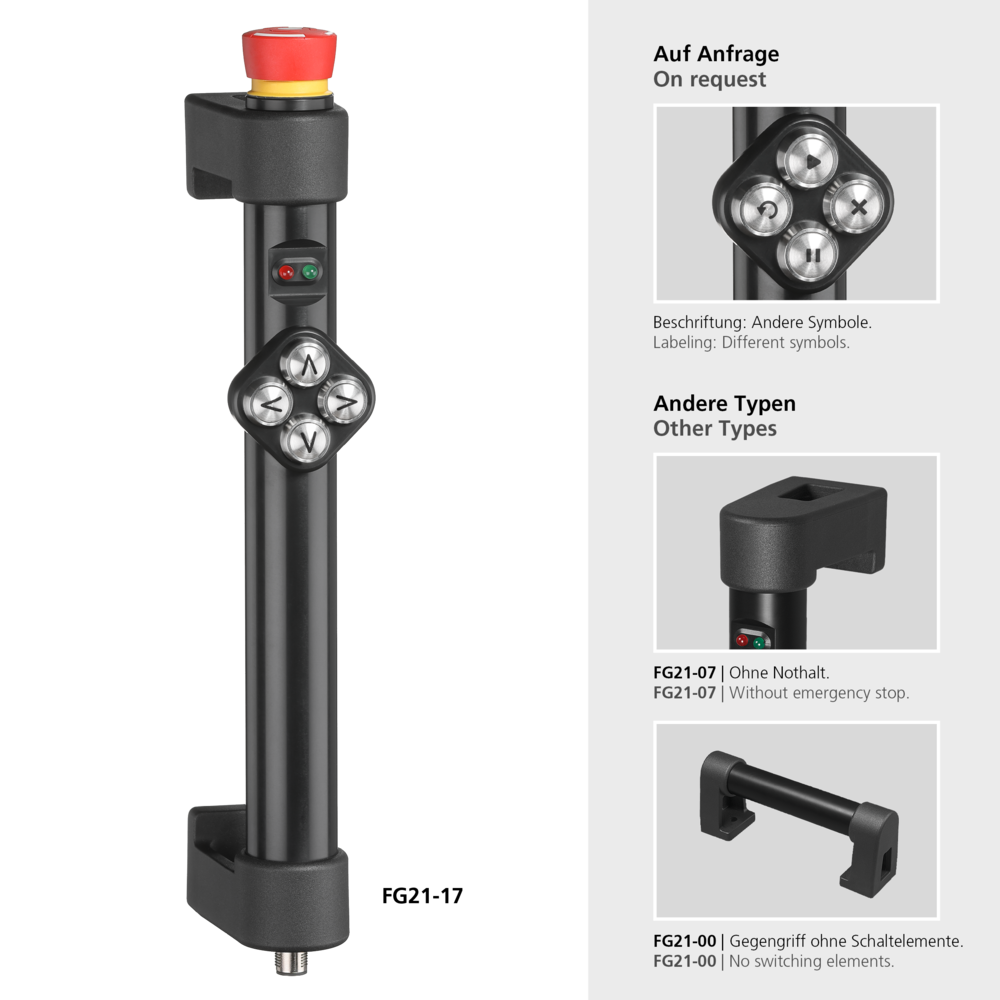

Ausführung mit Anschlussleitung, anderer Schaltfunktion oder anderen Grifflängen auf Anfrage.
- Grifflängen kundenspezifisch
- Tasterbelegung nach Kundenwunsch
- weitere Anschlussmöglichkeiten
- Beschriftung möglich
|
Maßeinheit
|
||
|---|---|---|
| Produkt Typ | Beschreibung | Bestell-Nr. |
| Produkt Typ | Beschreibung | Bestell-Nr. |
|---|---|---|
| Produkt Typ FG21-00 | Beschreibung Gegengriff ohne Funktion | Bestell-Nr. FG16-00.240.84 3D+CAD |
| Produkt Typ FG21-07 | Beschreibung 4 Drucktaster als Steuerkreuz + 2 LEDs | Bestell-Nr. FG21-07S.240.84 3D+CAD |
| Produkt Typ FG21-17 | Beschreibung 4 Drucktaster als Steuerkreuz + 2 LEDs + Not-Halt | Bestell-Nr. FG21-17S.240.84 3D+CAD |
| Griff-Zubehör | ||||
|---|---|---|---|---|
| Kupplung Ausführung | Länge |
12-polig (M12 x 1)
Bestell-Nr. |
17-polig (M12 x 1)
Bestell-Nr. |
|
| Kupplung Ausführung | Länge |
12-polig (M12 x 1)
Bestell-Nr. |
17-polig (M12 x 1)
Bestell-Nr. |
|
|---|---|---|---|---|
|
Kupplung Ausführung abgewinkelt | Länge 5m |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.W12.05 |
17-polig (M12 x 1)
Bestell-Nr. Z-KS.W17.05 |
|
|
Kupplung Ausführung abgewinkelt | Länge 10m |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.W12.10 |
17-polig (M12 x 1)
Bestell-Nr. FZ-KS.W17.10 |
|
Kupplung Ausführung gerade / axial | Länge 5m |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.G12.05 |
17-polig (M12 x 1)
Bestell-Nr. Z-KS.G17.05 |
|
|
Kupplung Ausführung gerade / axial | Länge 10m |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.G12.10 |
17-polig (M12 x 1)
Bestell-Nr. FZ-KS.G17.10 |
