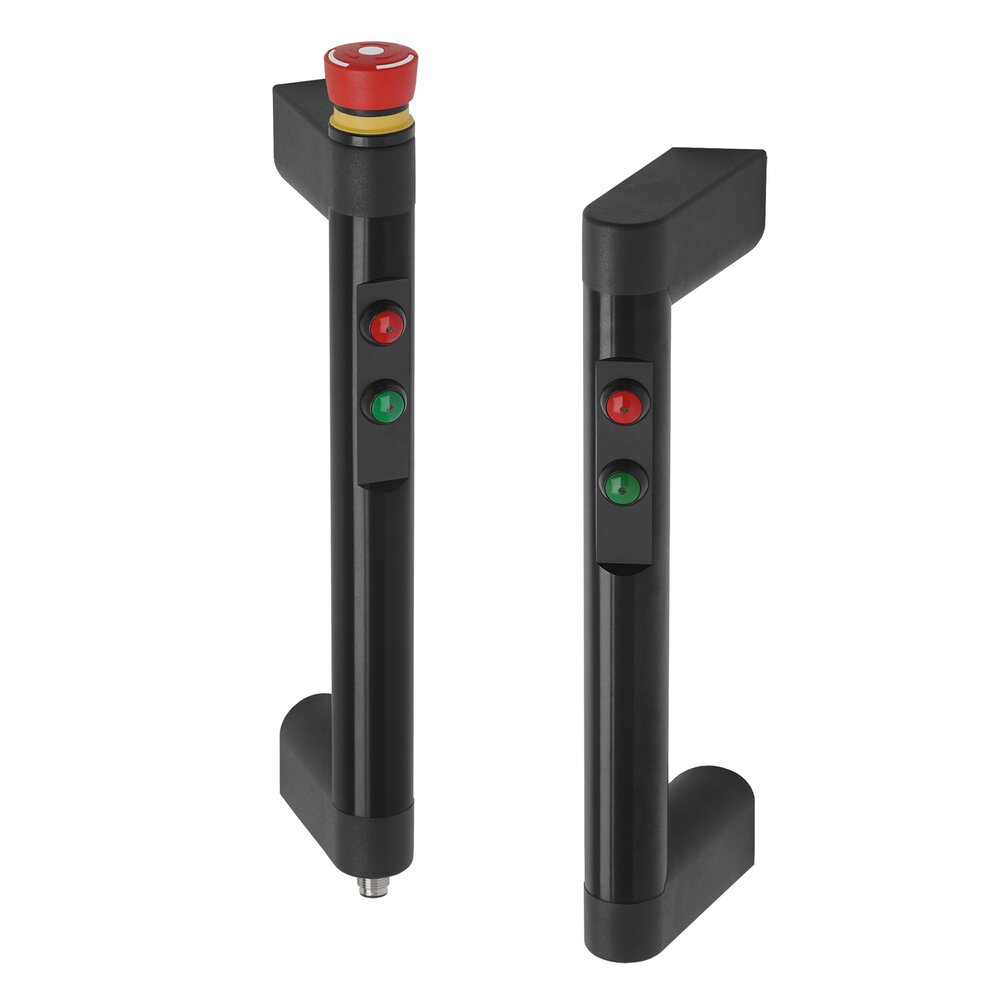

  • Funktionsgriffe FG7-02 und FG7-05, Griffsteg aus Aluminiumrundrohr und Schenkel aus Polyamid, 2 Drucktaster mit LED, je nach Typ mit Not-Halt
Funktionsgriffe FG7-02 und FG7-05, Griffsteg aus Aluminiumrundrohr und Schenkel aus Polyamid, 2 Drucktaster mit LED, je nach Typ mit Not-Halt

Funktionsgriffe FG7-02, FG7-05

Werkstoff und Oberfläche:
Griffsteg aus Ø30x5 mm Aluminiumrundrohr AlMgSi 0,5; feingeschliffen und schwarz eloxiert. Griffschenkel aus Polyamid PA6, schwarz mit Feinstruktur.

Funktionselemente:

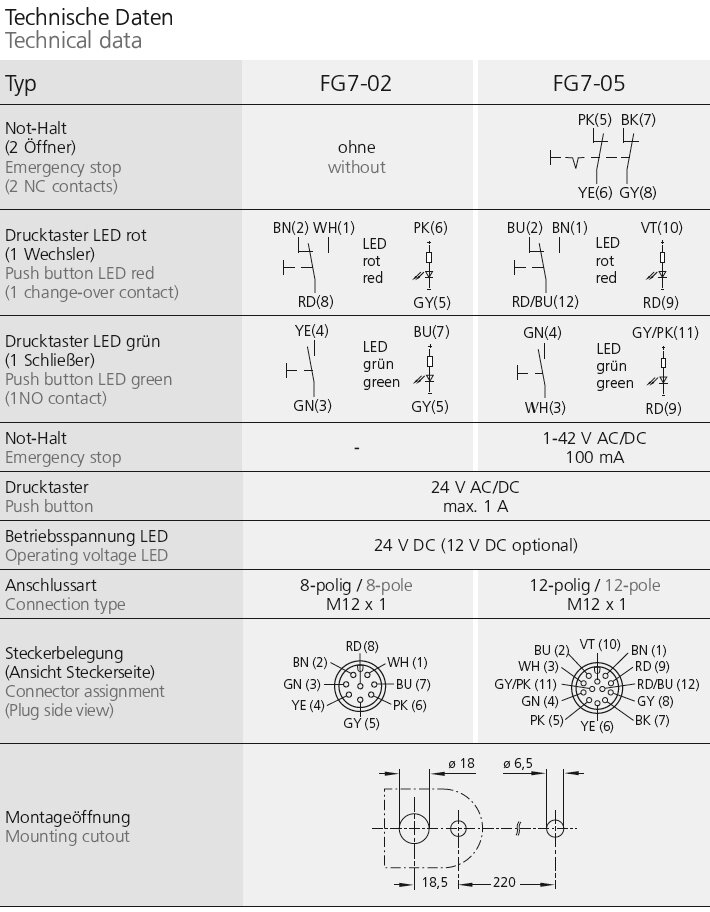

2 Drucktaster bis 1A mit LED. Typ FG7-05 zusätzlich mit Not-Halt (2 Öffner).

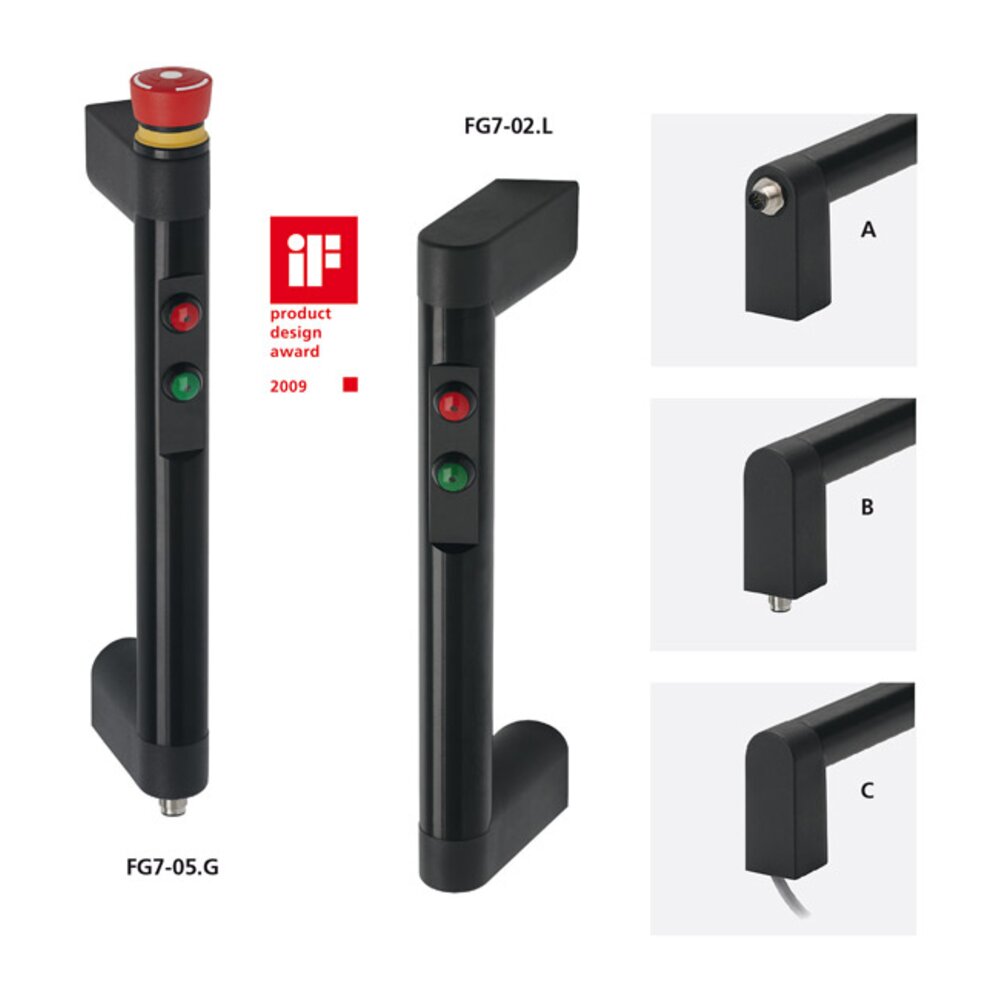

Anschluss A:
Stecker in Rohrachse im Griffschenkel positioniert.

Anschluss B:
Stecker in Anschraubfläche des Griffschenkels.

Anschluss C:
Anschlussleitung 5m aus Anschraubfläche des Griffschenkels herausgeführt.

Die Anschlüsse A und C sind mit geraden und mit schrägen Griffschenkeln für den Einsatz an Doppeltüren als linke und rechte Ausführung lieferbar.

Schutzart:
IP 65 (für Ausführungen A und B bei aufgeschraubter Kupplung).

Hinweis:
Kupplung mit 10m fertig konfektionierter Leitung als Zubehör lieferbar. Andere Grifflängen, Eloxalausführungen und beleuchteter Not-Halt auf Anfrage.

mehr anzeigen weniger anzeigen
  • Grifflängen kundenspezifisch

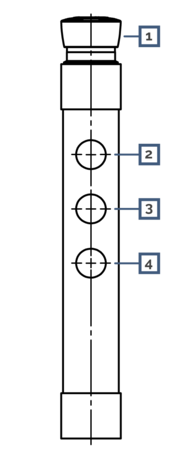

  • Tasterbelegung nach Kundenwunsch
  • Taster / LED Farben nach Kundenvorgabe
  • weitere Anschlussmöglichkeiten

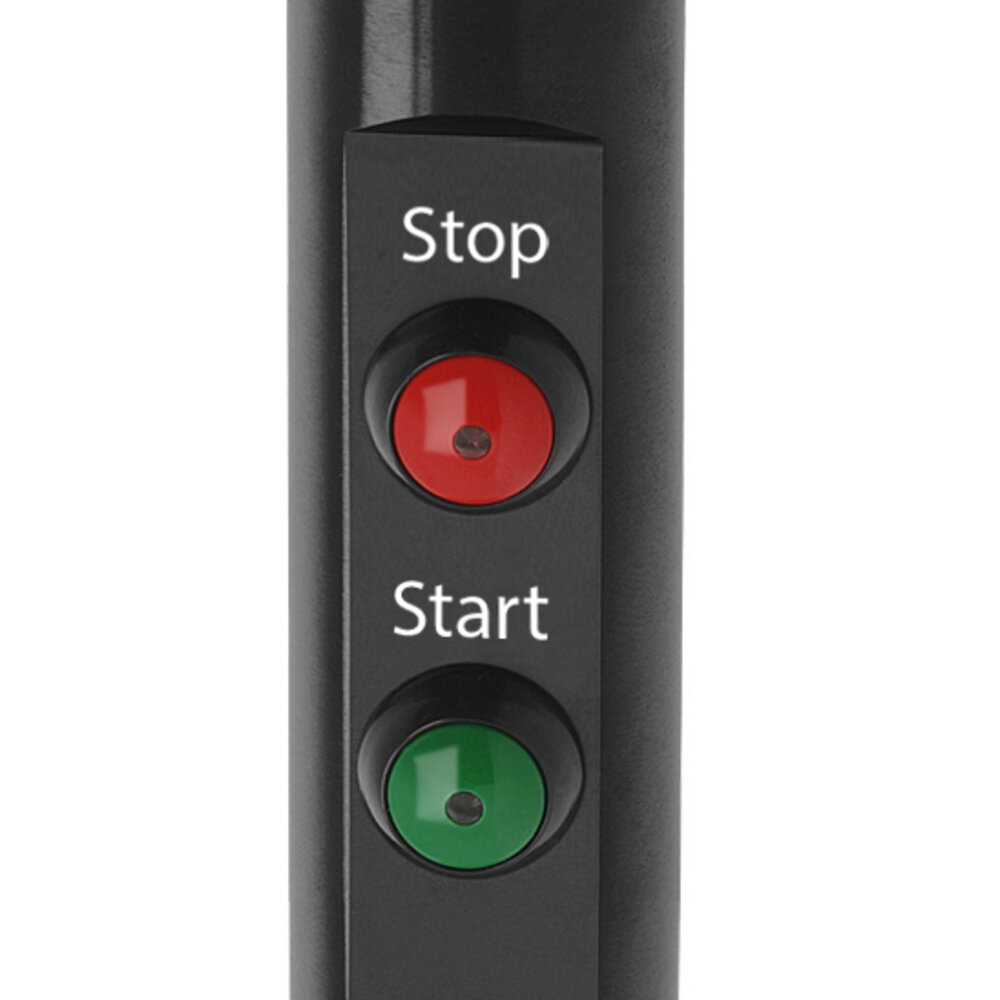

  • Beschriftung möglich
  • weitere Farbausführungen
mehr anzeigen weniger anzeigen
Maßeinheit
Anschluss
Produkt Typ Beschreibung Griffschenkel Ausführung A / Stecker
Bestell-Nr.
B / Stecker
Bestell-Nr.
C / Kabel
Bestell-Nr.
Produkt Typ Beschreibung Griffschenkel Ausführung A / Stecker
Bestell-Nr.
B / Stecker
Bestell-Nr.
C / Kabel
Bestell-Nr.
Produkt Typ FG7-02 Beschreibung 2 Drucktaster Griffschenkel Ausführung gerade A / Stecker
Bestell-Nr.
FG7-02.GA220.04 3D CAD
B / Stecker
Bestell-Nr.
FG7-02.GB220.04 3D CAD
C / Kabel
Bestell-Nr.
FG7-02.GC220.04 3D CAD
Produkt Typ FG7-02 Beschreibung 2 Drucktaster Griffschenkel Ausführung links A / Stecker
Bestell-Nr.
FG7-02.LA220.04 3D CAD
B / Stecker
Bestell-Nr.
C / Kabel
Bestell-Nr.
FG7-02.LC220.04 3D CAD
Produkt Typ FG7-02 Beschreibung 2 Drucktaster Griffschenkel Ausführung rechts A / Stecker
Bestell-Nr.
FG7-02.RA220.04 3D CAD
B / Stecker
Bestell-Nr.
C / Kabel
Bestell-Nr.
FG7-02.RC220.04 3D CAD
Produkt Typ FG7-05 Beschreibung 2 Drucktaster und Not-Halt Griffschenkel Ausführung gerade A / Stecker
Bestell-Nr.
FG7-05.GA220.04 3D CAD
B / Stecker
Bestell-Nr.
FG7-05.GB220.04 3D CAD
C / Kabel
Bestell-Nr.
FG7-05.GC220.04 3D CAD
Produkt Typ FG7-05 Beschreibung 2 Drucktaster und Not-Halt Griffschenkel Ausführung links A / Stecker
Bestell-Nr.
FG7-05.LA220.04 3D CAD
B / Stecker
Bestell-Nr.
C / Kabel
Bestell-Nr.
FG7-05.LC220.04 3D CAD
Produkt Typ FG7-05 Beschreibung 2 Drucktaster und Not-Halt Griffschenkel Ausführung rechts A / Stecker
Bestell-Nr.
FG7-05.RA220.04 3D CAD
B / Stecker
Bestell-Nr.
C / Kabel
Bestell-Nr.
FG7-05.RC220.04 3D CAD
Griff-Zubehör
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
12-polig (M12 x 1)
Bestell-Nr.
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
12-polig (M12 x 1)
Bestell-Nr.
Länge 10 m Kupplung Ausführung abgewinkelt 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W08.10 CAD
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W12.10 CAD
Länge 10 m Kupplung Ausführung gerade / axial 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G08.10 CAD
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G12.10 CAD
