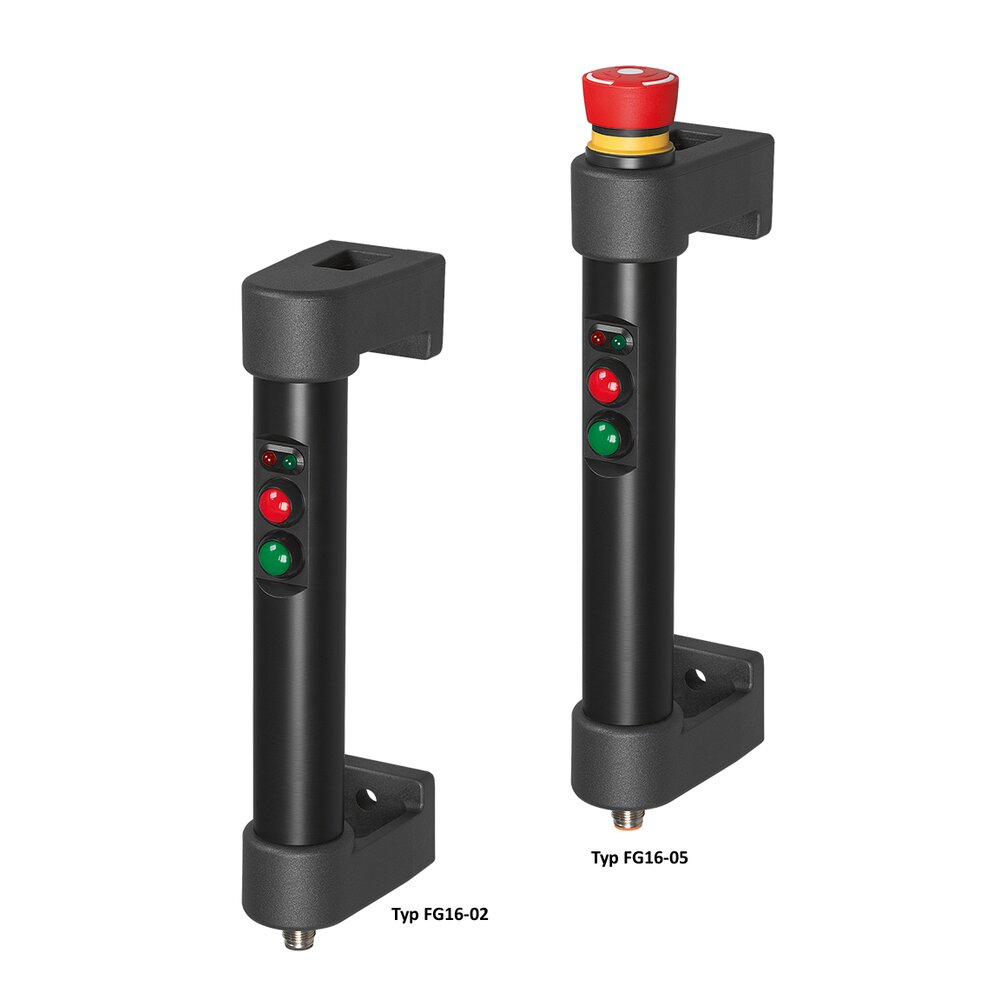

Funktionsgriffe FG16-02, FG16-05

Werkstoff und Oberfläche:
Griffschenkel aus hochbelastbarem Polyamid PA6, schwarz mit Feinstruktur. Griffsteg aus gedrehtem PVC schwarz.

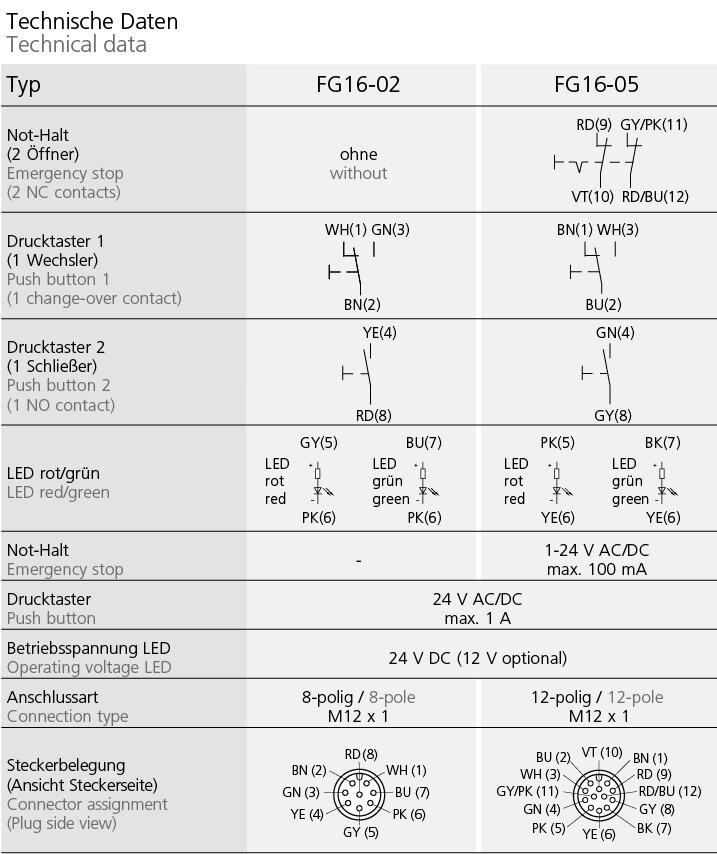

Funktionselement:
FG16-02:
Drucktaster 1 (Wechsler)
Drucktaster 2 (Schließer)
2 LEDs

FG16-05:
Not-Halt (2 Öffner)
Drucktaster 1 (Wechsler)
Drucktaster 2 (Schließer)
2 LEDs

FG16-00:
Basisgriff, wie FG16-02 und FG16-05, jedoch ohne Schaltelemente als Gegengriff.

Anschluss:
8-poliger bzw. 12-poliger Stecker montiert im Griffschenkel aus der unteren Rohrachse. Kupplung mit 10m fertig konfektionierter Leitung als Zubehör lieferbar.

Schutzart:
IP 65 bei aufgeschraubter Kupplung.

Hinweis:
Ausführung mit Anschlussleitung, anderer Schaltfunktion oder anderen Grifflängen auf Anfrage.

mehr anzeigen weniger anzeigen
  • Grifflängen kundenspezifisch
  • Tasterbelegung nach Kundenwunsch
  • Taster / LED Farben nach Kundenvorgabe
  • weitere Anschlussmöglichkeiten
  • Beschriftung möglich
  • weitere Farbausführungen
mehr anzeigen weniger anzeigen

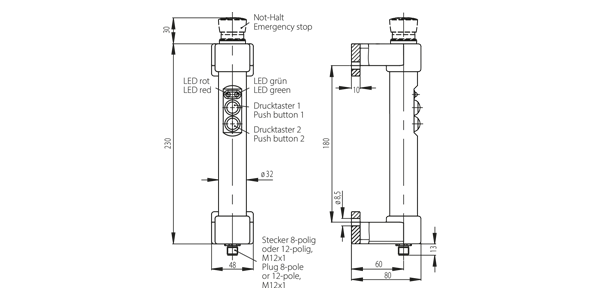

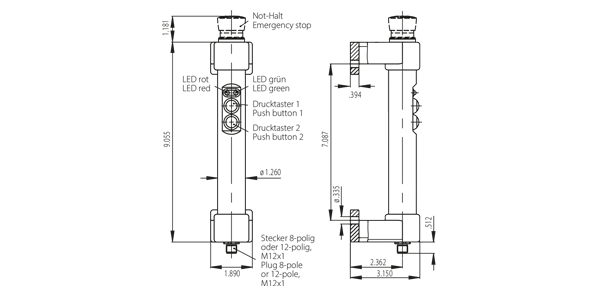

Maßeinheit
Produkt Typ Beschreibung Bestell-Nr.
Produkt Typ Beschreibung Bestell-Nr.
Produkt Typ FG16-00 Beschreibung Gegengriff ohne Funktion Bestell-Nr. FG16-00.180.84 3D CAD
Produkt Typ FG16-02S Beschreibung 2 Drucktaster und 2 LEDs Bestell-Nr. FG16-02S.180.84 3D CAD
Produkt Typ FG16-05S Beschreibung 2 Drucktaster, Not-Halt und 2 LEDs Bestell-Nr. FG16-05S.180.84 3D CAD
Griff-Zubehör
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
12-polig (M12 x 1)
Bestell-Nr.
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
12-polig (M12 x 1)
Bestell-Nr.
Länge 10 m Kupplung Ausführung abgewinkelt 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W08.10 CAD
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W12.10 CAD
Länge 10 m Kupplung Ausführung gerade / axial 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G08.10 CAD
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G12.10 CAD
