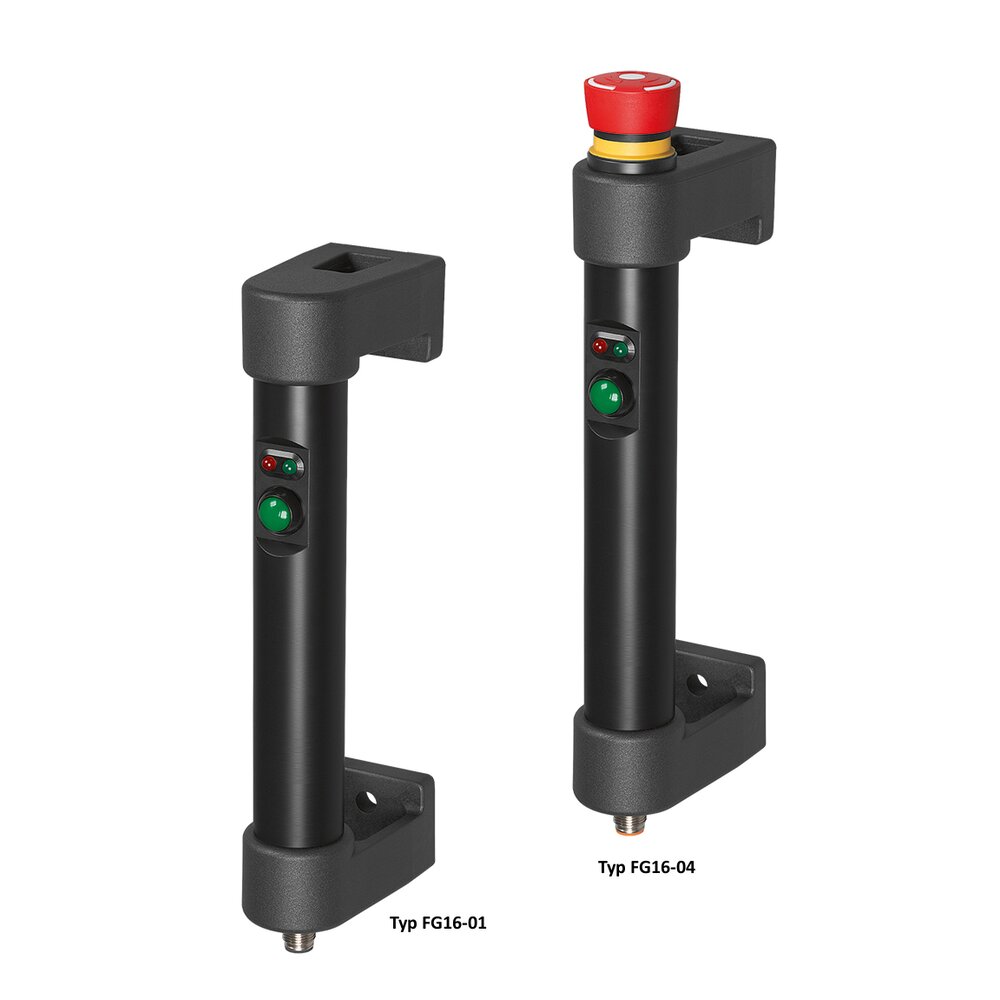

Funktionsgriffe FG16-01, FG16-04
Werkstoff und Oberfläche:
Griffschenkel aus hochbelastbarem Polyamid PA6, schwarz mit Feinstruktur. Griffsteg aus gedrehtem PVC schwarz.

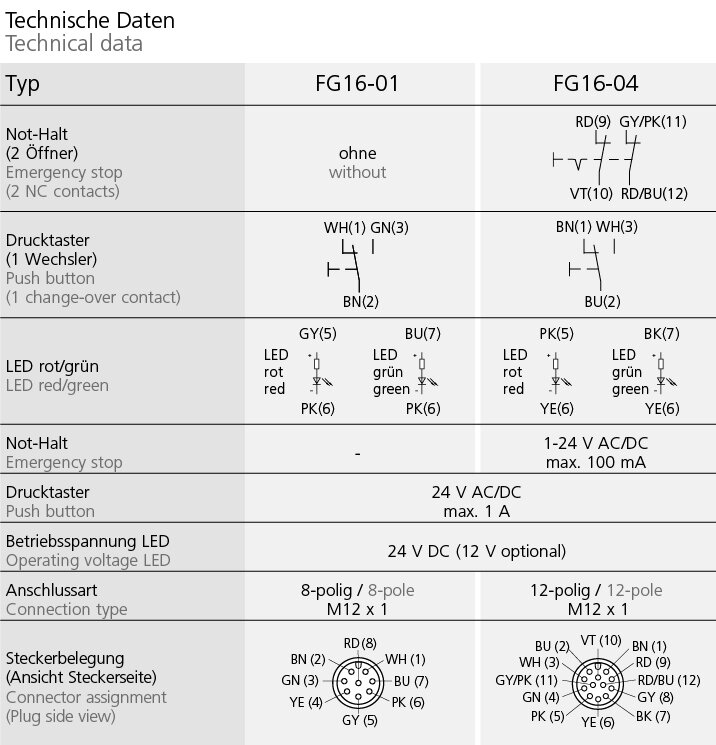

Funktionselement:
FG16-01:
Drucktaster (Wechsler)
2 LEDs
FG16-04:
Not-Halt (2 Öffner)
Drucktaster (Wechsler)
2 LEDs

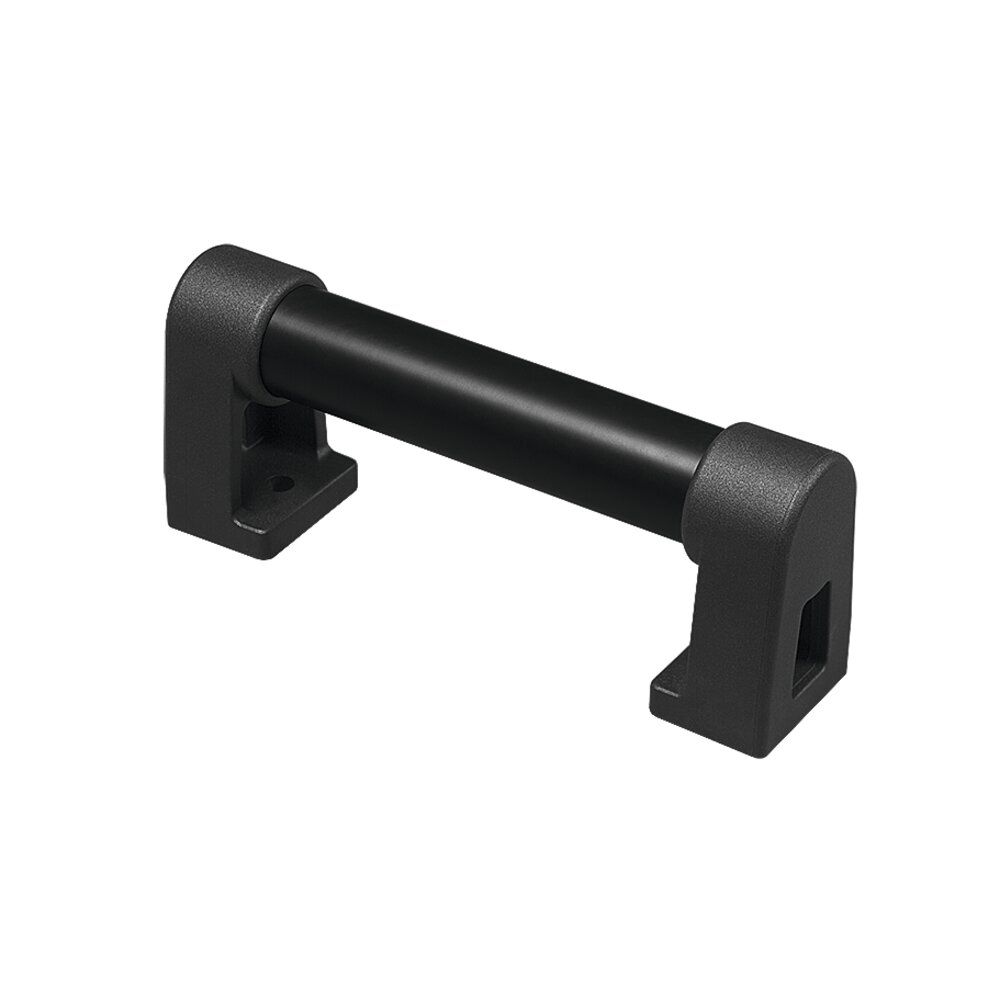

FG16-00:
Basisgriff, wie FG16-01 und FG16-04, jedoch ohne Schaltelemente als Gegengriff.
Anschluss:
8-poliger bzw. 12-poliger Stecker montiert im Griffschenkel aus der unteren Rohrachse. Kupplung mit 10m fertig konfektionierter Leitung als Zubehör lieferbar.
Schutzart:
IP 65 bei aufgeschraubter Kupplung.
Hinweis:
Ausführung mit Anschlussleitung, anderer Schaltfunktion oder anderen Grifflängen auf Anfrage.
- Grifflängen kundenspezifisch
- Tasterbelegung nach Kundenwunsch
- Taster / LED Farben nach Kundenvorgabe
- weitere Anschlussmöglichkeiten

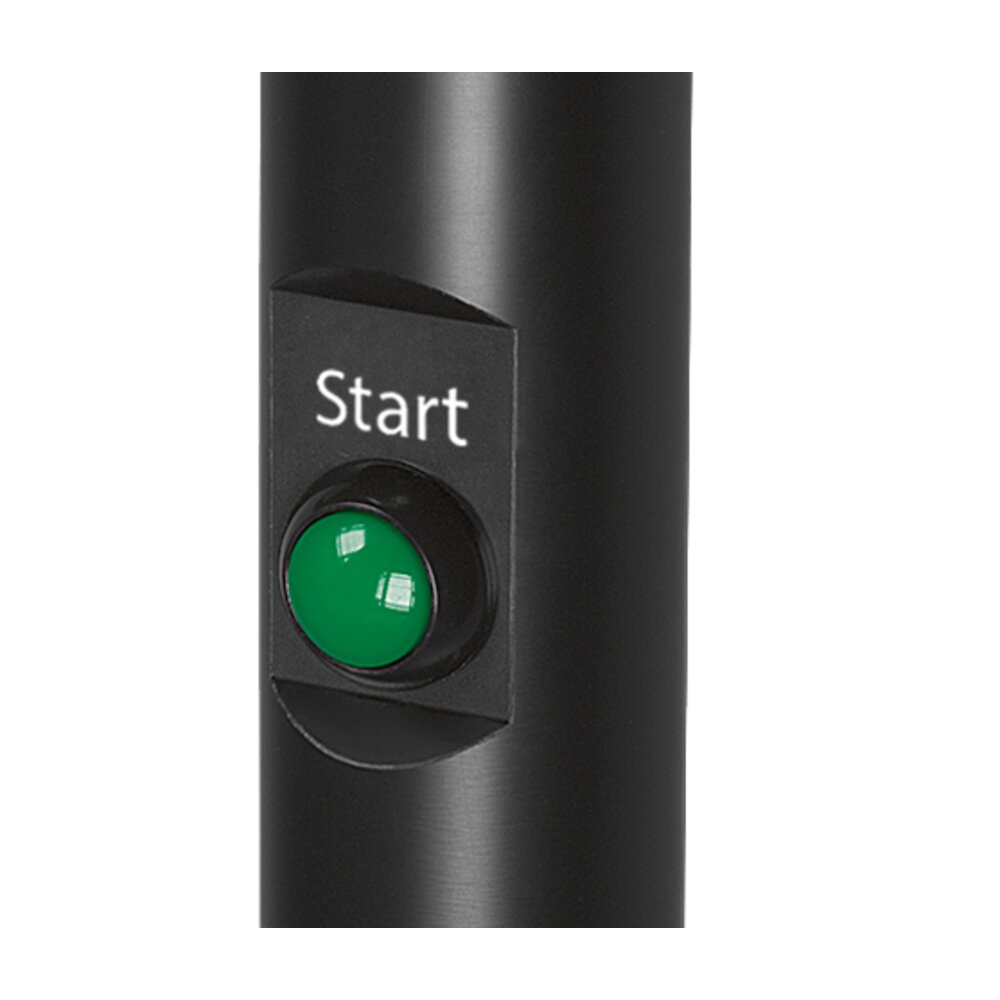

- Beschriftung möglich
- weitere Farbausführungen
|

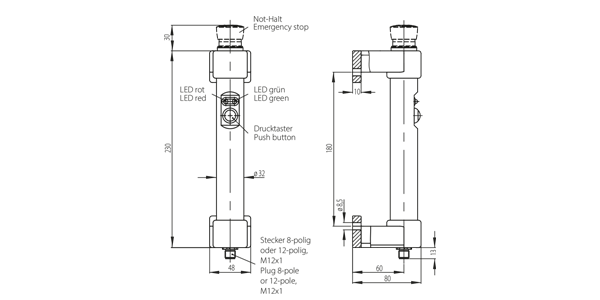

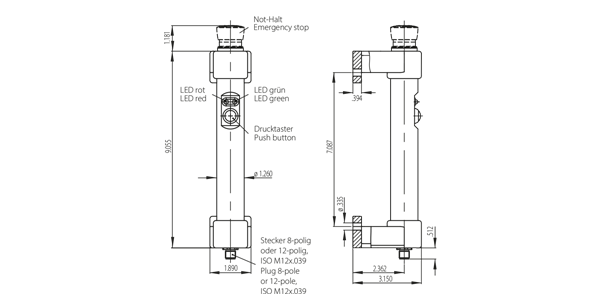

Maßeinheit
|
||
|---|---|---|
| Produkt Typ | Beschreibung | Bestell-Nr. |
| Produkt Typ | Beschreibung | Bestell-Nr. |
|---|---|---|
| Produkt Typ FG16-00 | Beschreibung Gegengriff ohne Funktion | Bestell-Nr. FG16-00.180.84 3D+CAD |
| Produkt Typ FG16-01S | Beschreibung 1 Drucktaster und 2 LEDs | Bestell-Nr. FG16-01S.180.84 3D+CAD |
| Produkt Typ FG16-04S | Beschreibung 1 Drucktaster, Not-Halt und 2 LEDs | Bestell-Nr. FG16-04S.180.84 3D+CAD |
| Griff-Zubehör | ||||
|---|---|---|---|---|
| Länge | Kupplung Ausführung |
8-polig (M12 x 1)
Bestell-Nr. |
12-polig (M12 x 1)
Bestell-Nr. |
|
| Länge | Kupplung Ausführung |
8-polig (M12 x 1)
Bestell-Nr. |
12-polig (M12 x 1)
Bestell-Nr. |
|
|---|---|---|---|---|
|
Länge 10 m | Kupplung Ausführung abgewinkelt |
8-polig (M12 x 1)
Bestell-Nr. FZ-KS.W08.10 |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.W12.10 |
|
Länge 10 m | Kupplung Ausführung gerade / axial |
8-polig (M12 x 1)
Bestell-Nr. FZ-KS.G08.10 |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.G12.10 |
