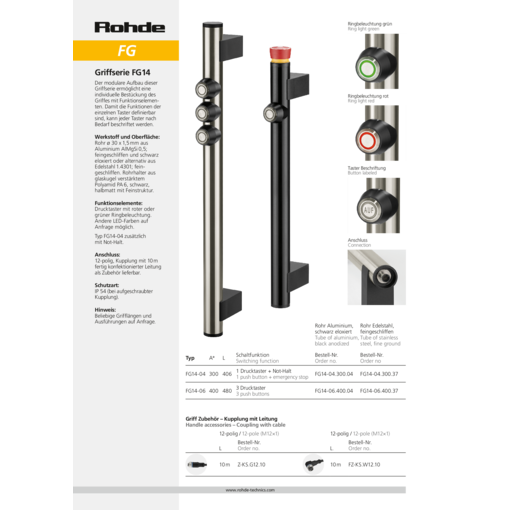

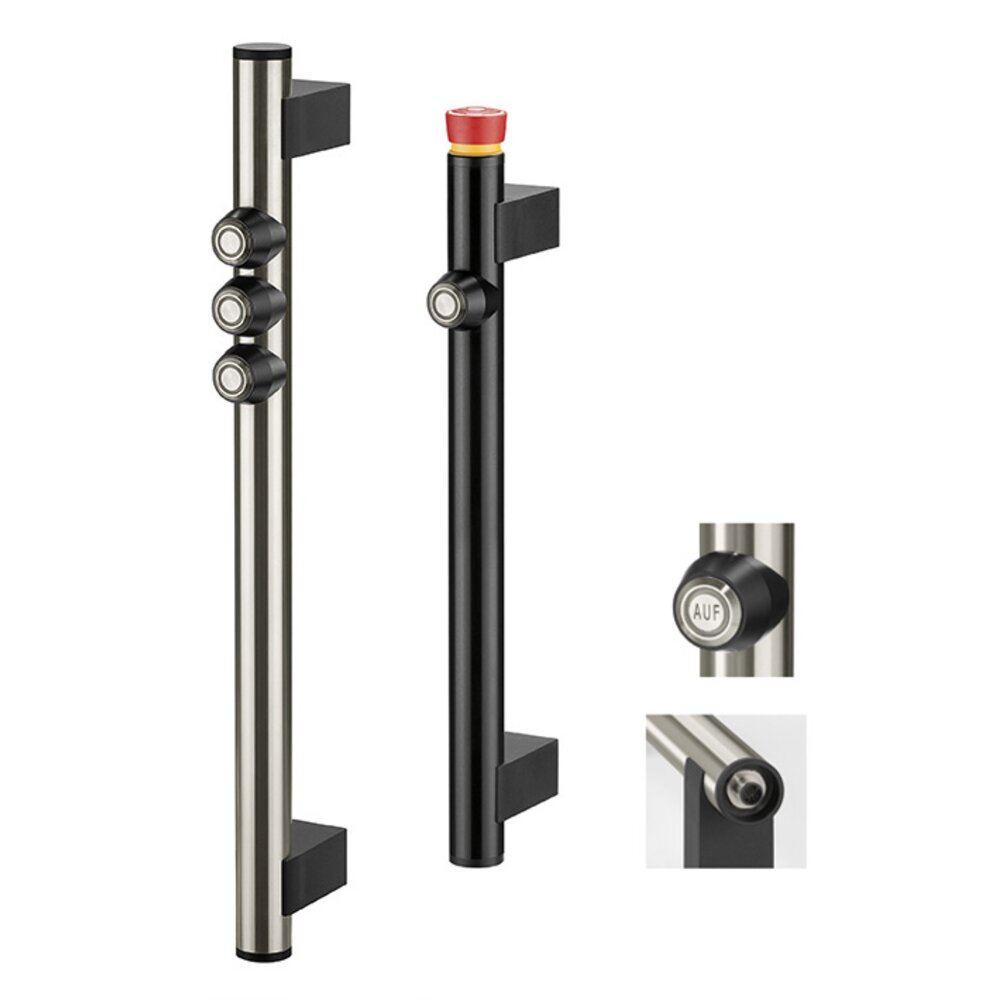

Funktionsgriffe FG14
Der modulare Aufbau dieser Griffserie ermöglicht eine individuelle Bestückung des Griffes mit Funktionselementen. Damit die Funktionen der einzelnen Taster definierbar sind, kann jeder Taster nach Bedarf beschriftet werden.
Werkstoff und Oberfläche:
Rohr Ø30×1,5 mm aus Aluminium AlMgSi 0,5; feingeschliffen und schwarz eloxiert oder alternativ aus Edelstahl, Werkstoff-Nr. 1.4301; feingeschliffen. Rohrhalter aus glaskugelverstärktem Polyamid PA6, schwarz, halbmatt mit Feinstruktur.
Funktionselemente:
Drucktaster mit roter oder grüner Ringbeleuchtung. Andere LED-Farben auf Anfrage.
Anschluss:
12-polig, Kupplung mit 10m fertig konfektionierter Leitung als Zubehör lieferbar.
Schutzart:
IP 54 (bei aufgeschraubter Kupplung).
Hinweis:
Beliebige Grifflängen und Ausführungen auf Anfrage.
- Grifflängen kundenspezifisch
- Tasterbelegung nach Kundenwunsch
- Taster / LED Farben nach Kundenvorgabe
- weitere Anschlussmöglichkeiten
- Beschriftung möglich
- weitere Farbausführungen
|
Maßeinheit
|
|||||
|---|---|---|---|---|---|
| Typ | |||||
| Produkt Typ | Beschreibung | A | L |
Aluminium eloxiert schwarz
Bestell-Nr. |
Edelstahl geschliffen
Bestell-Nr. |
| Produkt Typ | Beschreibung | A | L |
Aluminium eloxiert schwarz
Bestell-Nr. |
Edelstahl geschliffen
Bestell-Nr. |
|---|---|---|---|---|---|

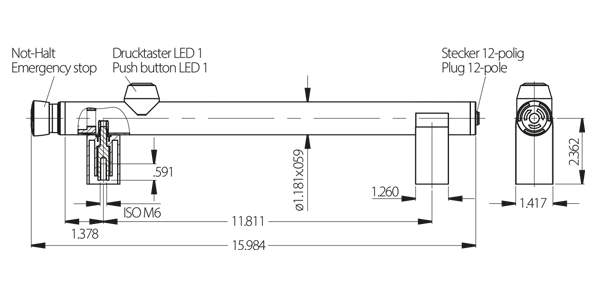

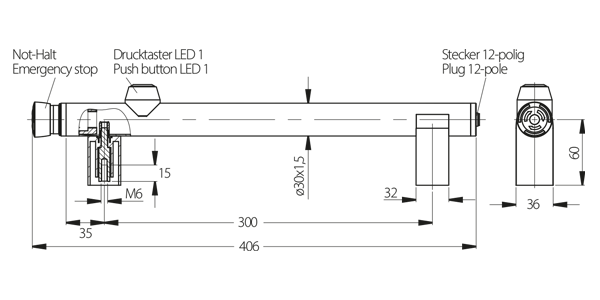

| Produkt Typ FG14-04 | Beschreibung 1 Drucktaster und Not-Halt | A 300 | L 406 |
Aluminium eloxiert schwarz
Bestell-Nr. FG14-04.300.04 3D+CAD |
Edelstahl geschliffen
Bestell-Nr. FG14-04.300.37 3D+CAD |

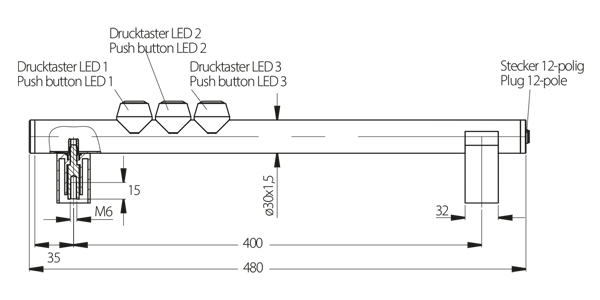

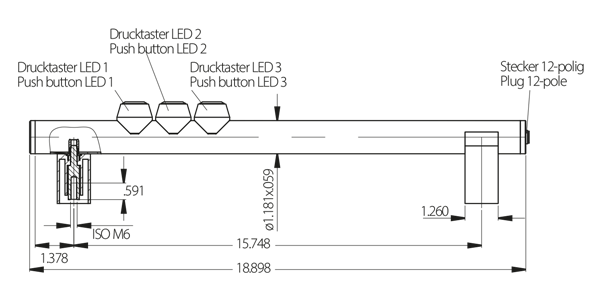

| Produkt Typ FG14-06 | Beschreibung 3 Drucktaster | A 400 | L 480 |
Aluminium eloxiert schwarz
Bestell-Nr. FG14-06.400.04 3D+CAD |
Edelstahl geschliffen
Bestell-Nr. FG14-06.400.37 3D+CAD |
| Griff-Zubehör | |||
|---|---|---|---|
| Länge | Kupplung Ausführung |
12-polig (M12 x 1)
Bestell-Nr. |
|
| Länge | Kupplung Ausführung |
12-polig (M12 x 1)
Bestell-Nr. |
|
|---|---|---|---|
|
Länge 10 m | Kupplung Ausführung abgewinkelt |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.W12.10 |
|
Länge 10 m | Kupplung Ausführung gerade / axial |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.G12.10 |
