Funktionsgriffe FG9

Griffhebel mit Verriegelung für Maschinen und technische Anlagen.

Werkstoff und Oberfläche:
Aluminium AlMgSi 0,5; gleitgeschliffen, mattglänzend, naturfarben oder schwarz eloxiert.

Konstruktive Merkmale:
Mechanisches Einsteckschloss zur Verriegelung einschließlich Zylinderstift ø4x10 mm für Verdrehsicherung. Für Blechstärken bis 5 mm und Klemmbereiche bis max. 19,9 mm geeignet.

mehr anzeigen weniger anzeigen

Ausführung FG9-30

Maßeinheit
Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG9-30.165.11 3D CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG9-30.165.14 3D CAD

Ausführung FG9-30.00

Maßeinheit

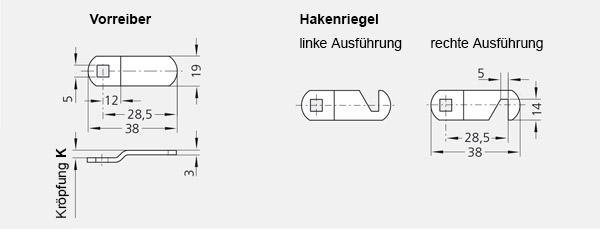

Ausführung Hakenriegel links
Bestell-Nr.
Hakenriegel rechts
Bestell-Nr.
Vorreiber
Bestell-Nr.
Ausführung K 0,0 Hakenriegel links
Bestell-Nr.
FG9-30.000.H CAD
Hakenriegel rechts
Bestell-Nr.
Vorreiber
Bestell-Nr.
FG9-30.000.V CAD
Ausführung K 3,2 Hakenriegel links
Bestell-Nr.
FG9-30.003.HL CAD
Hakenriegel rechts
Bestell-Nr.
FG9-30.003.HR CAD
Vorreiber
Bestell-Nr.
FG9-30.003.V CAD
Ausführung K 6,4 Hakenriegel links
Bestell-Nr.
FG9-30.006.HL CAD
Hakenriegel rechts
Bestell-Nr.
FG9-30.006.HR CAD
Vorreiber
Bestell-Nr.
FG9-30.006.V CAD

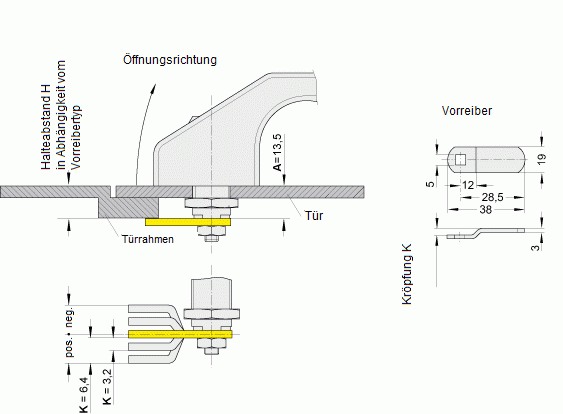

positiv:  A = 13,5 | K = + 6,4 | H = 19,9
negativ: A = 13,5 | K =  - 6,4 | H = 7,1
