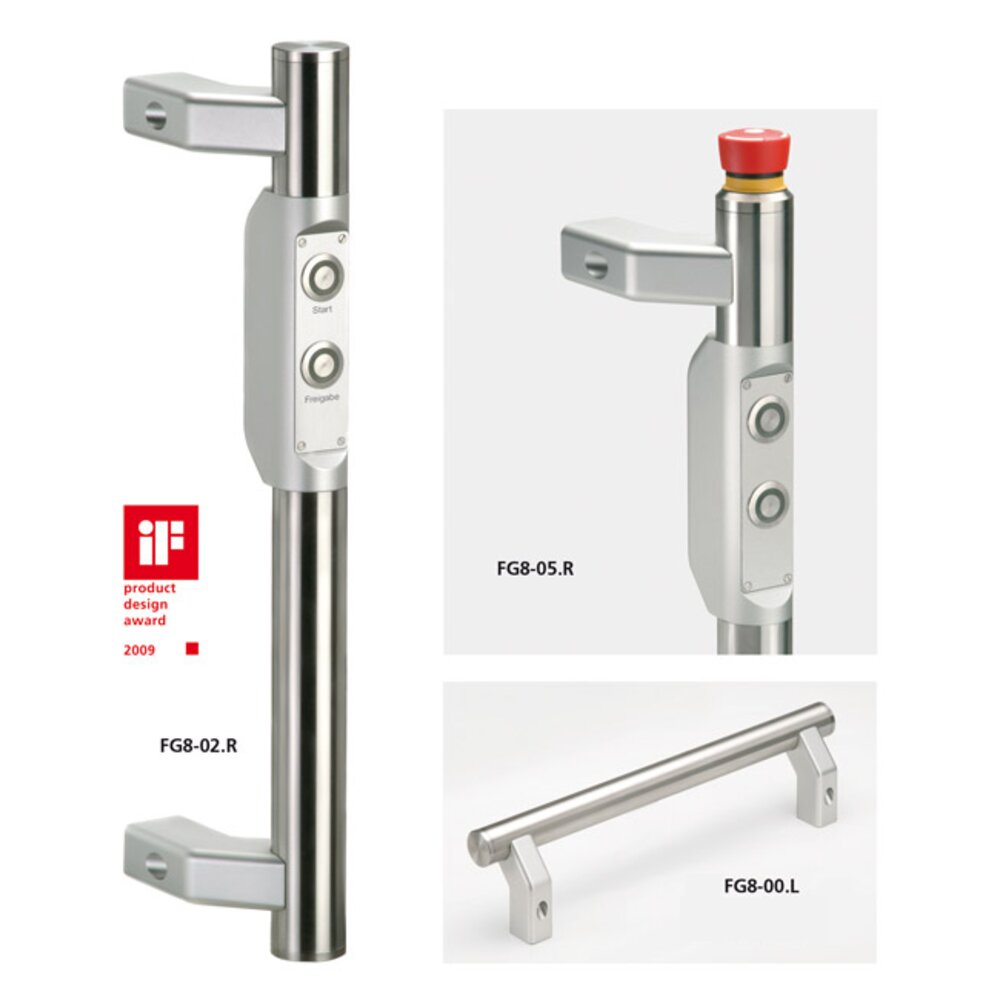

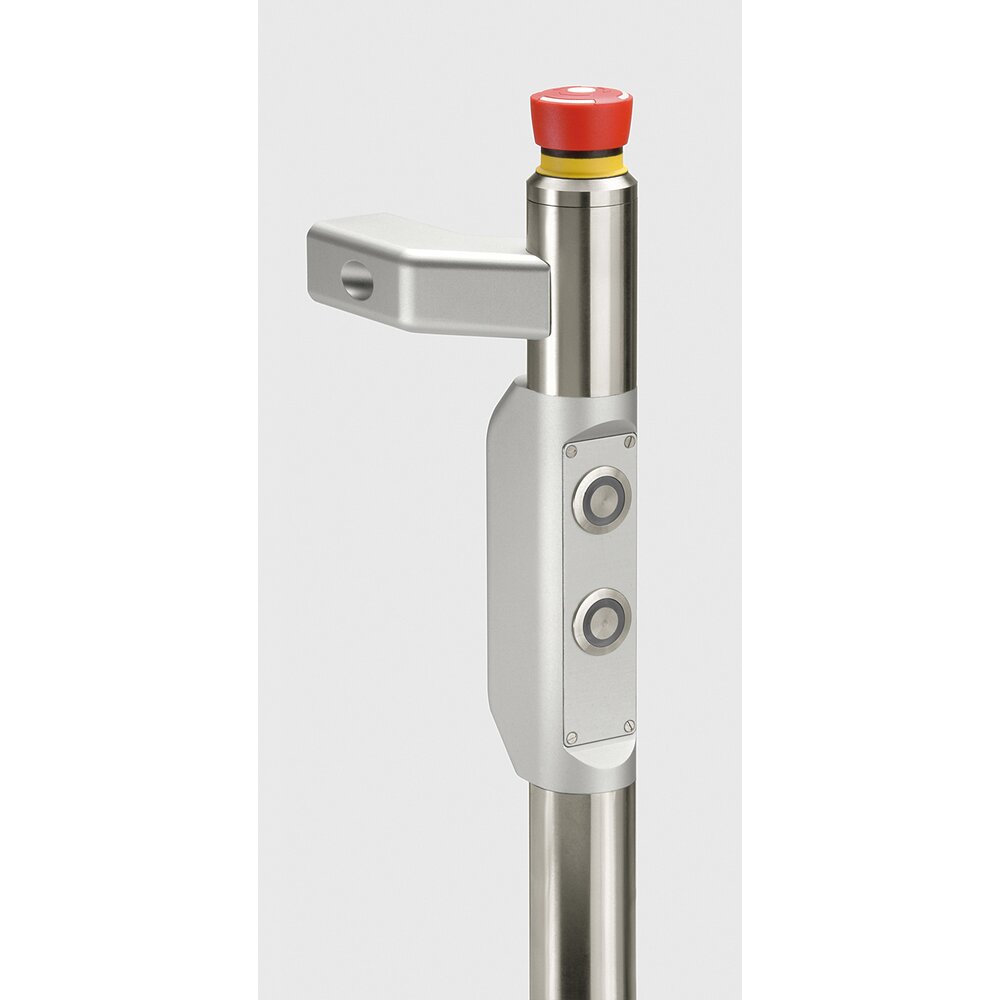

  • Funktionsgriff FG8-05 aus Edelstahl und Aluminium mit rotem Not-Halt-Knopf und zwei Drucktastern

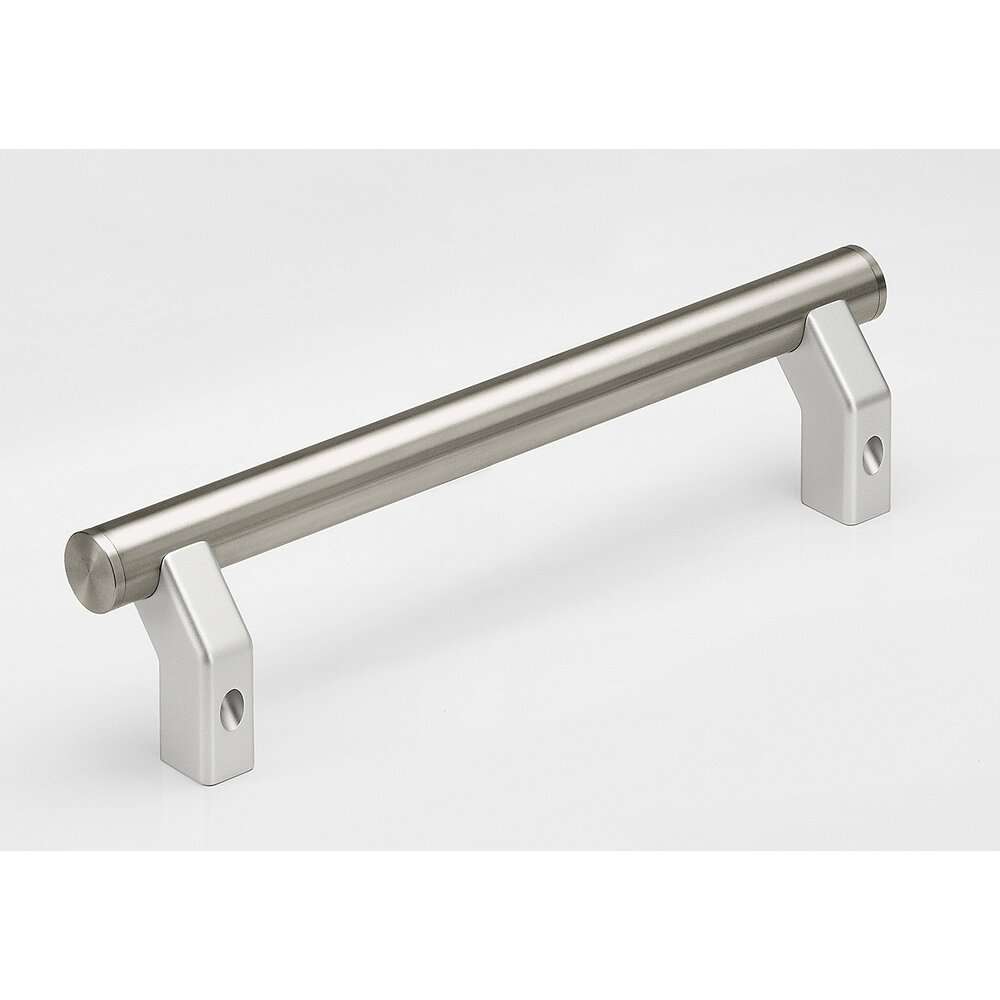

  • Metallic silberner Funktionsgriff FG8 mit zylindrischem Griff und zwei rechteckigen Befestigungsfüßen mit Löchern auf weißem Hintergrund
Funktionsgriff FG8-05 aus Edelstahl und Aluminium mit rotem Not-Halt-Knopf und zwei Drucktastern
Metallic silberner Funktionsgriff FG8 mit zylindrischem Griff und zwei rechteckigen Befestigungsfüßen mit Löchern auf weißem Hintergrund

Funktionsgriffe FG8

Funktionsgriff in Ganzmetallausführung mit beleuchteten Drucktastern.

Werkstoff und Oberfläche:
Edelstahl-Rohr Ø35x2 mm, Werkstoff-Nr. 1.4301, feingeschliffen. Griffschenkel und Drucktastergehäuse aus stranggepreßtem Aluminium AlMgSi 0,5; gleitgeschliffen und mattglänzend naturfarben eloxiert.

Funktionselemente:
2 Drucktaster bis 1A mit roter bzw. grüner Ringbeleuchtung. Andere LED-Farben auf Anfrage.

Typ FG8-05 zusätzlich mit Not-Halt (2 Öffner).

Schutzart:
IP 54 bei aufgeschraubter Kupplung.

Anschluß:
8 oder 12-polig, Kupplung mit 10m fertig konfektionierter Leitung lieferbar.

Hinweis:
Andere Grifflängen, Laserbeschriftung unterhalb der Drucktaster sowie beleuchteten Not-Halt auf Anfrage.

mehr anzeigen weniger anzeigen
  • Grifflängen kundenspezifisch
  • Tasterbelegung nach Kundenwunsch
  • Taster / LED Farben nach Kundenvorgabe
  • weitere Anschlussmöglichkeiten
  • Beschriftung möglich
  • weitere Farbausführungen
mehr anzeigen weniger anzeigen

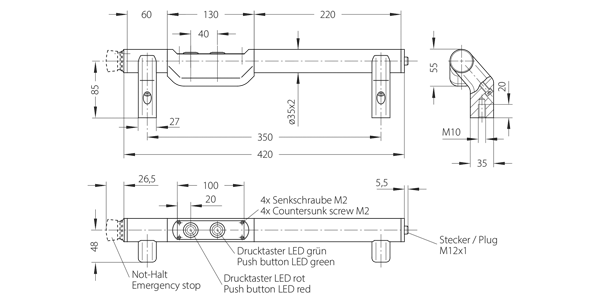

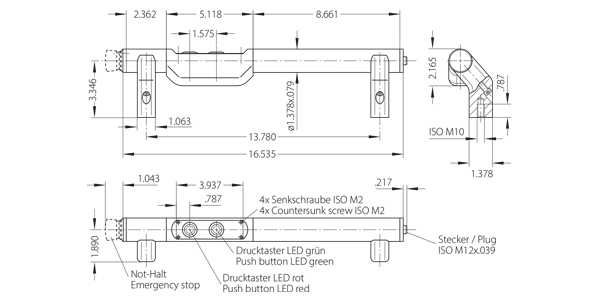

Technische Zeichnung eines Funktionsgriffs FG8 mit Abmessungen, beleuchteten Drucktastern in grün und rot, Not-Halt Schalter und ISO M10 Gewinde
Maßeinheit
Produkt Typ Beschreibung Griffschenkel Ausführung Bestell-Nr.
Produkt Typ Beschreibung Griffschenkel Ausführung Bestell-Nr.
Produkt Typ FG8-00 Beschreibung Gegengriff ohne Funktion Griffschenkel Ausführung Bestell-Nr. FG8-00.350.11 3D+CAD

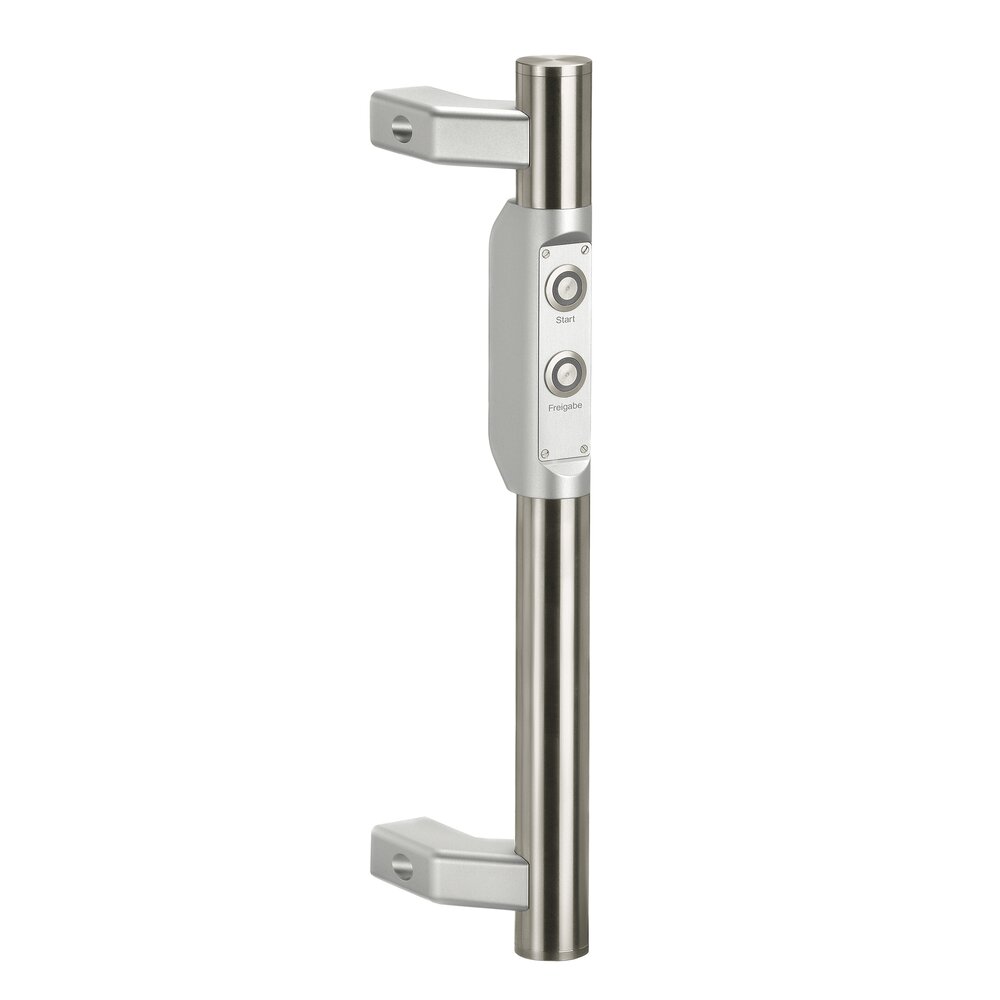

Produkt Typ FG8-02 Beschreibung 2 Drucktaster Griffschenkel Ausführung links Bestell-Nr. FG8-02.L350.11 3D+CAD
Produkt Typ FG8-02 Beschreibung 2 Drucktaster Griffschenkel Ausführung rechts Bestell-Nr. FG8-02.R350.11 3D+CAD
Produkt Typ FG8-05 Beschreibung 2 Drucktaster und Not-Halt Griffschenkel Ausführung links Bestell-Nr. FG8-05.L350.11 3D+CAD
Produkt Typ FG8-05 Beschreibung 2 Drucktaster und Not-Halt Griffschenkel Ausführung rechts Bestell-Nr. FG8-05.R350.11 3D+CAD
Griff-Zubehör
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
12-polig (M12 x 1)
Bestell-Nr.
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
12-polig (M12 x 1)
Bestell-Nr.
Länge 10 m Kupplung Ausführung abgewinkelt 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W08.10
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W12.10
Länge 10 m Kupplung Ausführung gerade / axial 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G08.10
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G12.10
