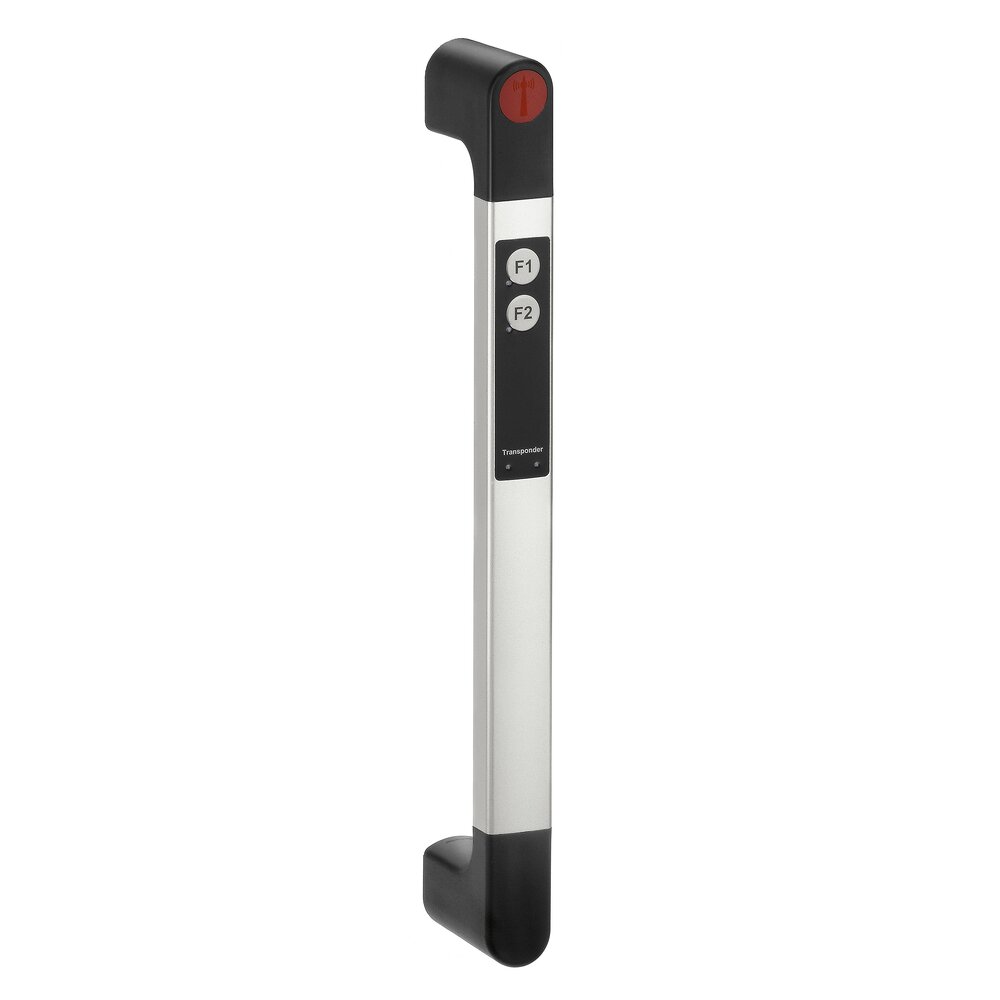

  • Vertikaler ergonomischer Griff mit zwei beschrifteten Tasten F1 und F2, integrierten LEDs und rotem Funksignal-Symbol oben am Griff
Vertikaler ergonomischer Griff mit zwei beschrifteten Tasten F1 und F2, integrierten LEDs und rotem Funksignal-Symbol oben am Griff

Funktionsgriffe FG4-T

Ausführungen:
Folientastatur mit 2 frei wählbaren Schaltmöglichkeiten mit 2 LEDs. Tasterbeschriftung als Standard mit F1 bis F2 oder nach Kundenwunsch. Integrierter Transponderleser im oberen Griffschenkel mit einer Reichweite von ca. 15 cm. Transponder in 3 verschiedenen Ausführungen.

Anschluß:
12-polig, Kupplung mit 10m fertig konfektionierter Leitung als Zubehör lieferbar.

Sonderausführungen:
Beliebige Grifflängen, weitere Transponderausführungen und Beschriftungen auf Anfrage.

Funktionsweise:

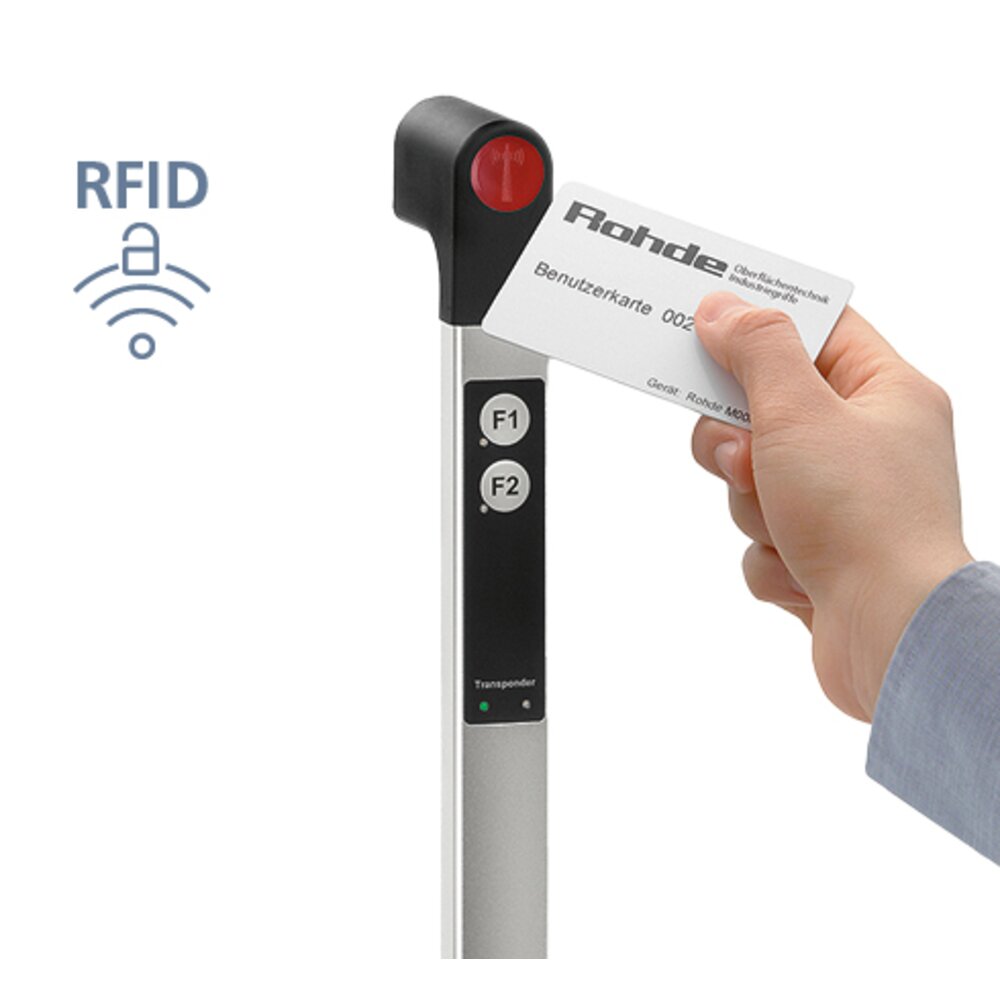

Der Transpondergriff ist ein eigenständiges System, mit dem beliebig Benutzer-Transponder aktiviert oder gelöscht werden können, so dass kein zusätzliches Lesegerät oder der Anschluss eines externen Computers erforderlich ist.
Der Lern- oder Löschmodus wird mit einem Master-Transponder gestartet und beendet. Der Status wird durch die beiden Leuchtdioden, die sich unter dem Schriftzug "Transponder" befinden, angezeigt.

Eine genaue Beschreibung der Funktionen und Anschlussbelegung wird mit den Griffen geliefert.



mehr anzeigen weniger anzeigen
  • Grifflängen kundenspezifisch
  • Tasterbelegung nach Kundenwunsch
  • Taster / LED Farben nach Kundenvorgabe
  • weitere Anschlussmöglichkeiten
  • Beschriftung möglich
  • weitere Farbausführungen
mehr anzeigen weniger anzeigen

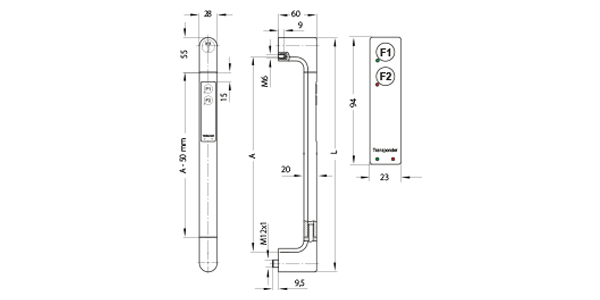

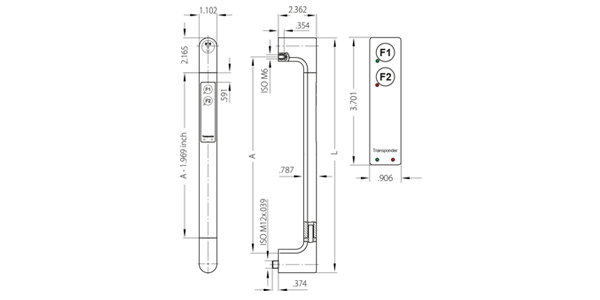

Technische Zeichnung eines Funktionsgriffes FG4-T mit Abmessungen und Tasten F1 und F2 auf der Folientastatur, inklusive Seitenansicht und Detail des Transponderbereichs
Maßeinheit
A L Bestell-Nr.
A L Bestell-Nr.
A 350 L 410 Bestell-Nr. FG4-T2.350.01 3D+CAD
Ausführung Bestell-Nr.
Ausführung Bestell-Nr.
12-poliger Rundstecker mit Metallkontakt an einem schwarzen Kabel Ausführung 10m Leitung, mit Kupplung (12-polig, M 12 x 1) verschweißt Bestell-Nr. FZ-KS.W12.10
Rundfläche mit weißem rechteckigem Etikett und schwarzem Text Mustermann Ausführung Blankokarte Bestell-Nr. FZ-TP.001
Grauer Tropfenförmiger elektronischer Transponder mit Metallring zur Befestigung Ausführung Schlüsselanhänger Bestell-Nr. FZ-TP.002
Ausführung Uhrdummy Bestell-Nr. FZ-TP.003

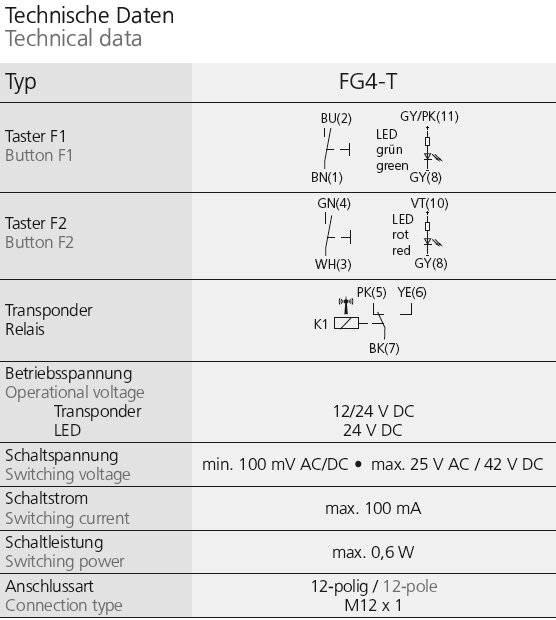

Tabelle mit technischen Daten für den Funktionsgriff FG4-T mit Schaltplänen und elektrischen Spezifikationen
