Leistengriffe AL

al.pdf

Leistengriffe AL

Werkstoff und Oberfläche:
Profil-Aluminium AlMgSi 0,5; gleitgeschliffen, mattiert und eloxiert in 2 Farben. Alternativ titanfarben pulverbeschichtet.

Hinweis:
Beliebige andere Grifflängen auf Anfrage.

Tragkraft:
min. 200 N.

Ausführung AL-16

Technische Zeichnung

AL-16
Maßeinheit
		Typ
A	L	Aluminium eloxiert naturfarben Bestell-Nr.	Aluminium eloxiert schwarz Bestell-Nr.	Aluminium pulverbeschichtet titanfarben Bestell-Nr.
A30	L 45	Aluminium eloxiert naturfarben Bestell-Nr. AL-16.030.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-16.030.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-16.030.55 3D+CAD
A45	L 60	Aluminium eloxiert naturfarben Bestell-Nr. AL-16.045.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-16.045.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-16.045.55 3D+CAD
A70	L 85	Aluminium eloxiert naturfarben Bestell-Nr. AL-16.070.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-16.070.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-16.070.55 3D+CAD
A90	L 105	Aluminium eloxiert naturfarben Bestell-Nr. AL-16.090.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-16.090.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-16.090.55 3D+CAD
A105	L 120	Aluminium eloxiert naturfarben Bestell-Nr. AL-16.105.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-16.105.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-16.105.55 3D+CAD
A120	L 135	Aluminium eloxiert naturfarben Bestell-Nr. AL-16.120.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-16.120.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-16.120.55 3D+CAD

Ausführung AL-26

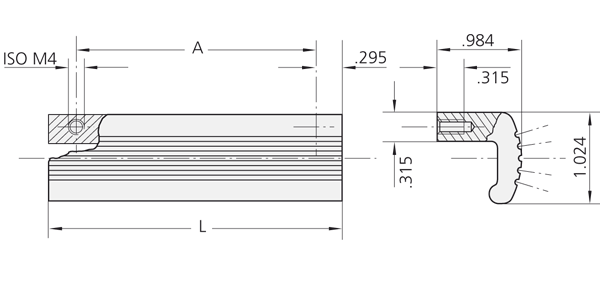

Technische Zeichnung

AL-26
Maßeinheit
		Typ
A	L	Aluminium eloxiert naturfarben Bestell-Nr.	Aluminium eloxiert schwarz Bestell-Nr.	Aluminium pulverbeschichtet titanfarben Bestell-Nr.
A30	L 45	Aluminium eloxiert naturfarben Bestell-Nr. AL-26.030.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-26.030.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-26.030.55 3D+CAD
A45	L 60	Aluminium eloxiert naturfarben Bestell-Nr. AL-26.045.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-26.045.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-26.045.55 3D+CAD
A70	L 85	Aluminium eloxiert naturfarben Bestell-Nr. AL-26.070.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-26.070.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-26.070.55 3D+CAD
A90	L 105	Aluminium eloxiert naturfarben Bestell-Nr. AL-26.090.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-26.090.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-26.090.55 3D+CAD
A105	L 120	Aluminium eloxiert naturfarben Bestell-Nr. AL-26.105.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-26.105.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-26.105.55 3D+CAD
A120	L 135	Aluminium eloxiert naturfarben Bestell-Nr. AL-26.120.01 3D+CAD	Aluminium eloxiert schwarz Bestell-Nr. AL-26.120.04 3D+CAD	Aluminium pulverbeschichtet titanfarben Bestell-Nr. AL-26.120.55 3D+CAD

Zubehör
	Typ
Artikel	Aluminium eloxiert naturfarben Bestell-Nr.	Aluminium eloxiert schwarz Bestell-Nr.
ArtikelProfil-Material, 1 m	Aluminium eloxiert naturfarben Bestell-Nr. AL-16.001.01 AL-26.001.01	Aluminium eloxiert schwarz Bestell-Nr. AL-16.001.04 AL-26.001.04
