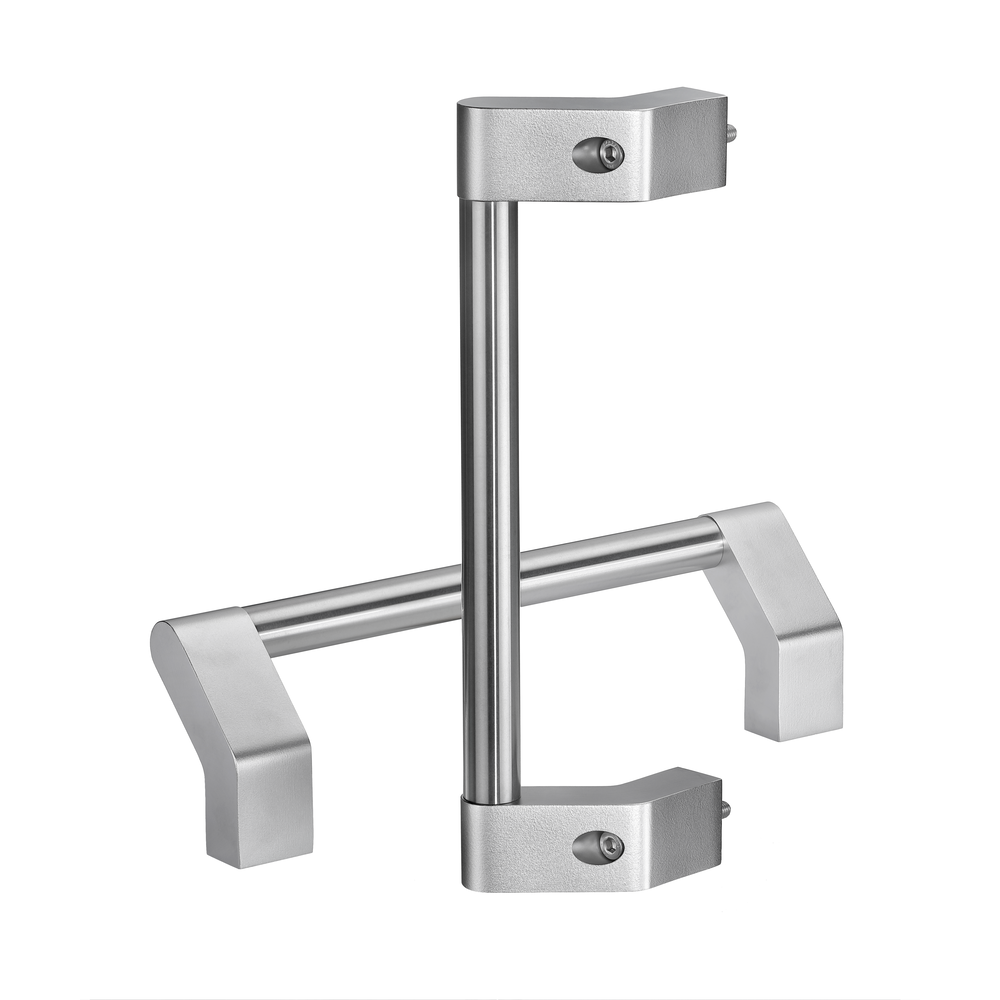

Griffe HH-25
Massive Griffausführung für schwer zugängliche Eckbereiche.
Werkstoff und Oberfläche:
Griffschenkel aus Edelstahl Feinguss 1.4408 gestrahlt und elektropoliert. Rohr ø30×1,5 aus Edelstahl 1.4404 feingeschliffen.
Hinweis:
Andere Grifflängen auf Anfrage.
Tragkraft:
min. 1000 N.
|

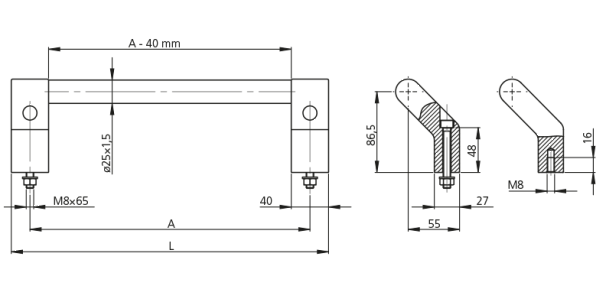

Maßeinheit
|
|||
|---|---|---|---|
| Befestigung | |||
| A | L |
frontseitige Befestigung
Bestell-Nr. |
rückseitige Befestigung
Bestell-Nr. |
| A | L |
frontseitige Befestigung
Bestell-Nr. |
rückseitige Befestigung
Bestell-Nr. |
|---|---|---|---|
| A 200 | L 240 |
frontseitige Befestigung
Bestell-Nr. HH-25.F200.46 3D+CAD |
rückseitige Befestigung
Bestell-Nr. HH-25.R200.46 3D+CAD |
| A 300 | L 340 |
frontseitige Befestigung
Bestell-Nr. HH-25.F300.46 3D+CAD |
rückseitige Befestigung
Bestell-Nr. HH-25.R300.46 3D+CAD |
| A 400 | L 440 |
frontseitige Befestigung
Bestell-Nr. HH-25.F400.46 3D+CAD |
rückseitige Befestigung
Bestell-Nr. HH-25.R400.46 3D+CAD |
| A 500 | L 540 |
frontseitige Befestigung
Bestell-Nr. HH-25.F500.46 3D+CAD |
rückseitige Befestigung
Bestell-Nr. HH-25.R500.46 3D+CAD |
| A 600 | L 640 |
frontseitige Befestigung
Bestell-Nr. HH-25.F600.46 3D+CAD |
rückseitige Befestigung
Bestell-Nr. HH-25.R600.46 3D+CAD |
| A 700 | L 740 |
frontseitige Befestigung
Bestell-Nr. HH-25.F700.46 3D+CAD |
rückseitige Befestigung
Bestell-Nr. HH-25.R700.46 3D+CAD |
| A 800 | L 840 |
frontseitige Befestigung
Bestell-Nr. HH-25.F800.46 3D+CAD |
rückseitige Befestigung
Bestell-Nr. HH-25.R800.46 3D+CAD |
