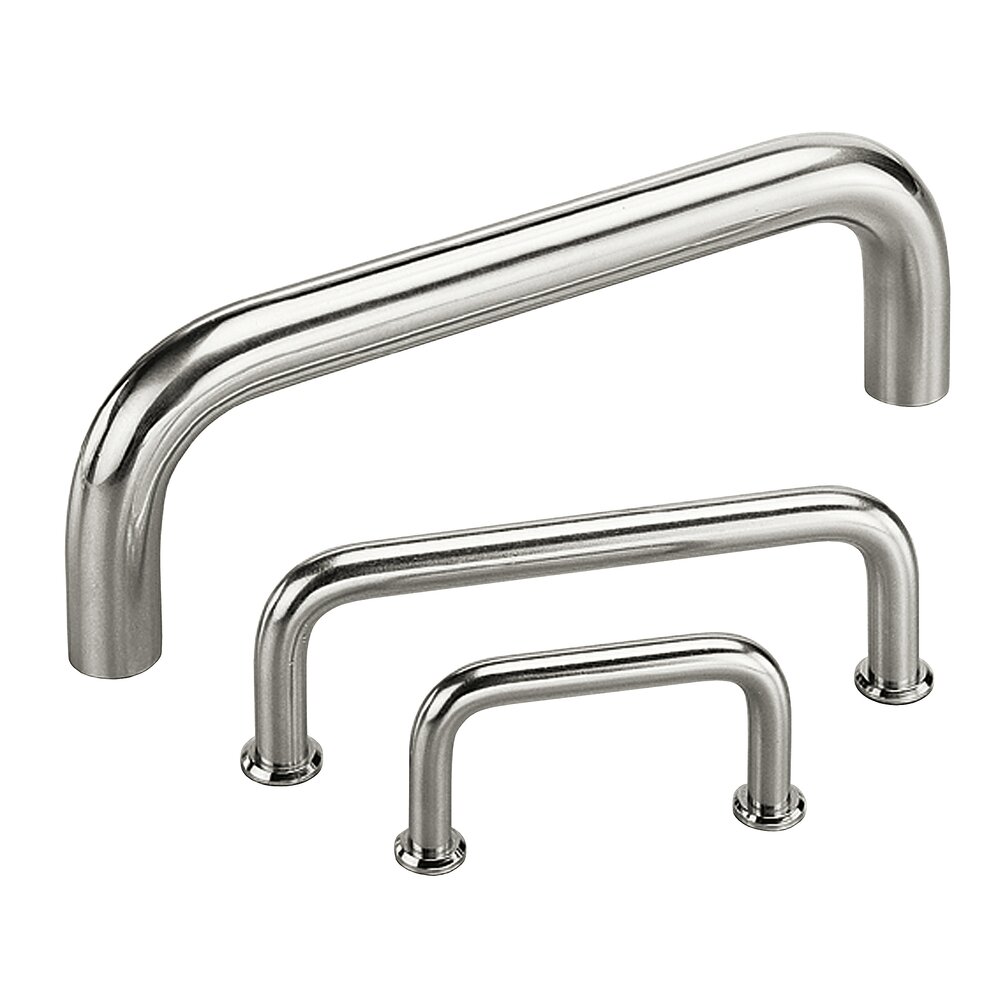

Griffe VA
Für den medizinischen Bereich, Laborgeräte und hohe chemische Beanspruchung.
Werkstoff und Oberfläche:
Rund-Edelstahl; Werkstoff-Nr. 1.4404.
Ausführung 31:
Oberfläche halbglänzend gleitgeschliffen.
Ausführung 33:
Oberfläche geschliffen und mattglänzend gebürstet.
Lieferumfang:
Griffausführung F inkl. Edelstahl-Zylinderschrauben mit Innensechskant DIN 912, M8 x 40, Muttern DIN 934 und Unterlegscheiben DIN 125. Griffausführung R inkl. Edelstahl-Sechskantschrauben DIN 933 und Unterlegscheiben DIN 125. Abschlußscheiben optional für alle Grifftypen, Ausführung wie Abbildung.
Hinweis:
Andere Abmessungen auf Anfrage.
Tragkraft:
min. 1000 N.
Ausführung F
|
Maßeinheit
|
|||||
|---|---|---|---|---|---|
| Typ | |||||
| øD |
Edelstahl gebürstet
Bestell-Nr. |
A | H | M | |
| øD |
Edelstahl gebürstet
Bestell-Nr. |
A | H | M |
|---|---|---|---|---|
| øD 20 |
Edelstahl gebürstet
Bestell-Nr. VA-20.F200.33 3D+CAD |
A 200 | H 70 | M 8 x 40 |
| øD 20 |
Edelstahl gebürstet
Bestell-Nr. VA-20.F250.33 3D+CAD |
A 250 | H 70 | M 8 x 40 |
| øD 20 |
Edelstahl gebürstet
Bestell-Nr. VA-20.F300.33 3D+CAD |
A 300 | H 70 | M 8 x 40 |
| øD 20 |
Edelstahl gebürstet
Bestell-Nr. VA-20.F350.33 3D+CAD |
A 350 | H 70 | M 8 x 40 |
Ausführung R
|
Maßeinheit
|
||||||
|---|---|---|---|---|---|---|
| Typ | ||||||
| øD |
Edelstahl gleitgeschliffen
Bestell-Nr. |
Edelstahl gebürstet
Bestell-Nr. |
A | H | M | T |
| øD |
Edelstahl gleitgeschliffen
Bestell-Nr. |
Edelstahl gebürstet
Bestell-Nr. |
A | H | M | T |
|---|---|---|---|---|---|---|
| øD 8 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-08.R064.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 64 | H 35 | M 5 x 10 | T 10 |
| øD 8 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-08.R088.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 88 | H 35 | M 5 x 10 | T 10 |
| øD 8 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-08.R100.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 100 | H 35 | M 5 x 10 | T 10 |
| øD 8 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-08.R120.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 120 | H 35 | M 5 x 10 | T 10 |
| øD 10 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-10.R100.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 100 | H 40 | M 5 x 10 | T 10 |
| øD 10 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-10.R120.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 120 | H 40 | M 5 x 10 | T 10 |
| øD 10 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-10.R180.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 180 | H 40 | M 5 x 10 | T 10 |
| øD 10 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-10.R250.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 250 | H 40 | M 5 x 10 | T 10 |
| øD 10 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-10.R300.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 300 | H 40 | M 5 x 10 | T 10 |
| øD 10 |
Edelstahl gleitgeschliffen
Bestell-Nr. VA-10.R350.31 3D+CAD |
Edelstahl gebürstet
Bestell-Nr. — |
A 350 | H 40 | M 5 x 10 | T 10 |
| øD 12 |
Edelstahl gleitgeschliffen
Bestell-Nr. — |
Edelstahl gebürstet
Bestell-Nr. VA-15.R150.33 3D+CAD |
A 150 | H 55 | M 6 x 12 | T 12 |
| øD 12 |
Edelstahl gleitgeschliffen
Bestell-Nr. — |
Edelstahl gebürstet
Bestell-Nr. VA-15.R200.33 3D+CAD |
A 200 | H 55 | M 6 x 12 | T 12 |
| øD 12 |
Edelstahl gleitgeschliffen
Bestell-Nr. — |
Edelstahl gebürstet
Bestell-Nr. VA-15.R250.33 3D+CAD |
A 250 | H 55 | M 6 x 12 | T 12 |
| øD 12 |
Edelstahl gleitgeschliffen
Bestell-Nr. — |
Edelstahl gebürstet
Bestell-Nr. VA-15.R300.33 3D+CAD |
A 300 | H 55 | M 6 x 12 | T 12 |
| øD 12 |
Edelstahl gleitgeschliffen
Bestell-Nr. — |
Edelstahl gebürstet
Bestell-Nr. VA-15.R350.33 3D+CAD |
A 350 | H 55 | M 6 x 12 | T 12 |
| øD 20 |
Edelstahl gleitgeschliffen
Bestell-Nr. — |
Edelstahl gebürstet
Bestell-Nr. VA-20.R200.33 3D+CAD |
A 200 | H 70 | M 8 x 16 | T 16 |
| øD 20 |
Edelstahl gleitgeschliffen
Bestell-Nr. — |
Edelstahl gebürstet
Bestell-Nr. VA-20.R250.33 3D+CAD |
A 250 | H 70 | M 8 x 16 | T 16 |
| øD 20 |
Edelstahl gleitgeschliffen
Bestell-Nr. — |
Edelstahl gebürstet
Bestell-Nr. VA-20.R300.33 3D+CAD |
A 300 | H 70 | M 8 x 16 | T 16 |
| øD 20 |
Edelstahl gleitgeschliffen
Bestell-Nr. — |
Edelstahl gebürstet
Bestell-Nr. VA-20.R350.33 3D+CAD |
A 350 | H 70 | M 8 x 16 | T 16 |
| øD | Einzelteile | Bestell-Nr. | Mengeneinheit |
|---|---|---|---|
| øD | Einzelteile | Bestell-Nr. | Mengeneinheit |
|---|---|---|---|
| øD Ø8 | Einzelteile Abschlussscheibe aus Edelstahl | Bestell-Nr. VA-08.000.31 3D+CAD | Mengeneinheit Packung à 20 Stück |
| øD Ø10 | Einzelteile Abschlussscheibe aus Edelstahl | Bestell-Nr. VA-10.000.31 3D+CAD | Mengeneinheit Packung à 20 Stück |
| øD Ø15 | Einzelteile Abschlussscheibe aus Edelstahl | Bestell-Nr. VA-15.000.31 3D+CAD | Mengeneinheit Packung à 2 Stück |
| øD Ø20 | Einzelteile Abschlussscheibe aus Edelstahl | Bestell-Nr. VA-20.000.31 3D+CAD | Mengeneinheit Packung à 2 Stück |
