Zmiana obudowy TG-R

Kompaktowe, wysokiej jakości i stabilne rozwiązanie dla różnych zastosowań. Wariant ten jest przeznaczony do montażu od tylnej strony.

Materiał i wykończenie:
Obudowa i zaślepki są wykonane ze stali nierdzewnej, nr materiału 1.4301. Powierzchnia piaskowana i elektropolerowana.

Elementy funkcjonalne:

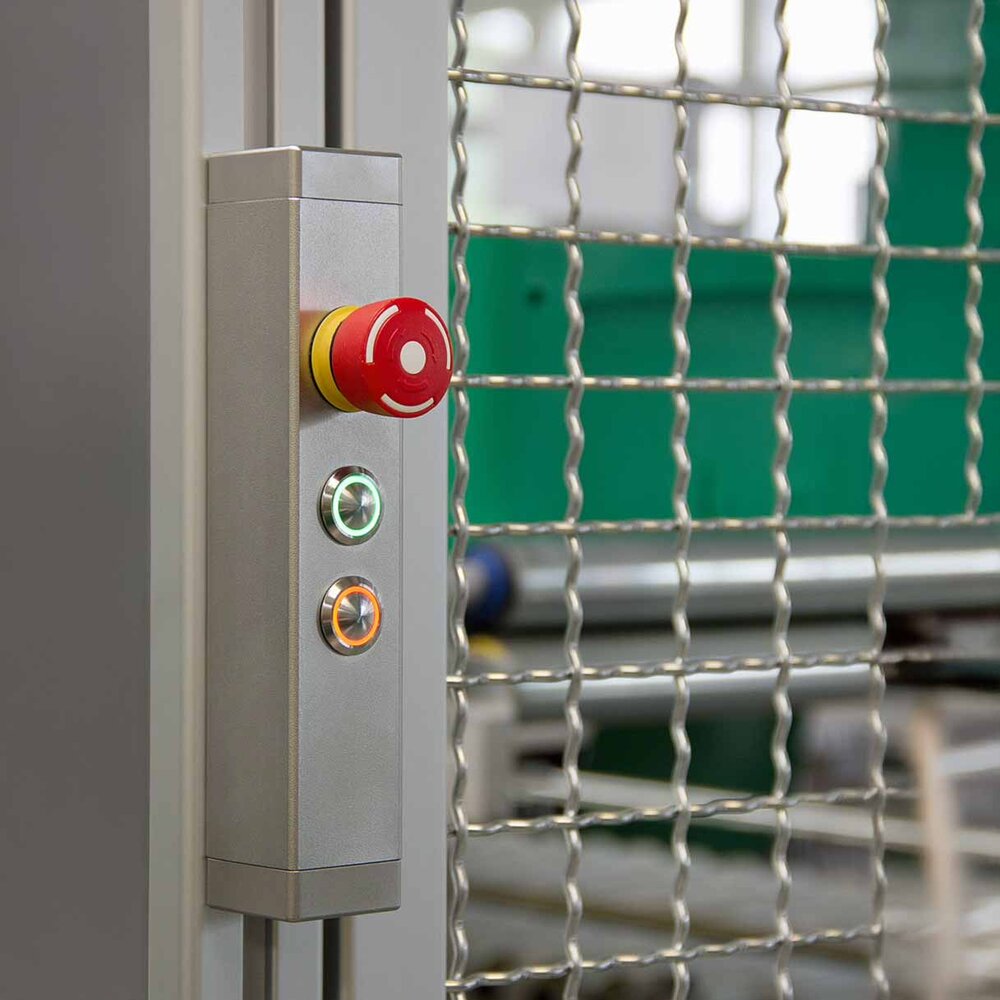

W zależności od typu z przyciskiem lub zatrzymaniem awaryjnym.

Przyłącze A:
Wtyczka M12 x 1, wyprowadzona z powierzchni montażowej.

Przyłącze B:
Przewód przyłączeniowy 10 m, wyprowadzony z powierzchni montażowej.

Rodzaj zabezpieczenia:
IP 54 (dla wersji A w przypadku przykręcanego sprzęgu).

Uwaga:
Na życzenie możliwe są niestandardowe warianty.

Technical data
jednostka miary
				Przyłącze
Rodzaj produktu	Opis	A	L	Kabel Nr katalogowy	Wtyczka Nr katalogowy
Rodzaj produktuTG-01	Opis1 przycisk	A120	L136	Kabel Nr katalogowy TG-01K.R120.36 3D+CAD	Wtyczka Nr katalogowy TG-01S.R120.36 3D+CAD
Rodzaj produktuTG-02	Opis2 przyciski	A150	L166	Kabel Nr katalogowy TG-02K.R150.36 3D+CAD	Wtyczka Nr katalogowy TG-02S.R150.36 3D+CAD
Rodzaj produktuTG-04	Opis1 przycisk i zatrzymanie awaryjne	A160	L176	Kabel Nr katalogowy TG-04K.R160.36 3D+CAD	Wtyczka Nr katalogowy TG-04S.R160.36 3D+CAD
Rodzaj produktuTG-05	Opis2 przyciski i zatrzymanie awaryjne	A190	L206	Kabel Nr katalogowy TG-05K.R190.36 3D+CAD	Wtyczka Nr katalogowy TG-05S.R190.36 3D+CAD
Rodzaj produktuTG-20	Opis1 awaryjne zatrzymanie	A120	L136	Kabel Nr katalogowy TG-20K.R120.36 3D+CAD	Wtyczka Nr katalogowy TG-20S.R120.36 3D+CAD

Zubehör
		Akcesoria
Długość	Zlaczka	8-biegunowa (M12 x 1) Nr katalogowy	12-biegunowa (M12 x 1) Nr katalogowy
Długość10 m	Zlaczkakątowe	8-biegunowa (M12 x 1) Nr katalogowy FZ-KS.W08.10	12-biegunowa (M12 x 1) Nr katalogowy FZ-KS.W12.10
Długość10 m	Zlaczkaprosty / osiowy	8-biegunowa (M12 x 1) Nr katalogowy FZ-KS.G08.10	12-biegunowa (M12 x 1) Nr katalogowy FZ-KS.G12.10
