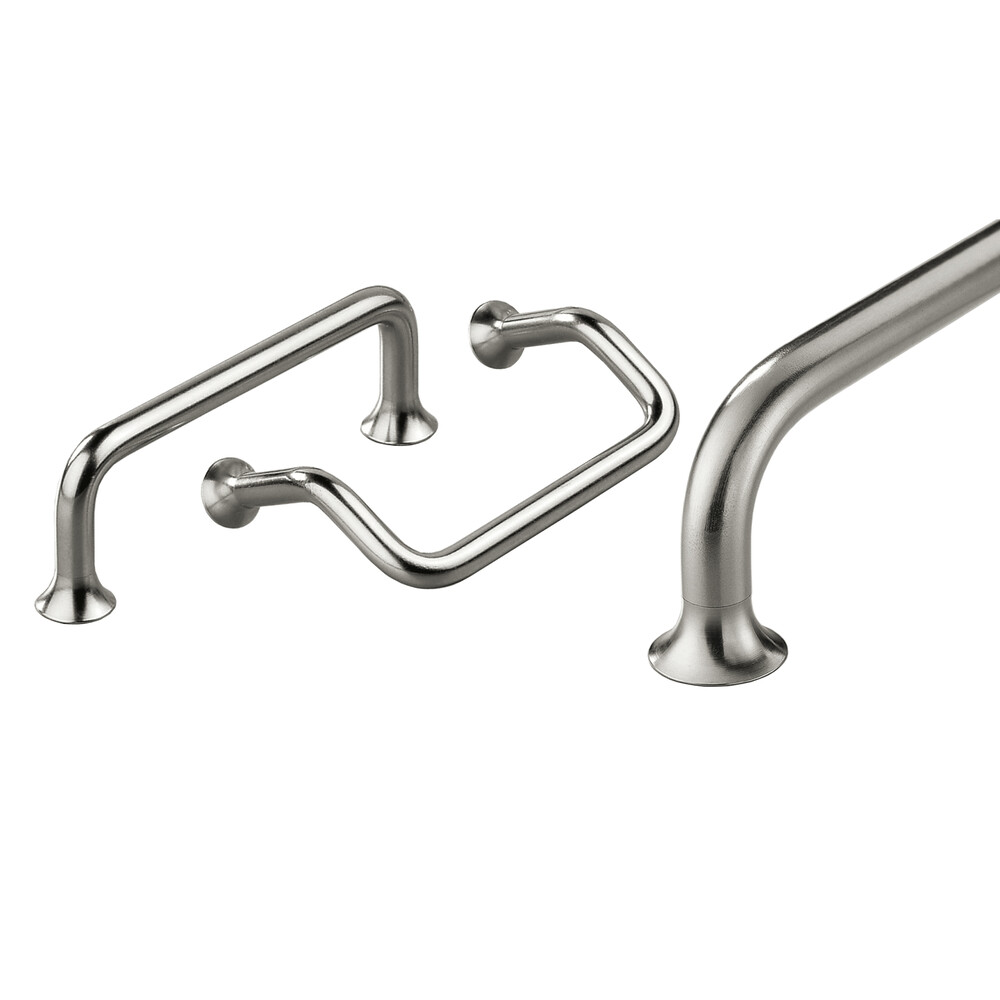

Uchwyty ET
Zbliżony do trąbki kształt nóżki urządzenia umożliwia łatwe i dokładne czyszczenie, z tego względu te typy uchwytów są szczególnie przydatne do zastosowania w pomieszczeniach czystych.
Materiał:
Pojedyncze elementy z okrągłego profilu ze stali szlachetnej, materiał 1.4305.
Obróbka powierzchniowa:
Bębnowanie na półpołysk.
Zakres dostawy:
Wraz ze śrubami sześciokątnymi ze stali szlachetnej DIN 933 i podkładkami ze stali szlachetnej DIN 125, nr mat. 1.4301.
Typy uchwytów ET-10.E i ET-10.A:
Śruby M5x10.
Typ uchwytu ET-15.E:
Śruby M6x12.
Wersje specjalne:
Inne wymiary na zapytanie.
Nośność:
min. 1000 N.
Version ET-10, A
|
jednostka miary
|
|||||||
|---|---|---|---|---|---|---|---|
| Typ | |||||||
| D₁ | A |
Przesuwna stal nierdzewna
Nr katalogowy |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy |
M | T | D₂ | H |
| D₁ | A |
Przesuwna stal nierdzewna
Nr katalogowy |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy |
M | T | D₂ | H |
|---|---|---|---|---|---|---|---|
| D₁ 10 | A 100 |
Przesuwna stal nierdzewna
Nr katalogowy ET-10.A100.31 3D+CAD |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy ET-10.A100.36 3D+CAD |
M 5 | T 10 | D₂ 20 | H 75 |
| D₁ 10 | A 120 |
Przesuwna stal nierdzewna
Nr katalogowy ET-10.A120.31 3D+CAD |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy ET-10.A120.36 3D+CAD |
M 5 | T 10 | D₂ 20 | H 75 |
Version ET-10, E
|
jednostka miary
|
|||||||
|---|---|---|---|---|---|---|---|
| Typ | |||||||
| D₁ | A |
Przesuwna stal nierdzewna
Nr katalogowy |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy |
M | T | D₂ | H |
| D₁ | A |
Przesuwna stal nierdzewna
Nr katalogowy |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy |
M | T | D₂ | H |
|---|---|---|---|---|---|---|---|
| D₁ 10 | A 100 |
Przesuwna stal nierdzewna
Nr katalogowy ET-10.E100.31 3D+CAD |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy ET-10.E100.36 3D+CAD |
M 5 | T 10 | D₂ 20 | H 45 |
| D₁ 10 | A 120 |
Przesuwna stal nierdzewna
Nr katalogowy ET-10.E120.31 3D+CAD |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy ET-10.E120.36 3D+CAD |
M 5 | T 10 | D₂ 20 | H 45 |
Version ET-15, E
|
jednostka miary
|
|||||||
|---|---|---|---|---|---|---|---|
| Typ | |||||||
| D₁ | A |
Przesuwna stal nierdzewna
Nr katalogowy |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy |
M | T | D₂ | H |
| D₁ | A |
Przesuwna stal nierdzewna
Nr katalogowy |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy |
M | T | D₂ | H |
|---|---|---|---|---|---|---|---|
| D₁ 12 | A 120 |
Przesuwna stal nierdzewna
Nr katalogowy ET-15.E120.31 3D+CAD |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy ET-15.E120.36 3D+CAD |
M 6 | T 12 | D₂ 30 | H 60 |
| D₁ 12 | A 140 |
Przesuwna stal nierdzewna
Nr katalogowy ET-15.E140.31 3D+CAD |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy ET-15.E140.36 3D+CAD |
M 6 | T 12 | D₂ 30 | H 60 |
| D₁ 12 | A 200 |
Przesuwna stal nierdzewna
Nr katalogowy ET-15.E200.31 3D+CAD |
Stal nierdzewna piaskowana i elektropolerowana
Nr katalogowy ET-15.E200.36 3D+CAD |
M 6 | T 12 | D₂ 30 | H 60 |
