Materiał:
Rurka ze stali szlachetnej, nr mat. 1.4301, elementy wewnętrzne ze stali szlachetnej, nr mat. 1.4305.
Powierzchnia:
Szlifowana na gładko i szczotkowana.
Właściwości konstrukcyjne:
Zastosowana w serii uchwytów ER technika zamocowań Rohde pozwala na ich wykorzystanie jako podwójnego uchwytu w razie obustronnego montażu drzwi.
Kołek gwintowany M8 z gniazdem sześciokątnym w przypadku uchwytów w wersji ramienia K gwarantuje stabilne osadzenie; dla bardzo ciężkich drzwi na życzenie dostarczamy tę wersję również z 2 kołkami gwintowanymi.
Wskazówki montażowe:
Dostarczana śruba z łbem walcowym z gniazdem sześciokątnym M10x60 DIN 912 pozwala na zamocowanie podwójnych uchwytów na drzwiach wykonanych ze szkła o grubości skrzydła 6-20 mm; zastosowanie dłuższych, spełniających wymogi norm śrub umożliwia montaż na drzwiach o dowolnej grubości.
Na drzwiach wejściowych wersja ramienia K ze względów bezpieczeństwa powinna być umieszczona od wewnątrz.
Zakres dostawy:
Wszystkie typy uchwytów są dostarczane w postaci gotowej do montażu, włącznie z elementami mocującymi ze stali szlachetnej.
Uchwyty pojedyncze o wersji ramienia G(z wkładem gwintowanym); śruba M10x30 DIN 912 z podkładką.
Uchwyty pojedyncze w wersji ramienia K(z tuleją zaciskową): śruba M10x40 DIN 912 ?z podkładką i nakrętką.
Uchwyty podwójne:
śruba M10x60 DIN 912.
Rozety ze stali szlachetnej z tarczami z tworzywa sztucznego i nasadkami z tworzywa sztucznego (wg rysunku), patrz akcesoria w tabeli poniżej.
Wersje specjalne:
Inne długości uchwytów na zapytanie.
Nośność:
min. 1000 N.
jednostka miary
|
|||
---|---|---|---|
Opis | |||
A | Wersja ramienia uchwytu |

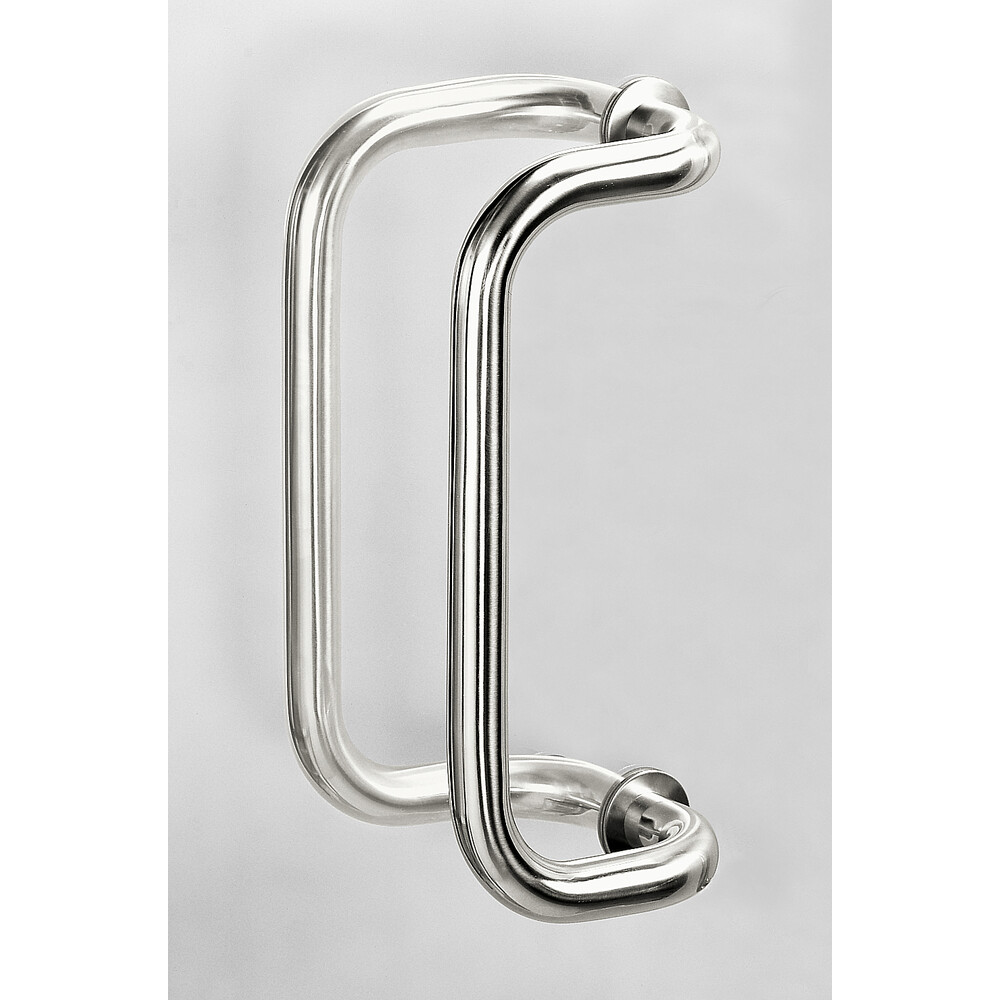

Typ ER-33.A, uchwyty podwójne, wygięte
Nr katalogowy |
Typ ER-33.A, uchwyty pojedyncze, wygięte
Nr katalogowy |
A | Wersja ramienia uchwytu |
Typ ER-33.A, uchwyty podwójne, wygięte
Nr katalogowy |
Typ ER-33.A, uchwyty pojedyncze, wygięte
Nr katalogowy |
---|---|---|---|
A 350 | Wersja ramienia uchwytu G |
Typ ER-33.A, uchwyty podwójne, wygięte
Nr katalogowy — |
Typ ER-33.A, uchwyty pojedyncze, wygięte
Nr katalogowy ER-33.A350.EG 3D+CAD |
A 350 | Wersja ramienia uchwytu G/K |
Typ ER-33.A, uchwyty podwójne, wygięte
Nr katalogowy ER-33.A350.DO 3D+CAD |
Typ ER-33.A, uchwyty pojedyncze, wygięte
Nr katalogowy — |
A 350 | Wersja ramienia uchwytu K |
Typ ER-33.A, uchwyty podwójne, wygięte
Nr katalogowy — |
Typ ER-33.A, uchwyty pojedyncze, wygięte
Nr katalogowy ER-33.A350.EK 3D+CAD |
A 500 | Wersja ramienia uchwytu G |
Typ ER-33.A, uchwyty podwójne, wygięte
Nr katalogowy — |
Typ ER-33.A, uchwyty pojedyncze, wygięte
Nr katalogowy ER-33.A500.EG 3D+CAD |
A 500 | Wersja ramienia uchwytu G/K |
Typ ER-33.A, uchwyty podwójne, wygięte
Nr katalogowy ER-33.A500.DO 3D+CAD |
Typ ER-33.A, uchwyty pojedyncze, wygięte
Nr katalogowy — |
A 500 | Wersja ramienia uchwytu K |
Typ ER-33.A, uchwyty podwójne, wygięte
Nr katalogowy — |
Typ ER-33.A, uchwyty pojedyncze, wygięte
Nr katalogowy ER-33.A500.EK 3D+CAD |
jednostka miary
|
|||
---|---|---|---|
Opis | |||
A | Wersja ramienia uchwytu |

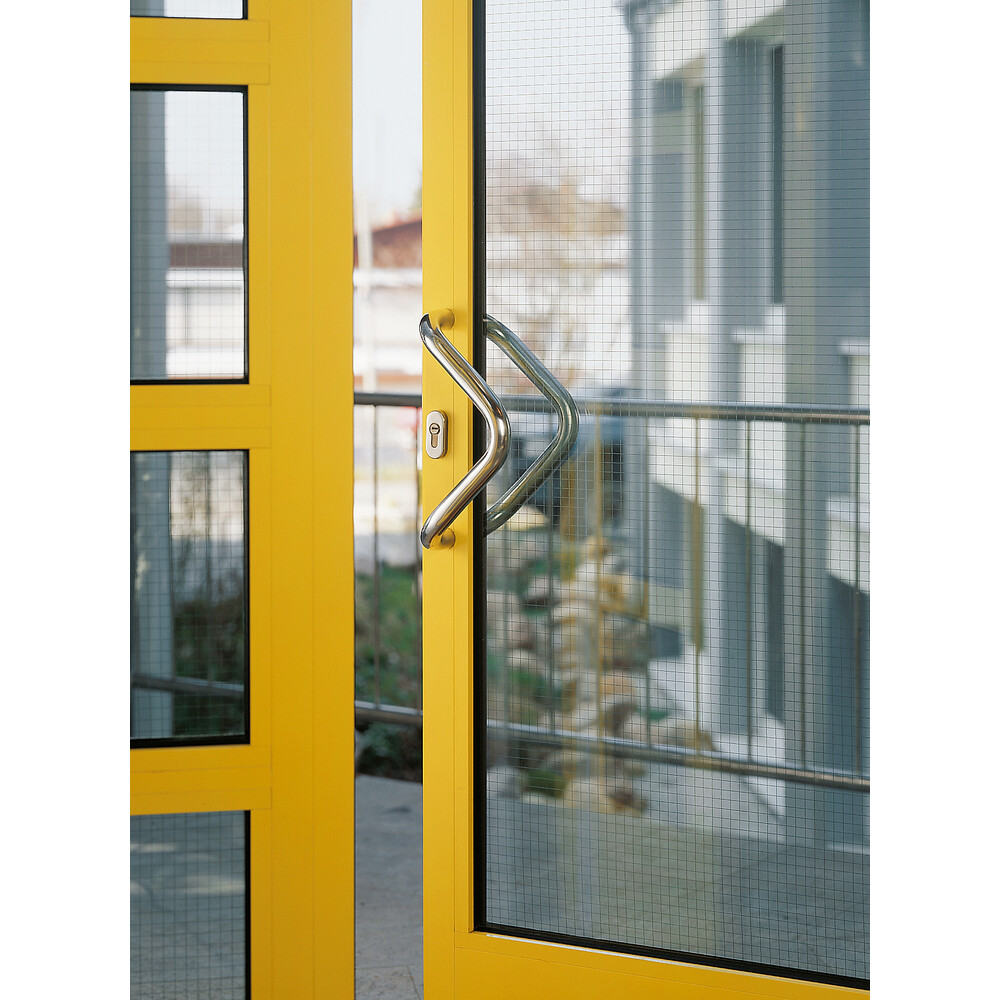

Typ ER-33.D, uchwyty podwójne, ukośne
Nr katalogowy |
Typ ER-33.D, uchwyty pojedyncze, ukośne
Nr katalogowy |
A | Wersja ramienia uchwytu |
Typ ER-33.D, uchwyty podwójne, ukośne
Nr katalogowy |
Typ ER-33.D, uchwyty pojedyncze, ukośne
Nr katalogowy |
---|---|---|---|
A 300 | Wersja ramienia uchwytu G |
Typ ER-33.D, uchwyty podwójne, ukośne
Nr katalogowy — |
Typ ER-33.D, uchwyty pojedyncze, ukośne
Nr katalogowy ER-33.D300.EG 3D+CAD |
A 300 | Wersja ramienia uchwytu G/K |
Typ ER-33.D, uchwyty podwójne, ukośne
Nr katalogowy ER-33.D300.DO 3D+CAD |
Typ ER-33.D, uchwyty pojedyncze, ukośne
Nr katalogowy — |
A 300 | Wersja ramienia uchwytu K |
Typ ER-33.D, uchwyty podwójne, ukośne
Nr katalogowy — |
Typ ER-33.D, uchwyty pojedyncze, ukośne
Nr katalogowy ER-33.D300.EK 3D+CAD |
jednostka miary
|
|||
---|---|---|---|
Opis | |||
A | Wersja ramienia uchwytu |
Typ ER-33.S, uchwyty podwójne, proste
Nr katalogowy |
Typ ER-33.S, uchwyty pojedyncze, proste
Nr katalogowy |
A | Wersja ramienia uchwytu |
Typ ER-33.S, uchwyty podwójne, proste
Nr katalogowy |
Typ ER-33.S, uchwyty pojedyncze, proste
Nr katalogowy |
---|---|---|---|
A 350 | Wersja ramienia uchwytu G |
Typ ER-33.S, uchwyty podwójne, proste
Nr katalogowy — |
Typ ER-33.S, uchwyty pojedyncze, proste
Nr katalogowy ER-33.S350.EG 3D+CAD |
A 350 | Wersja ramienia uchwytu G/K |
Typ ER-33.S, uchwyty podwójne, proste
Nr katalogowy ER-33.S350.DO 3D+CAD |
Typ ER-33.S, uchwyty pojedyncze, proste
Nr katalogowy — |
A 350 | Wersja ramienia uchwytu K |
Typ ER-33.S, uchwyty podwójne, proste
Nr katalogowy — |
Typ ER-33.S, uchwyty pojedyncze, proste
Nr katalogowy ER-33.S350.EK 3D+CAD |
A 500 | Wersja ramienia uchwytu G |
Typ ER-33.S, uchwyty podwójne, proste
Nr katalogowy — |
Typ ER-33.S, uchwyty pojedyncze, proste
Nr katalogowy ER-33.S500.EG 3D+CAD |
A 500 | Wersja ramienia uchwytu G/K |
Typ ER-33.S, uchwyty podwójne, proste
Nr katalogowy ER-33.S500.DO 3D+CAD |
Typ ER-33.S, uchwyty pojedyncze, proste
Nr katalogowy — |
A 500 | Wersja ramienia uchwytu K |
Typ ER-33.S, uchwyty podwójne, proste
Nr katalogowy — |
Typ ER-33.S, uchwyty pojedyncze, proste
Nr katalogowy ER-33.S500.EK 3D+CAD |
Akcesoria | Nr katalogowy |
---|
Akcesoria | Nr katalogowy |
---|---|
Akcesoria Edelstahl-Abdeckkappe mit Schraube für Einzelgriffe | Nr katalogowy ER-33.0000.AK |
Akcesoria Rozety ze stali szlachetnej z tarczami z tworzywa sztucznego | Nr katalogowy ER-33.0050.RO |
