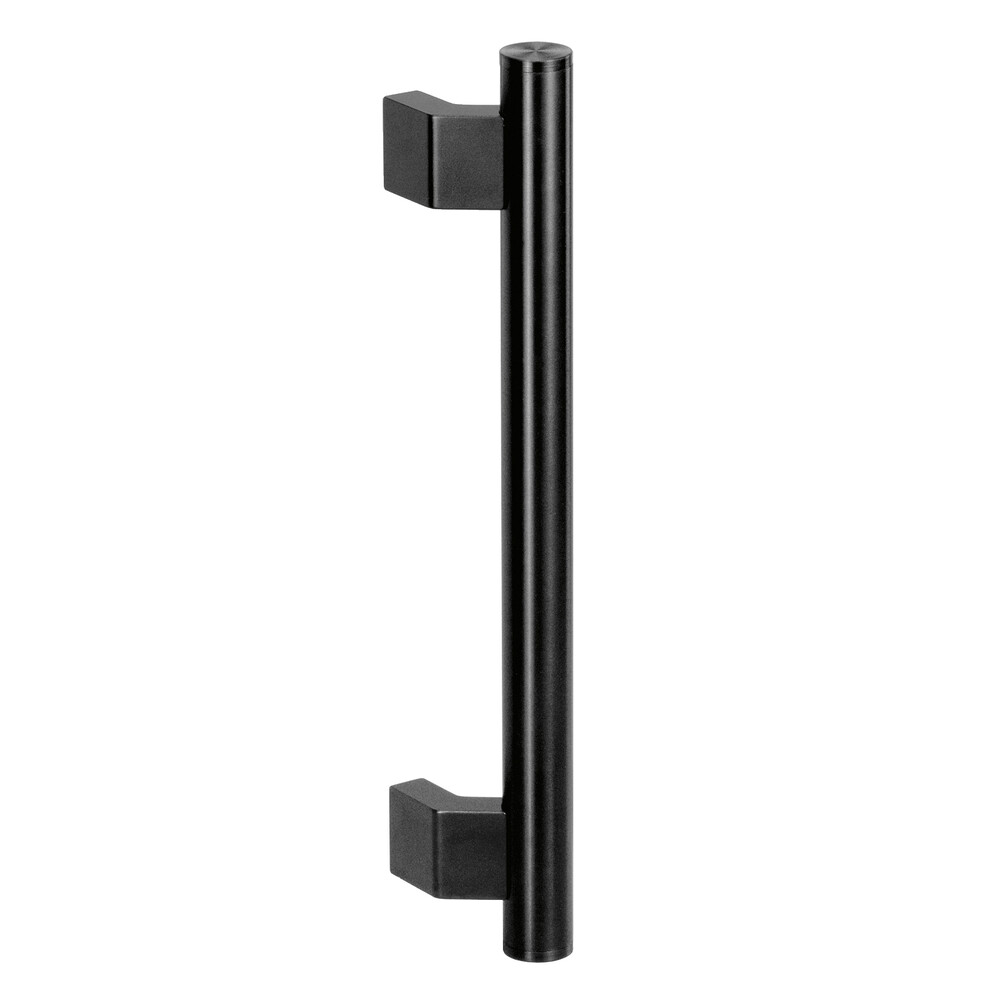

Uchwyty WR
Kątowe uchwyty rurkowe z połączeń różnych materiałów.
Obróbka powierzchniowa:
Wersja A
Obsada rurki, rurka połączeniowa i nasadki zakończeniowe z tłoczonego pasmowo aluminium AIMgSi 0,5. Tuleje mocujące z eloksalowanego aluminium, śruby i czopy mocujące ze stali szlachetnej. Obsada rurki eloksalowana matowo-wybłyszczająco, szlifowana na gładko i eloksalowana. Wersje uchwytu dostępne w kolorze naturalnym i czarnym.
Wersja B
Obsada rurki z tłoczonego pasmowo aluminium AlMgSi 0,5, eloksalowanego matowo-wybłyszczająco na kolor czarny. Rurka połączeniowa ze stali szlachetnej, wewnętrzne elementy mocujące analogicznie jak wersja A.
Wersje specjalne:
Dowolne długości uchwytów i inne połączenia kolorystyczne dostępne na zapytanie.
Nośność:
min. 1000 N.
Version WR-20
|
jednostka miary
|
||||
|---|---|---|---|---|
| Typ | ||||
| A | L |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
Polerowana stal nierdzewna
Nr katalogowy |
| A | L |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
Polerowana stal nierdzewna
Nr katalogowy |
|---|---|---|---|---|
| A 200 | L 260 |
Eloxal wykonanie ecru
Nr katalogowy WR-20.200.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy WR-20.200.04 3D+CAD |
Polerowana stal nierdzewna
Nr katalogowy WR-20.200.37 3D+CAD |
| A 250 | L 310 |
Eloxal wykonanie ecru
Nr katalogowy WR-20.250.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy WR-20.250.04 3D+CAD |
Polerowana stal nierdzewna
Nr katalogowy WR-20.250.37 3D+CAD |
| A 300 | L 360 |
Eloxal wykonanie ecru
Nr katalogowy WR-20.300.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy WR-20.300.04 3D+CAD |
Polerowana stal nierdzewna
Nr katalogowy WR-20.300.37 3D+CAD |
Version WR-30
|
jednostka miary
|
||||
|---|---|---|---|---|
| Typ | ||||
| A | L |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
Polerowana stal nierdzewna
Nr katalogowy |
| A | L |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
Polerowana stal nierdzewna
Nr katalogowy |
|---|---|---|---|---|
| A 300 | L 390 |
Eloxal wykonanie ecru
Nr katalogowy WR-30.300.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy WR-30.300.04 3D+CAD |
Polerowana stal nierdzewna
Nr katalogowy WR-30.300.37 3D+CAD |
| A 350 | L 440 |
Eloxal wykonanie ecru
Nr katalogowy WR-30.350.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy WR-30.350.04 3D+CAD |
Polerowana stal nierdzewna
Nr katalogowy WR-30.350.37 3D+CAD |
| A 400 | L 490 |
Eloxal wykonanie ecru
Nr katalogowy WR-30.400.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy WR-30.400.04 3D+CAD |
Polerowana stal nierdzewna
Nr katalogowy WR-30.400.37 3D+CAD |
| A 500 | L 590 |
Eloxal wykonanie ecru
Nr katalogowy WR-30.500.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy WR-30.500.04 3D+CAD |
Polerowana stal nierdzewna
Nr katalogowy WR-30.500.37 3D+CAD |
| A 600 | L 690 |
Eloxal wykonanie ecru
Nr katalogowy WR-30.600.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy WR-30.600.04 3D+CAD |
Polerowana stal nierdzewna
Nr katalogowy WR-30.600.37 3D+CAD |
