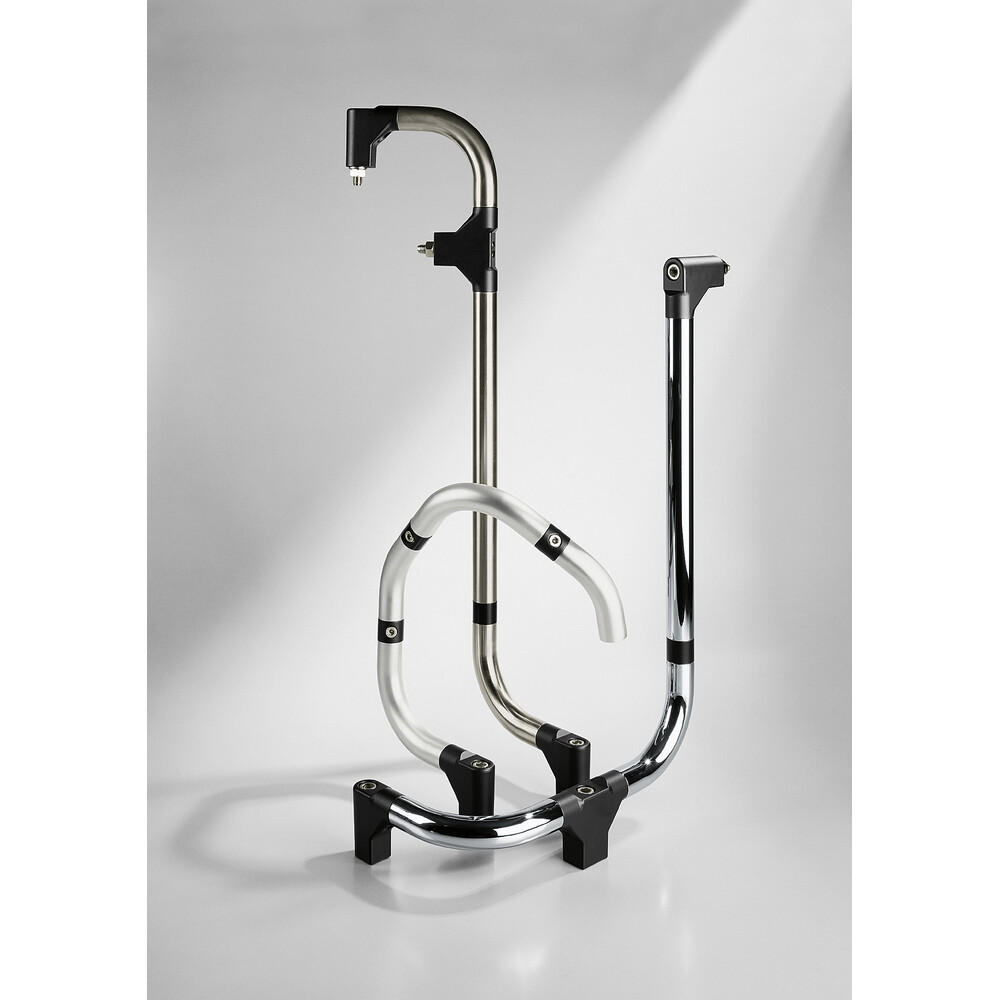

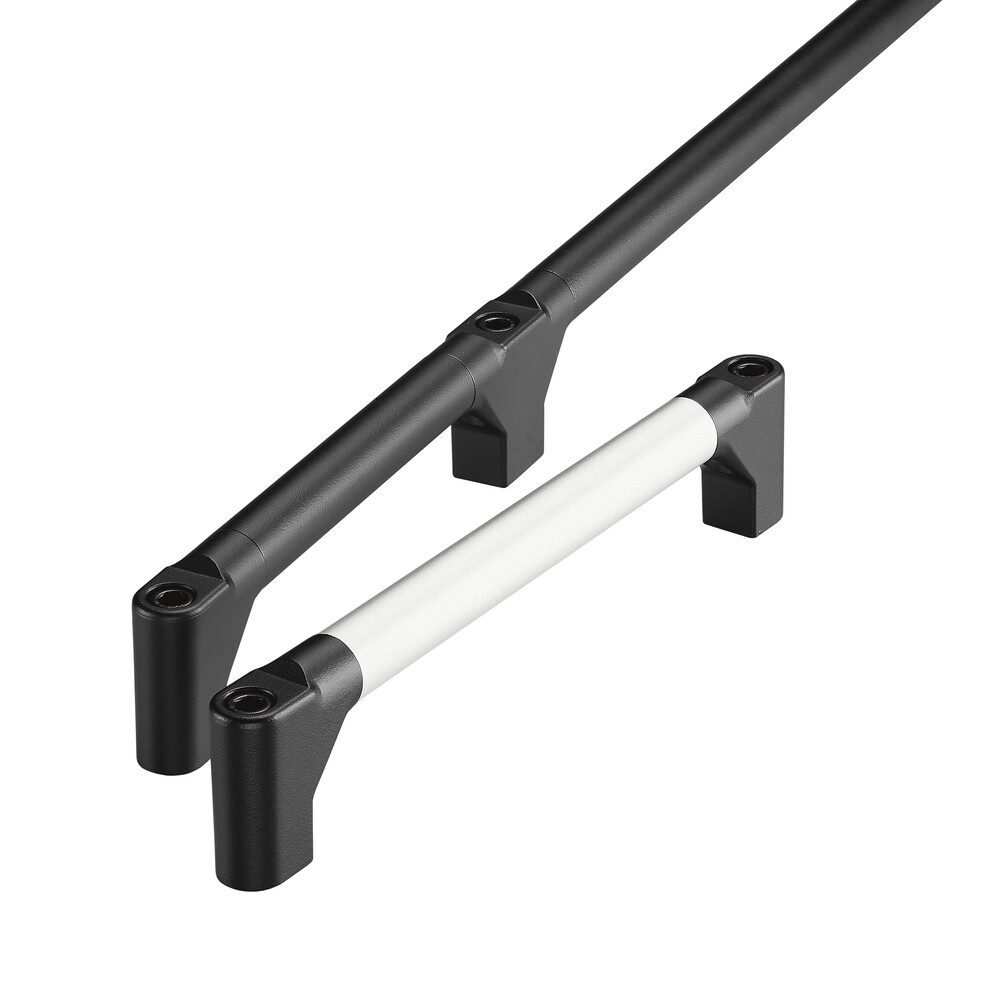

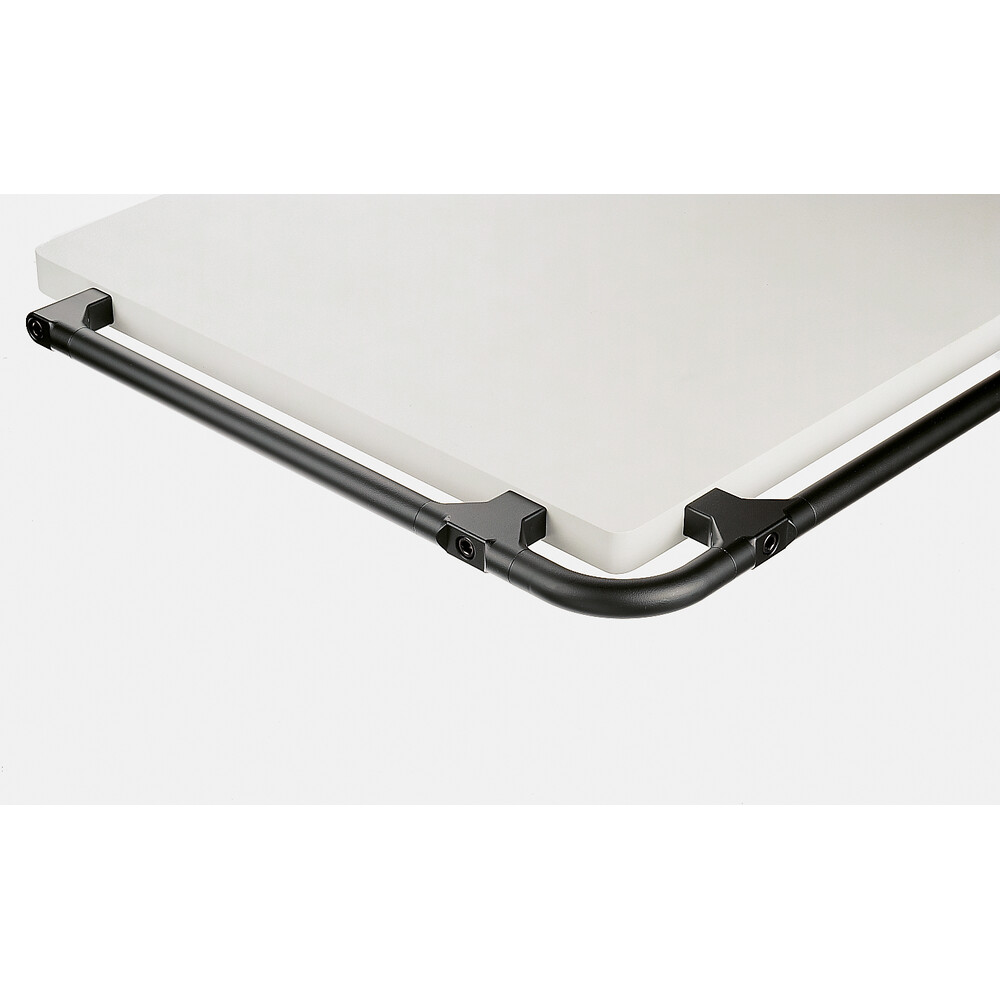

Uchwyty HS-30

System wtykowy o uniwersalnym zastosowaniu do maszyn, instalacji technicznych i obszarów bezpieczeństwa.

Łączniki

Wersja standardowa:
Łączniki kształtowe z odlewanego ciśnieniowo aluminium, powlekanego proszkowo na kolor czarny, półmatowy, o drobnej strukturze. Śruby i elementy mocujące ze stali, ocynkowane i chromianowane. Dostawa w stanie zmontowanym, łączniki zakończeniowe i teowniki wraz z czarnymi śrubami mocującymi wg rysunków.

Wersja do pomieszczeń wilgotnych:
Jak wersja standardowa, przy czym śruby, nakrętki i podkładki ze stali szlachetnej (nr materiału 1.4301), śruba mocująca M 8 z bryzgoszczelną podkładką z tworzywa sztucznego.

Rurki i kolanka

Materiał:
Rurka aluminiowa AIMgSi 0,5.

Wersja A:
Powierzchnia szlifowania, obrabiana strumieniowo, satynowana i eloksalowana na kolor naturalny.

Wersja B:
Powierzchnia powlekana proszkowo na czarno, półmatowa o drobnej strukturze, stosownie do powierzchni łączników.

Wersje specjalne:
Na zapytanie inne długości rur i kolanek (również wykonanych ze stali szlachetnej).

Nośność:
min. 1000 N.

Version Łącznik zakończeniowy

Endstück
jednostka miary
	Typ
Opis	malowany proszkowo w kolorze czarnym Nr katalogowy
OpisStandard	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.ESA.54 3D+CAD
Opisfor wet-zones	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.ENA.54 3D+CAD

Version Zlacze

Kupplung
jednostka miary
	Typ
Opis	malowany proszkowo w kolorze czarnym Nr katalogowy
OpisStandard	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.KSA.54 3D+CAD
Opisfor wet-zones	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.KNA.54 3D+CAD

Version Tube bends

Rohrbögen
jednostka miary
	Typ
Kolanka rurowe Ø 30 x 1,5 [mm]	Eloxal wykonanie ecru Nr katalogowy	malowany proszkowo w kolorze czarnym Nr katalogowy
Kolanka rurowe Ø 30 x 1,5 [mm]45°	Eloxal wykonanie ecru Nr katalogowy HS-30.B45.11 3D+CAD	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.B45.54 3D+CAD
Kolanka rurowe Ø 30 x 1,5 [mm]90°	Eloxal wykonanie ecru Nr katalogowy HS-30.B90.11 3D+CAD	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.B90.54 3D+CAD

Version Rury

Rohre
jednostka miary
	Typ
Długość	Eloxal wykonanie ecru Nr katalogowy	malowany proszkowo w kolorze czarnym Nr katalogowy
Długość200	Eloxal wykonanie ecru Nr katalogowy HS-30.200.11 3D+CAD	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.200.54 3D+CAD
Długość300	Eloxal wykonanie ecru Nr katalogowy HS-30.300.11 3D+CAD	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.300.54 3D+CAD
Długość400	Eloxal wykonanie ecru Nr katalogowy HS-30.400.11 3D+CAD	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.400.54 3D+CAD
Długość500	Eloxal wykonanie ecru Nr katalogowy HS-30.500.11 3D+CAD	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.500.54 3D+CAD
Długość600	Eloxal wykonanie ecru Nr katalogowy HS-30.600.11 3D+CAD	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.600.54 3D+CAD
Długość700	Eloxal wykonanie ecru Nr katalogowy HS-30.700.11 3D+CAD	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.700.54 3D+CAD

Version T-Stück

T-Stück
jednostka miary
	Typ
Opis	malowany proszkowo w kolorze czarnym Nr katalogowy
OpisStandard	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.TSA.54 3D+CAD
Opisfor wet-zones	malowany proszkowo w kolorze czarnym Nr katalogowy HS-30.TNA.54 3D+CAD
