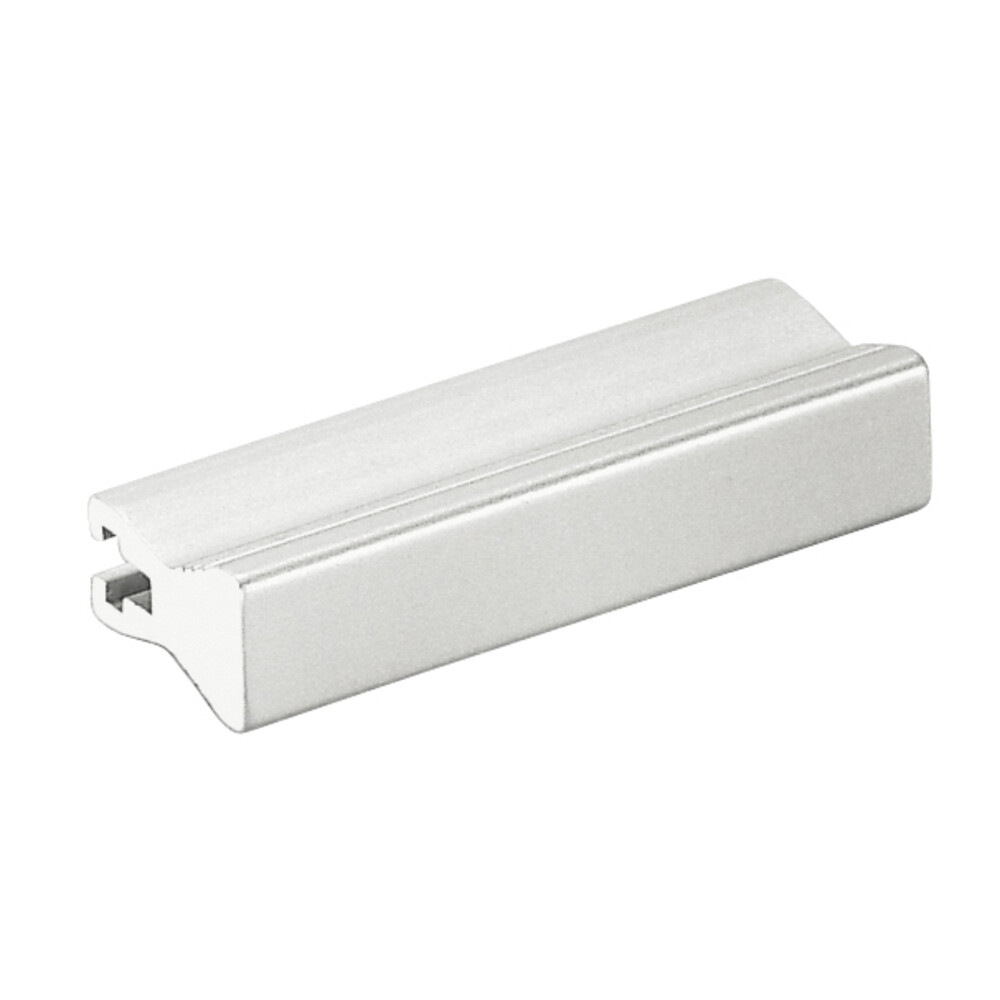

Uchwyty F4

Listewki uchwytowe o uniwersalnym zastosowaniu do dzielonych płyt frontowych o rozmiarze rastra 5,08 mm = 1 TE (jednostka podziału).

Materiał:
Profil aluminiowy AIMgSi 0,5.

Obróbka powierzchniowa:
Szlifowanie na gładko, matowanie i eloksalowanie na kolor naturalny lub czarny.

Wskazówki montażowe:
Wszystkie typy listewek uchwytowych do płyt frontowych F2-F5 posiadają rowek krzyżowy M2,5 pasujący do łbów śrub wg DIN 933 lub nakrętek wg DIN 439, 562 i 934, do znormalizowanego zamocowania kątowego kart.

Akcesoria:
Na życzenie listewki uchwytowe dostarczane są z nakrętkami czworokątnymi o specjalnej szerokości 2 mm. Do typu uchwytu F3 dostępne są przezroczyste paski oznaczeniowe.

Nośność:
min. 100 N.

Technical data
jednostka miary
			Typ
TE	R	L	Eloxal wykonanie ecru Nr katalogowy	Aluminium anodowane czarny Nr katalogowy
TE3	R15,24	L14,6	Eloxal wykonanie ecru Nr katalogowy F4-03.014.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-03.014.04 3D+CAD
TE4	R20,32	L19,7	Eloxal wykonanie ecru Nr katalogowy F4-04.019.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-04.019.04 3D+CAD
TE5	R25,40	L24,8	Eloxal wykonanie ecru Nr katalogowy F4-05.024.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-05.024.04 3D+CAD
TE6	R30,48	L29,9	Eloxal wykonanie ecru Nr katalogowy F4-06.029.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-06.029.04 3D+CAD
TE8	R40,64	L40,0	Eloxal wykonanie ecru Nr katalogowy F4-08.040.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-08.040.04 3D+CAD
TE12	R60,96	L60,3	Eloxal wykonanie ecru Nr katalogowy F4-12.060.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-12.060.04 3D+CAD
TE14	R71,12	L70,5	Eloxal wykonanie ecru Nr katalogowy F4-14.070.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-14.070.04 3D+CAD
TE20	R101,60	L101,0	Eloxal wykonanie ecru Nr katalogowy F4-20.101.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-20.101.04 3D+CAD
TE42	R213,36	L212,6	Eloxal wykonanie ecru Nr katalogowy F4-42.212.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-42.212.04 3D+CAD
TE60	R304,80	L304,1	Eloxal wykonanie ecru Nr katalogowy F4-60.304.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-60.304.04 3D+CAD
TE84	R426,72	L426,0	Eloxal wykonanie ecru Nr katalogowy F4-84.426.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy F4-84.426.04 3D+CAD

Zubehör

Artykuł	Kolor	Nr katalogowy
ArtykułMateriał profilowany, 1 m	Kolornaturalny	Nr katalogowy F4-01.000.01
ArtykułMateriał profilowany, 1 m	Kolorczarny	Nr katalogowy F4-01.000.04
ArtykułSquare nut, blue galvanized	Kolor—	Nr katalogowy MV-25.000.26
