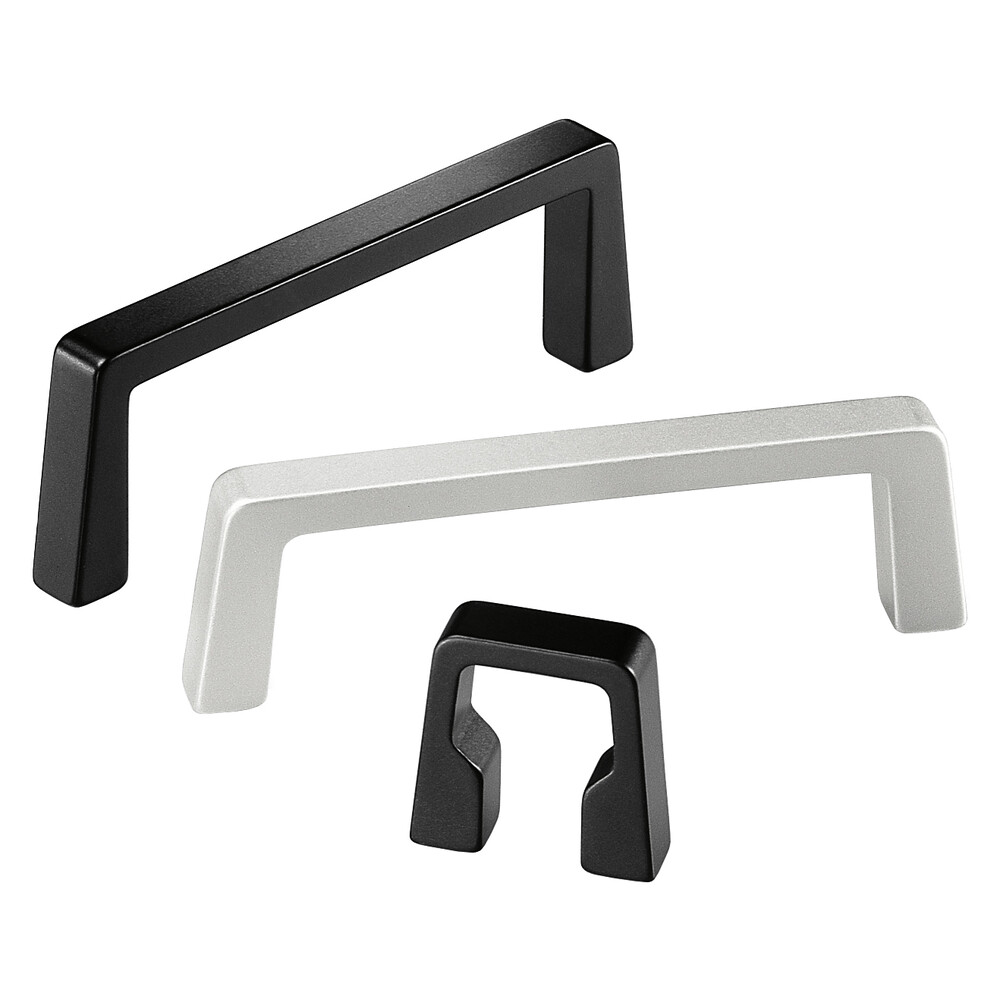

Uchwyty S

Typy standardowe do paneli wsuwanych 19″ i urządzeń.

Materiał:
Aluminium profilowane AlMgSi 0,5.

Obróbka powierzchniowa:
Matowanie i eloksalowanie na kolor naturalny lub czarny.

Nośność:
min. 500 N.

Version S1

S1
jednostka miary
				Typ
L	A	Montaż Wersja	H	Eloxal wykonanie ecru Nr katalogowy	Aluminium anodowane czarny Nr katalogowy
L40	A25	Montaż Wersja1	H44,0 (1HE)	Eloxal wykonanie ecru Nr katalogowy S1-12.025.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S1-12.025.04 3D+CAD
L69	A55	Montaż Wersja1	H88,1 (2HE)	Eloxal wykonanie ecru Nr katalogowy S1-12.055.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S1-12.055.04 3D+CAD
L102	A88	Montaż Wersja1	H132,5 (3HE)	Eloxal wykonanie ecru Nr katalogowy S1-12.088.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S1-12.088.04 3D+CAD
L134	A120	Montaż Wersja1	H177,0 (4HE)	Eloxal wykonanie ecru Nr katalogowy S1-12.120.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S1-12.120.04 3D+CAD
L146,5	A133,4	Montaż Wersja1	H132,5 (3HE)	Eloxal wykonanie ecru Nr katalogowy S1-12.133.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S1-12.133.04 3D+CAD
L191	A177,8	Montaż Wersja1	H177,0 (4HE)	Eloxal wykonanie ecru Nr katalogowy S1-12.177.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S1-12.177.04 3D+CAD
L194	A180	Montaż Wersja1	H221,5 (5HE)	Eloxal wykonanie ecru Nr katalogowy S1-12.180.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S1-12.180.04 3D+CAD
L249	A235	Montaż Wersja1	H266,0 (6HE)	Eloxal wykonanie ecru Nr katalogowy S1-12.235.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S1-12.235.04 3D+CAD
L265,5	A251,5	Montaż Wersja2	H266,0 (6HE)	Eloxal wykonanie ecru Nr katalogowy S1-12.251.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S1-12.251.04 3D+CAD

Version S2

S2
jednostka miary
				Typ
L	A	Montaż Wersja	H	Eloxal wykonanie ecru Nr katalogowy	Aluminium anodowane czarny Nr katalogowy
L102	A88	Montaż Wersja1	H132,5 (3HE)	Eloxal wykonanie ecru Nr katalogowy S2-12.088.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S2-12.088.04 3D+CAD
L132	A120	Montaż Wersja2	H132,5 (3HE)	Eloxal wykonanie ecru Nr katalogowy S2-12.120.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S2-12.120.04 3D+CAD
L265,5	A251,5	Montaż Wersja2	H266,0 (6HE)	Eloxal wykonanie ecru Nr katalogowy S2-12.251.01 3D+CAD	Aluminium anodowane czarny Nr katalogowy S2-12.251.04 3D+CAD

W przypadku uchwytów do płyt czołowych 19″ oznacza to:
HE = jednostki wysokości
1 HE = 44,45 mm = 1 6/8″
wysokość płyty czołowej ≈ HE × 44,45 − 0,8 mm
