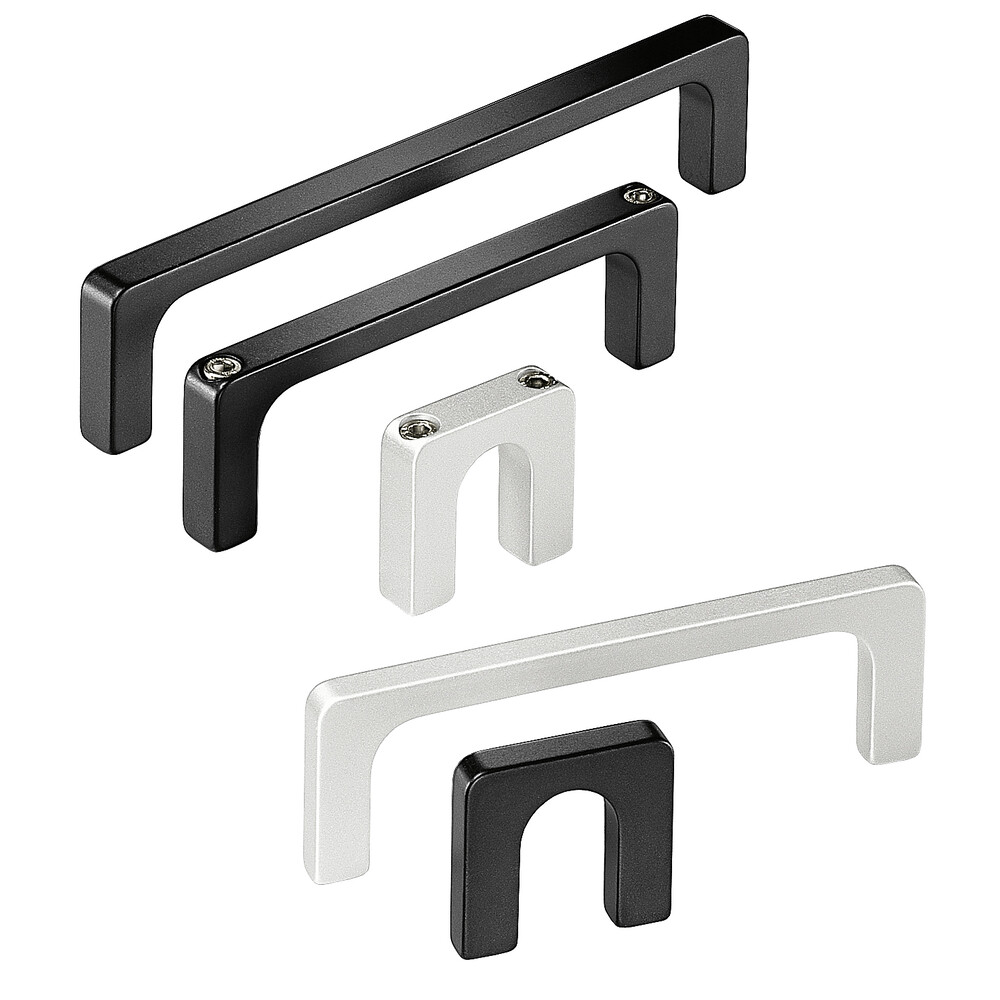

Uchwyty R
Szczególnie wszechstronna i ładna seria uchwytów do paneli wsuwanych 19″ i urządzeń, wyróżniająca się ładnym kształtem.
Materiał:
Aluminium profilowane AlMgSi 0,5.
Obróbka powierzchniowa:
Szlifowanie na gładko, matowanie i eloksalowanie na kolor naturalny lub czarny.
Typ R1 i R2
Różnią się szerokością i rozmiarem gwintu, dzięki czemu można je dopasować do właściwości
obudowy.
Typ R3
Do przykręcania z przodu. Dostawa wraz ze śrubami z łbem walcowym z gniazdem sześciokątnym M5x45 DIN 912 i ocynkowanymi samozabezpieczającymi nakrętkami blokującymi
W przypadku uchwytów 19″ do płyt frontowych skróty oznaczają:
HE = jednostki wysokości
1 HE = 44,45 mm = 1 6/8″
wysokość płyty, frontowe około ≈ HE x 44,45 mm – 0,8 mm.
Nośność:
min. 500 N.
Version R1-12
|
jednostka miary
|
|||||
|---|---|---|---|---|---|
| Typ | |||||
| Montaż Wersja | L | A | H |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
| Montaż Wersja | L | A | H |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
|---|---|---|---|---|---|
| Montaż Wersja 1 | L 67 | A 55 | H 88,1 (2HE) |
Eloxal wykonanie ecru
Nr katalogowy R1-12.055.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R1-12.055.04 3D+CAD |
| Montaż Wersja 1 | L 100 | A 88 | H 132,5 (3HE) |
Eloxal wykonanie ecru
Nr katalogowy R1-12.088.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R1-12.088.04 3D+CAD |
| Montaż Wersja 1 | L 132 | A 120 | H 177,0 (4HE) |
Eloxal wykonanie ecru
Nr katalogowy R1-12.120.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R1-12.120.04 3D+CAD |
| Montaż Wersja 1 | L 192 | A 180 | H 221,5 (5HE) |
Eloxal wykonanie ecru
Nr katalogowy R1-12.180.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R1-12.180.04 3D+CAD |
| Montaż Wersja 1 | L 247 | A 235 | H 266,0 (6HE) |
Eloxal wykonanie ecru
Nr katalogowy R1-12.235.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R1-12.235.04 3D+CAD |
| Montaż Wersja 2 | L 43,5 | A 32,0 | H 44,0 (1HE) |
Eloxal wykonanie ecru
Nr katalogowy R1-12.032.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R1-12.032.04 3D+CAD |
| Montaż Wersja 2 | L 87,5 | A 75,5 | H 88,1 (2HE) |
Eloxal wykonanie ecru
Nr katalogowy R1-12.075.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R1-12.075.04 3D+CAD |
| Montaż Wersja 2 | L 132 | A 120 | H 132,5 (3HE) |
Eloxal wykonanie ecru
Nr katalogowy R1-12.120.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R1-12.120.04 3D+CAD |
| Montaż Wersja 2 | L 265,5 | A 253,5 | H 266,0 (6HE) |
Eloxal wykonanie ecru
Nr katalogowy R1-12.253.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R1-12.253.04 3D+CAD |
Version R2-08
|
jednostka miary
|
|||||
|---|---|---|---|---|---|
| Typ | |||||
| Montaż Wersja | L | A | H |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
| Montaż Wersja | L | A | H |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
|---|---|---|---|---|---|
| Montaż Wersja 1 | L 67 | A 55 | H 88,1 (2HE) |
Eloxal wykonanie ecru
Nr katalogowy R2-08.055.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R2-08.055.04 3D+CAD |
| Montaż Wersja 1 | L 100 | A 88 | H 132,5 (3HE) |
Eloxal wykonanie ecru
Nr katalogowy R2-08.088.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R2-08.088.04 3D+CAD |
| Montaż Wersja 1 | L 132 | A 120 | H 177,0 (4HE) |
Eloxal wykonanie ecru
Nr katalogowy R2-08.120.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R2-08.120.04 3D+CAD |
| Montaż Wersja 1 | L 192 | A 180 | H 221,5 (5HE) |
Eloxal wykonanie ecru
Nr katalogowy R2-08.180.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R2-08.180.04 3D+CAD |
| Montaż Wersja 1 | L 247 | A 235 | H 266,0 (6HE) |
Eloxal wykonanie ecru
Nr katalogowy R2-08.235.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R2-08.235.04 3D+CAD |
| Montaż Wersja 2 | L 43,5 | A 32,0 | H 44,0 (1HE) |
Eloxal wykonanie ecru
Nr katalogowy R2-08.032.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R2-08.032.04 3D+CAD |
| Montaż Wersja 2 | L 87,5 | A 75,5 | H 88,1 (2HE) |
Eloxal wykonanie ecru
Nr katalogowy R2-08.075.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R2-08.075.04 3D+CAD |
| Montaż Wersja 2 | L 132 | A 120 | H 132,5 (3HE) |
Eloxal wykonanie ecru
Nr katalogowy R2-08.120.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R2-08.120.04 3D+CAD |
| Montaż Wersja 2 | L 265,5 | A 253,5 | H 266,0 (6HE) |
Eloxal wykonanie ecru
Nr katalogowy R2-08.253.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R2-08.253.04 3D+CAD |
Version R3-12
|
jednostka miary
|
|||||
|---|---|---|---|---|---|
| Typ | |||||
| Montaż Wersja | L | A | H |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
| Montaż Wersja | L | A | H |
Eloxal wykonanie ecru
Nr katalogowy |
Aluminium anodowane czarny
Nr katalogowy |
|---|---|---|---|---|---|
| Montaż Wersja 1 | L 67 | A 55 | H 88,1 (2HE) |
Eloxal wykonanie ecru
Nr katalogowy R3-12.055.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R3-12.055.04 3D+CAD |
| Montaż Wersja 1 | L 100 | A 88 | H 132,5 (3HE) |
Eloxal wykonanie ecru
Nr katalogowy R3-12.088.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R3-12.088.04 3D+CAD |
| Montaż Wersja 1 | L 132 | A 120 | H 177,0 (4HE) |
Eloxal wykonanie ecru
Nr katalogowy R3-12.120.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R3-12.120.04 3D+CAD |
| Montaż Wersja 1 | L 192 | A 180 | H 221,5 (5HE) |
Eloxal wykonanie ecru
Nr katalogowy R3-12.180.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R3-12.180.04 3D+CAD |
| Montaż Wersja 1 | L 247 | A 235 | H 266,0 (6HE) |
Eloxal wykonanie ecru
Nr katalogowy R3-12.235.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R3-12.235.04 3D+CAD |
| Montaż Wersja 2 | L 43,5 | A 32,0 | H 44,0 (1HE) |
Eloxal wykonanie ecru
Nr katalogowy R3-12.032.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R3-12.032.04 3D+CAD |
| Montaż Wersja 2 | L 87,5 | A 75,5 | H 88,1 (2HE) |
Eloxal wykonanie ecru
Nr katalogowy R3-12.075.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R3-12.075.04 3D+CAD |
| Montaż Wersja 2 | L 132 | A 120 | H 132,5 (3HE) |
Eloxal wykonanie ecru
Nr katalogowy R3-12.120.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R3-12.120.04 3D+CAD |
| Montaż Wersja 2 | L 265,5 | A 253,5 | H 266,0 (6HE) |
Eloxal wykonanie ecru
Nr katalogowy R3-12.253.01 3D+CAD |
Aluminium anodowane czarny
Nr katalogowy R3-12.253.04 3D+CAD |
