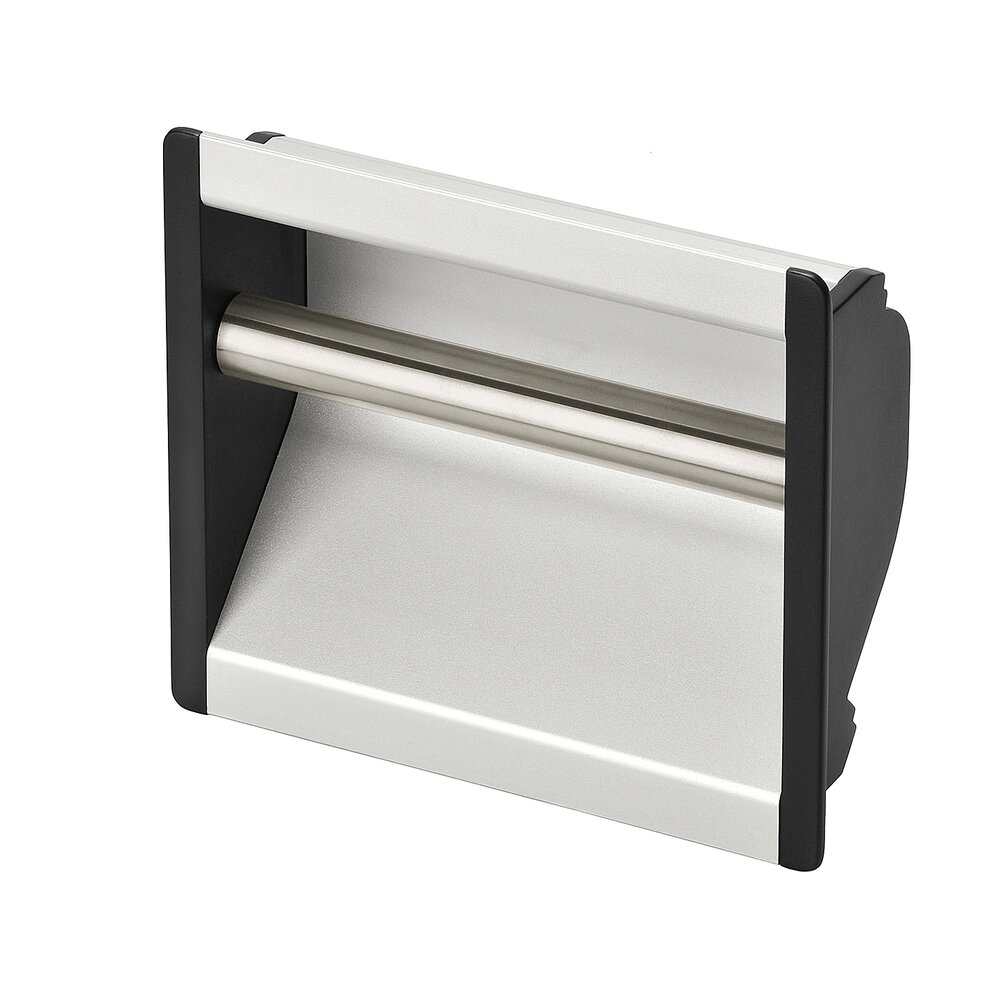

工業用ハンドル SG-20

インサート用可変トレイハンドル長さ 例えば、ハウジングドア又はプレートカバー。

材質及び仕様:
ハンドルトレイアルミニウム部材製、自然色、陽極酸化処理済。 サイドエンドキャップ、ポリアミドPA6製、ガラス球による強化加工、黒、半艶消しで 精密構造。ジョイント・パイプリ20 x 1 mmステンレススチール製、精密研磨加工済。

仕様A:
背面取り付け、スレッドピン同梱M6 x 30 (2x)及びM6 x 40 (2x)、DIN 914ステンレススチール製。

仕様B:
皿ボルトM4、DIN 963/ 964/966は前面固定。

構造的利点:
壁厚み1- 5 mmに簡単な取り付け。

特別仕様:
お望みの長さあります。

支持力:
最小 500 N

続きを読む あまり見せない
測定単位
L 仕様 A
商品番号
仕様 B
商品番号
取り付け開口部
L 仕様 A
商品番号
仕様 B
商品番号
取り付け開口部
L 102 仕様 A
商品番号
SG-20.100.A1 3D+CAD
仕様 B
商品番号
SG-20.100.B1 3D+CAD
取り付け開口部 L + 10 x 123
L 152 仕様 A
商品番号
SG-20.150.A1 3D+CAD
仕様 B
商品番号
SG-20.150.B1 3D+CAD
取り付け開口部 L + 10 x 123
L 202 仕様 A
商品番号
SG-20.200.A1 3D+CAD
仕様 B
商品番号
SG-20.200.B1 3D+CAD
取り付け開口部 L + 10 x 123
L 252 仕様 A
商品番号
SG-20.250.A1 3D+CAD
仕様 B
商品番号
SG-20.250.B1 3D+CAD
取り付け開口部 L + 10 x 123
L 302 仕様 A
商品番号
SG-20.300.A1 3D+CAD
仕様 B
商品番号
SG-20.300.B1 3D+CAD
取り付け開口部 L + 10 x 123
