Maniglie SG-20
Maniglia da incasso a lunghezza variabile per l’impiego, ad esempio, su sportelli di scatole/alloggiamenti o rivestimenti di lamiera.
Materiale e versione:
maniglia da incasso in alluminio profilato, anodizzato in colore naturale. Terminali laterali in poliammide PA6, caricato con sfere di vetro, nero, semiopaco con struttura fine. Tubo di raccordo ø 20 x 1 mm in acciaio inox, finemente rettificato.

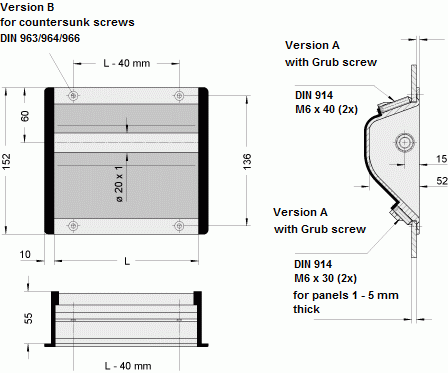

Versione A:
fissaggio posteriore mediante viti senza testa fornite in dotazione M6 x 30 (2x) e M6 x 40 (2x), DIN 914
Versione B:
fissaggio frontale per viti a testa svasata M4, DIN. 963/ 964/966
Vantaggi costruttivi:
semplicità di montaggio per pareti di spessore compreso fra 1 e 5 mm.
Versioni speciali:
disponibili in qualsiasi lunghezza.
Portata:
min. 500 N.
|
unità di misura
|
|||
|---|---|---|---|
| L |
Versione A
N. d'ordine |
Versione B
N. d'ordine |
Apertura per ilmontaggio |
| L |
Versione A
N. d'ordine |
Versione B
N. d'ordine |
Apertura per ilmontaggio |
|---|---|---|---|
| L 102 |
Versione A
N. d'ordine SG-20.100.A1 3D+CAD |
Versione B
N. d'ordine SG-20.100.B1 3D+CAD |
Apertura per ilmontaggio L + 10 x 123 |
| L 152 |
Versione A
N. d'ordine SG-20.150.A1 3D+CAD |
Versione B
N. d'ordine SG-20.150.B1 3D+CAD |
Apertura per ilmontaggio L + 10 x 123 |
| L 202 |
Versione A
N. d'ordine SG-20.200.A1 3D+CAD |
Versione B
N. d'ordine SG-20.200.B1 3D+CAD |
Apertura per ilmontaggio L + 10 x 123 |
| L 252 |
Versione A
N. d'ordine SG-20.250.A1 3D+CAD |
Versione B
N. d'ordine SG-20.250.B1 3D+CAD |
Apertura per ilmontaggio L + 10 x 123 |
| L 302 |
Versione A
N. d'ordine SG-20.300.A1 3D+CAD |
Versione B
N. d'ordine SG-20.300.B1 3D+CAD |
Apertura per ilmontaggio L + 10 x 123 |
