Maniglie SG-73

La maniglia a conchiglia SG Rohde può essere fornita in qualsiasi lunghezza ed è pertanto particolarmente indicata per l'adattamento individuale ai requisiti di spazio e design.

Materiale:
Conchiglia in profilato di alluminio. Tappi laterali in poliammide, satinati, neri.

Versione A
Fissaggio mediante profilato in gomma superiore inserito posteriormente.

Versione B
Fissaggio dall'esterno mediante 2 viti a testa svasata zincate, M4x8, DIN 966.

Trattamento superficie:
Conchiglia pallinata con sfere di vetro, satinata e colori naturali oppure nera anodizzata.

Vantaggi costruttivi:
Montaggio facile che non richiede l'uso di viti per spessori di lamiera di 1-2,5 mm. Gli inserti in gomma garantiscono la massima sicurezza di installazione. Due scanalature a croce sfalsate di 90° per viti M4 consentono la messa a terra e possono essere utilizzate come ausili per il montaggio dei componenti di installazione (per dadi quadri secondo DIN 562). Forma ergonomica della parte interna della conchiglia. In alternativa, possibilità di fissaggio dall'esterno mediante 2 viti a testa svasata.

Montaggio:

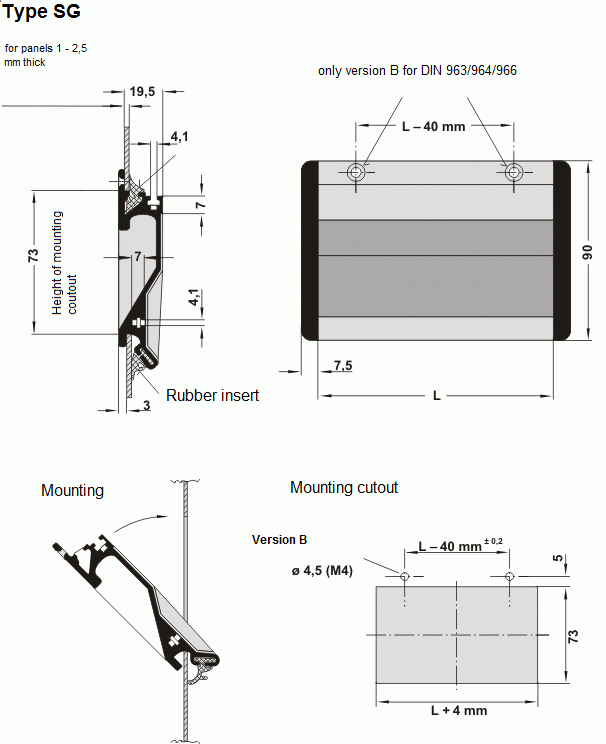

Dopo aver inserito il profilato in gomma inferiore, premere i due tappi laterali sulla conchiglia. Posizionare quindi la maniglia sopra il bordo inferiore dell'apertura di montaggio con un'angolazione di 45° circa e tenerla premuta contro la parete dell'alloggiamento. A seconda della versione desiderata, spingere ora il secondo profilato in gomma nella scanalatura superiore (ved. Fig.) oppure eseguire il fissaggio mediante 2 viti a testa svasata.

Portata:
min. 500 N.
