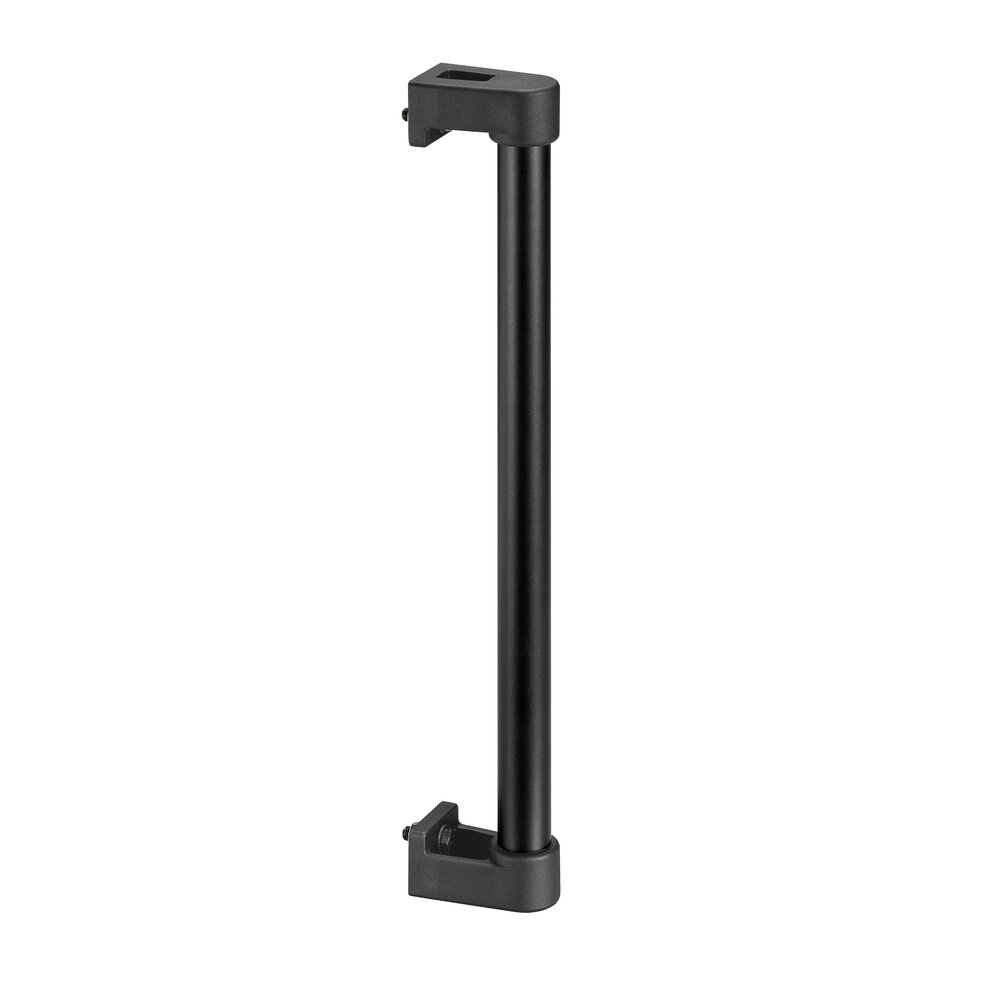

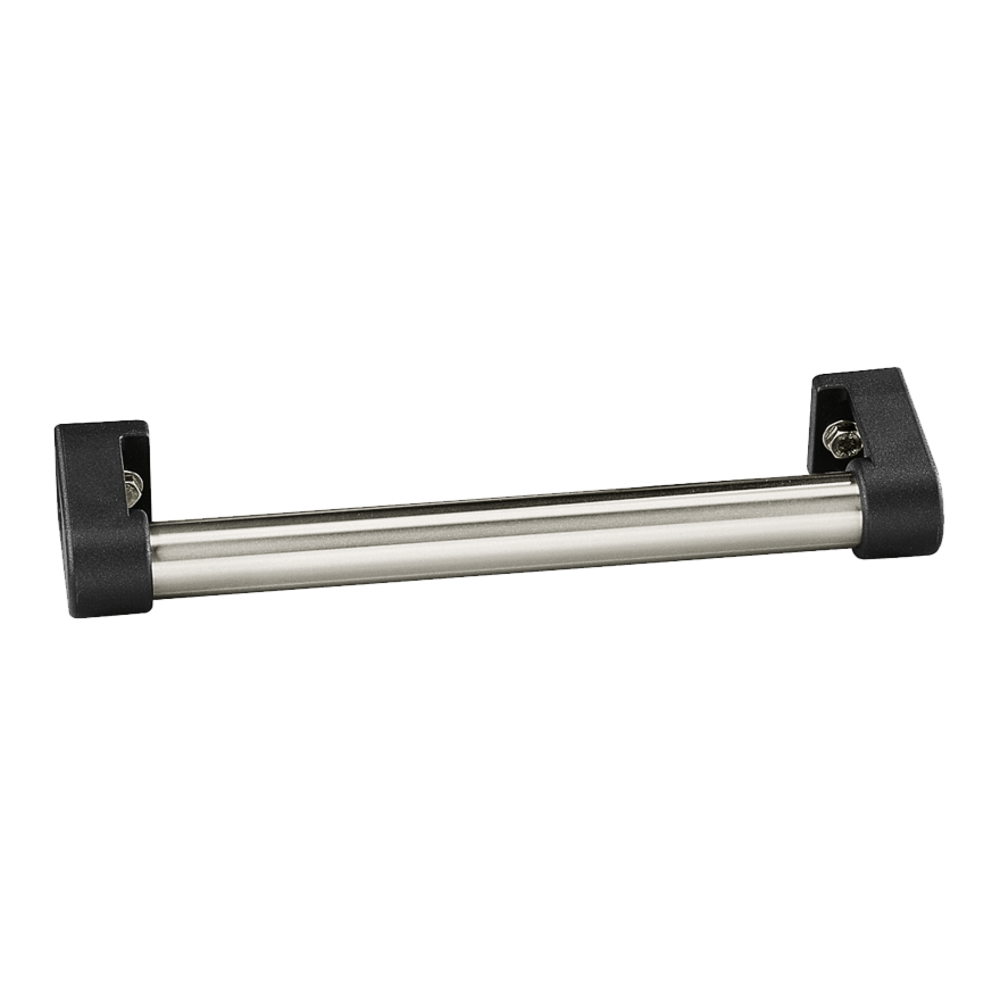

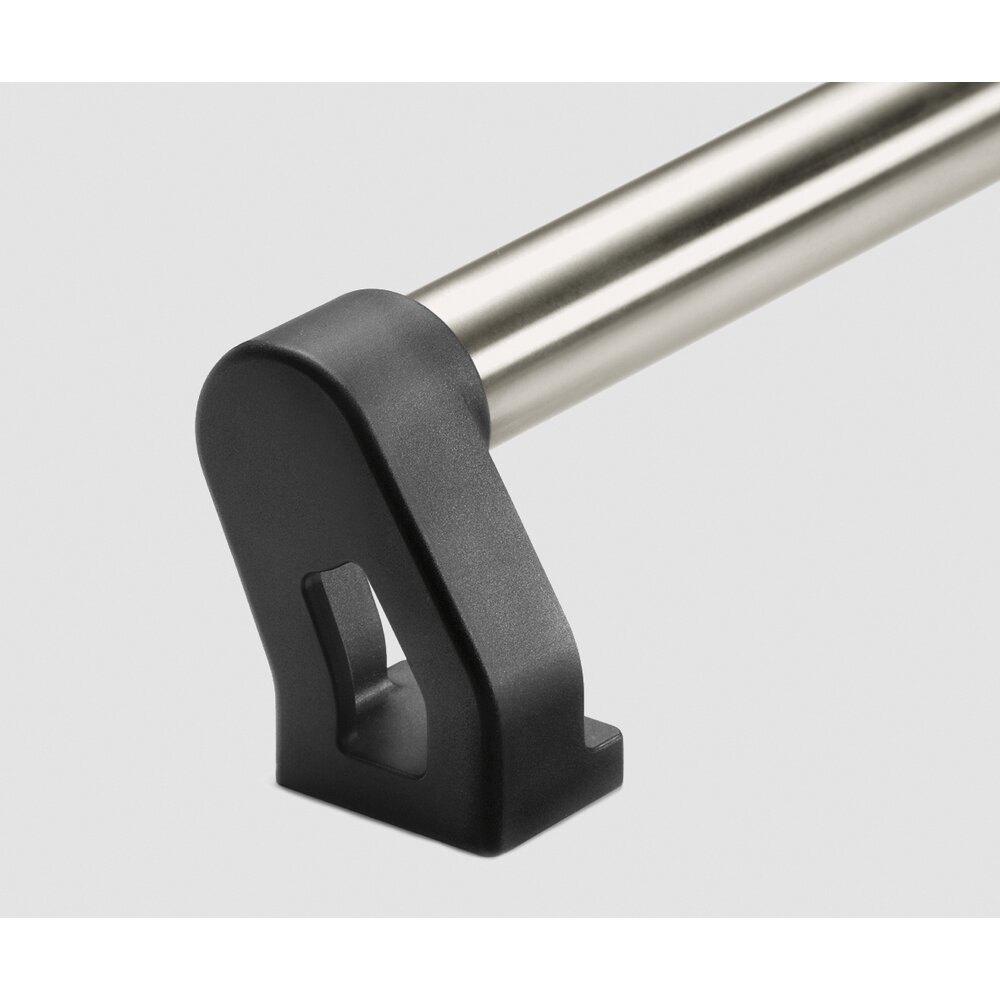

Multi-purpose Rohde handle types in 2 design dimensions for machinery and apparatus engineering. The variation RR-30.A with angled shanks also for applications on double doors.
Material:
Handle shanks made of high duty polyamide PA6, glass ball reinforced, black, similar to RAL 9005, half-matt, with fine structure. Connecting tubes made of aluminium AIMgSi 0.5.
Design advantages:

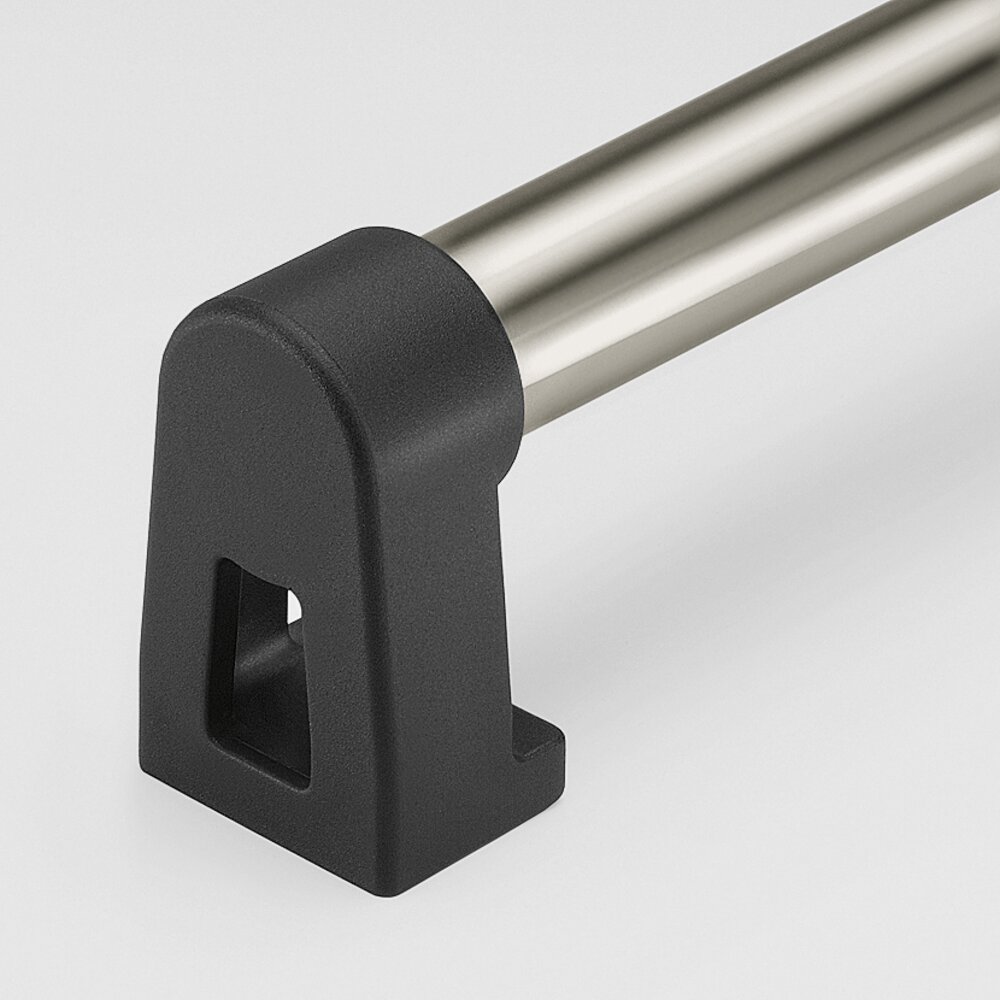

The handle shanks are provided with 4 clamping bars. They give firm fitting.
Version A:
Connecting tube ground and anodized in natural colour.

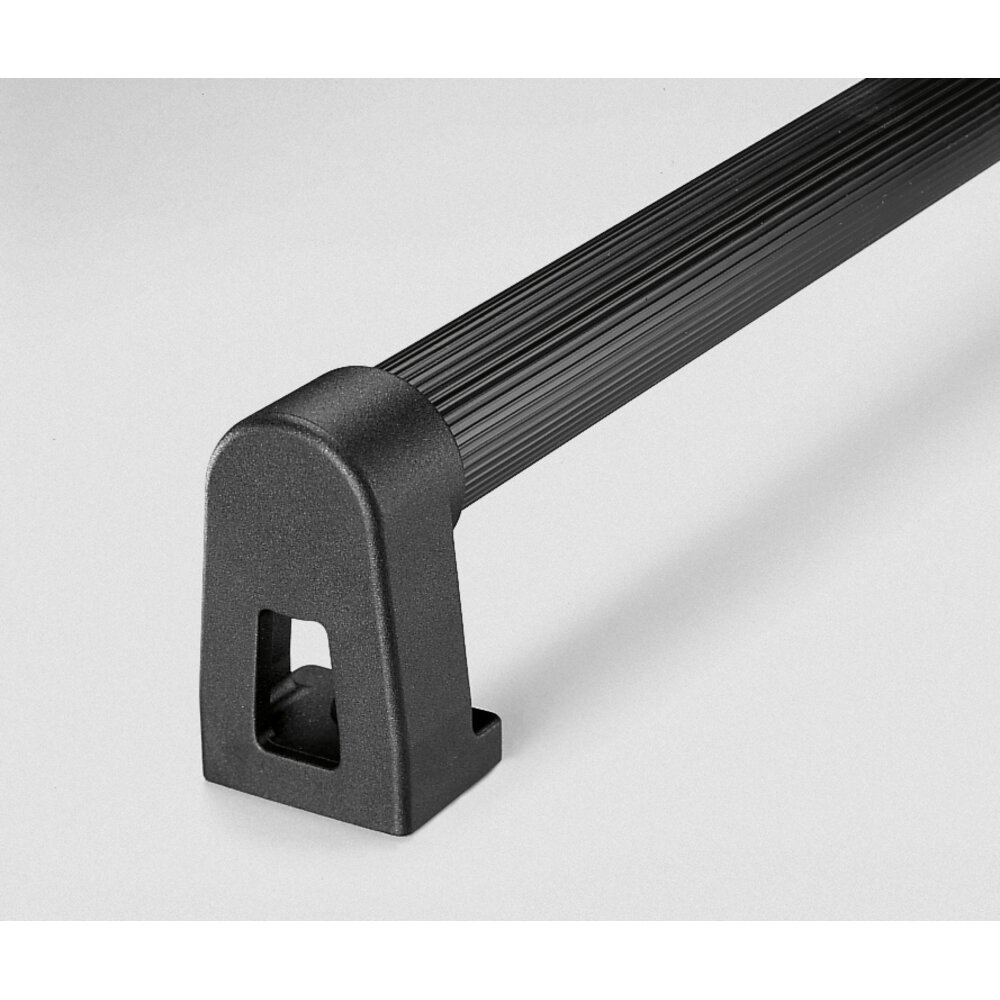

Version B:
Connecting tube with grooved plastic cover.
Version C:
Connecting tube black powder coated with fine structure.
Scope of delivery:
RR-20 including black galvanized hexagon screws (chromium VI free) M5x20 DIN 933 and galvanized nuts DIN 934 with washers DIN 125. RR-30 and RR-30.A same as above however with screws M8x25.
Note:
Any desired handle lengths on request.
Stress resistance:
min. 1000 N.
Unit of measure
|
||||
---|---|---|---|---|
Type | ||||
A | L |
anodized
Order-No. |
Aluminum with corrugated plastic coating
Order-No. |
Aluminum powder coated black
Order-No. |
A | L |
anodized
Order-No. |
Aluminum with corrugated plastic coating
Order-No. |
Aluminum powder coated black
Order-No. |
---|---|---|---|---|
A 150 | L 184 |
anodized
Order-No. RR-20.150.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-20.150.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-20.150.64 3D+CAD |
A 200 | L 234 |
anodized
Order-No. RR-20.200.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-20.200.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-20.200.64 3D+CAD |
A 250 | L 284 |
anodized
Order-No. RR-20.250.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-20.250.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-20.250.64 3D+CAD |
A 300 | L 334 |
anodized
Order-No. RR-20.300.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-20.300.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-20.300.64 3D+CAD |
A 350 | L 384 |
anodized
Order-No. RR-20.350.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-20.350.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-20.350.64 3D+CAD |
A 400 | L 434 |
anodized
Order-No. RR-20.400.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-20.400.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-20.400.64 3D+CAD |
A 500 | L 534 |
anodized
Order-No. RR-20.500.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-20.500.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-20.500.64 3D+CAD |
A 600 | L 634 |
anodized
Order-No. RR-20.600.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-20.600.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-20.600.64 3D+CAD |
Unit of measure
|
|||||
---|---|---|---|---|---|
Type | |||||
A | L |
Polished stainless steel
Order-No. |
anodized
Order-No. |
Aluminum with corrugated plastic coating
Order-No. |
Aluminum powder coated black
Order-No. |
A | L |
Polished stainless steel
Order-No. |
anodized
Order-No. |
Aluminum with corrugated plastic coating
Order-No. |
Aluminum powder coated black
Order-No. |
---|---|---|---|---|---|
A 150 | L 200 |
Polished stainless steel
Order-No. RR-30.150.37 3D+CAD |
anodized
Order-No. RR-30.150.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.150.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.150.64 3D+CAD |
A 200 | L 250 |
Polished stainless steel
Order-No. RR-30.200.37 3D+CAD |
anodized
Order-No. RR-30.200.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.200.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.200.64 3D+CAD |
A 250 | L 300 |
Polished stainless steel
Order-No. RR-30.250.37 3D+CAD |
anodized
Order-No. RR-30.250.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.250.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.250.64 3D+CAD |
A 300 | L 350 |
Polished stainless steel
Order-No. RR-30.300.37 3D+CAD |
anodized
Order-No. RR-30.300.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.300.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.300.64 3D+CAD |
A 350 | L 400 |
Polished stainless steel
Order-No. RR-30.350.37 3D+CAD |
anodized
Order-No. RR-30.350.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.350.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.350.64 |
A 400 | L 450 |
Polished stainless steel
Order-No. RR-30.400.37 3D+CAD |
anodized
Order-No. RR-30.400.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.400.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.400.64 3D+CAD |
A 500 | L 550 |
Polished stainless steel
Order-No. RR-30.500.37 3D+CAD |
anodized
Order-No. RR-30.500.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.500.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.500.64 3D+CAD |
A 600 | L 650 |
Polished stainless steel
Order-No. RR-30.600.37 3D+CAD |
anodized
Order-No. RR-30.600.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.600.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.600.64 3D+CAD |
Unit of measure
|
||||
---|---|---|---|---|
Type | ||||
A | L |
anodized
Order-No. |
Aluminum with corrugated plastic coating
Order-No. |
Aluminum powder coated black
Order-No. |
A | L |
anodized
Order-No. |
Aluminum with corrugated plastic coating
Order-No. |
Aluminum powder coated black
Order-No. |
---|---|---|---|---|
A 150 | L 200 |
anodized
Order-No. RR-30.A150.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.A150.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.A150.64 3D+CAD |
A 200 | L 250 |
anodized
Order-No. RR-30.A200.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.A200.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.A200.64 3D+CAD |
A 250 | L 300 |
anodized
Order-No. RR-30.A250.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.A250.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.A250.64 3D+CAD |
A 300 | L 350 |
anodized
Order-No. RR-30.A300.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.A300.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.A300.64 3D+CAD |
A 350 | L 400 |
anodized
Order-No. RR-30.A350.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.A350.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.A350.64 3D+CAD |
A 400 | L 450 |
anodized
Order-No. RR-30.A400.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.A400.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.A400.64 3D+CAD |
A 500 | L 550 |
anodized
Order-No. RR-30.A500.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.A500.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.A500.64 3D+CAD |
A 600 | L 650 |
anodized
Order-No. RR-30.A600.62 3D+CAD |
Aluminum with corrugated plastic coating
Order-No. RR-30.A600.63 3D+CAD |
Aluminum powder coated black
Order-No. RR-30.A600.64 3D+CAD |
Product Type | ||||
---|---|---|---|---|
Article | Version |
RR-20
Order-No. |
RR-30
Order-No. |
RR-30.A
Order-No. |
Article | Version |
RR-20
Order-No. |
RR-30
Order-No. |
RR-30.A
Order-No. |
---|---|---|---|---|
Article Aluminium connecting tube, 1 m, version A | Version — |
RR-20
Order-No. RR-20.001.01 |
RR-30
Order-No. RR-30.001.01 |
RR-30.A
Order-No. — |
Article Handle shank, 1 piece, with mounting material | Version — |
RR-20
Order-No. RR-20.000.84 |
RR-30
Order-No. RR-30.000.84 |
RR-30.A
Order-No. — |
Article Handle shank, 1 piece, with mounting material | Version left |
RR-20
Order-No. — |
RR-30
Order-No. — |
RR-30.A
Order-No. RR-30.AL000.84 |
Article Handle shank, 1 piece, with mounting material | Version right |
RR-20
Order-No. — |
RR-30
Order-No. — |
RR-30.A
Order-No. RR-30.AR000.84 |
Article Handle shank, 1 piece, without mounting material | Version — |
RR-20
Order-No. RR-20.0WS.84 |
RR-30
Order-No. RR-30.0WS.84 |
RR-30.A
Order-No. — |
Article Handle shank, 1 piece, without mounting material | Version left |
RR-20
Order-No. — |
RR-30
Order-No. — |
RR-30.A
Order-No. RR-30.ALOWS.84 |
Article Handle shank, 1 piece, without mounting material | Version right |
RR-20
Order-No. — |
RR-30
Order-No. — |
RR-30.A
Order-No. RR-30.AROWS.84 |
