材料和表面处理:
不锈钢管 ø35x2 mm,材料号 1.4301,经过精磨加工处理。圆形不锈钢 端头,材料号 1.4305,经过精车削加工。管支架, 由铝、铝镁硅合金 0.5 挤压制成,亚光,天然色,经过阳极氧化处理。
安装提示:
双拉手可以用随附的内六角圆柱头螺栓 M8x60 DIN 912 固定住门板厚度 6 – 20 mm 的门;用较长的标准螺栓可以在任意的门板厚度进行安装。
提示:
其他的规格型号,参见型号系列 U3。
承受重量:
至少 1000 N。
測量單位
|
|||
---|---|---|---|
描述 | |||
A | L |

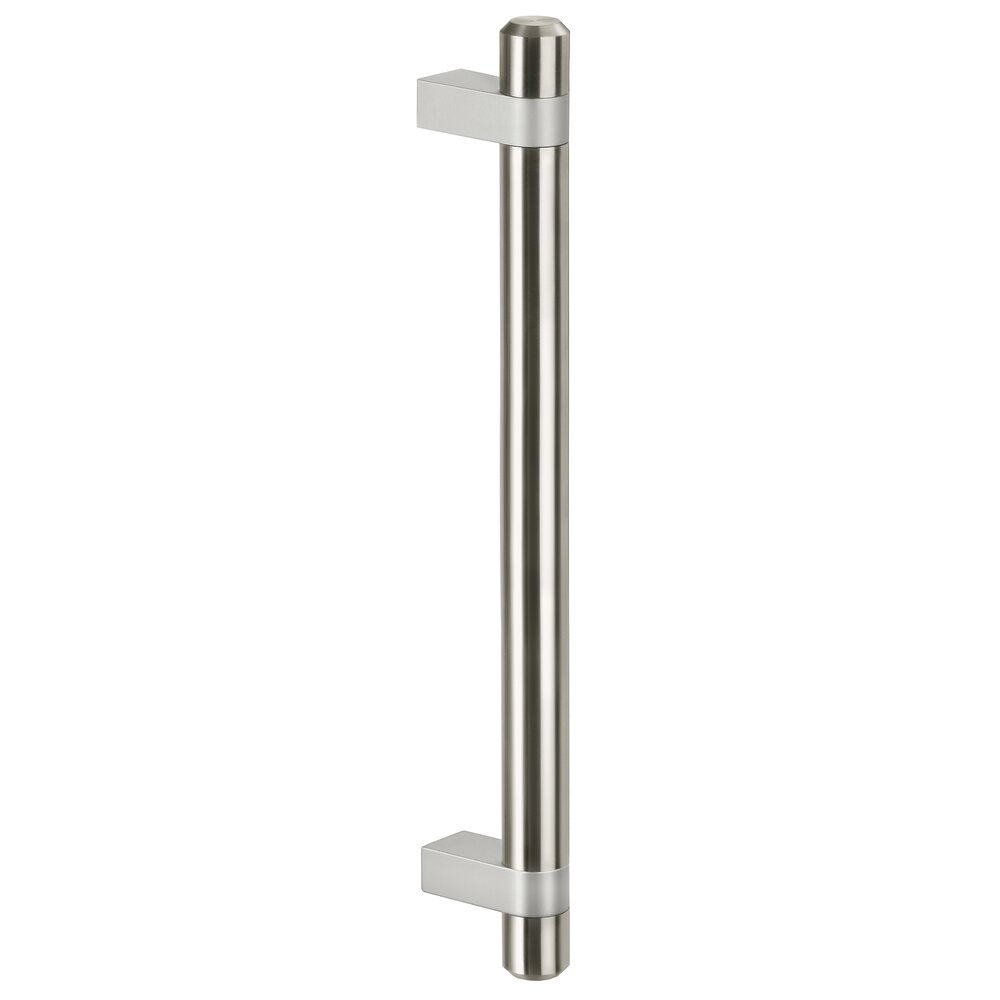

单个拉手
商品編號 |
双拉手
商品編號 |
A | L |
单个拉手
商品編號 |
双拉手
商品編號 |
---|---|---|---|
A 300 | L 395 |
单个拉手
商品編號 TL.U3-35.G300.EG 3D+CAD |
双拉手
商品編號 TL.U3-35.G300.DO 3D+CAD |
A 400 | L 495 |
单个拉手
商品編號 TL.U3-35.G400.EG 3D+CAD |
双拉手
商品編號 TL.U3-35.G400.DO 3D+CAD |
A 500 | L 595 |
单个拉手
商品編號 TL.U3-35.G500.EG 3D+CAD |
双拉手
商品編號 TL.U3-35.G500.DO 3D+CAD |
A 600 | L 695 |
单个拉手
商品編號 TL.U3-35.G600.EG 3D+CAD |
双拉手
商品編號 TL.U3-35.G600.DO 3D+CAD |
A 700 | L 795 |
单个拉手
商品編號 TL.U3-35.G700.EG 3D+CAD |
双拉手
商品編號 TL.U3-35.G700.DO 3D+CAD |
A 800 | L 895 |
单个拉手
商品編號 TL.U3-35.G800.EG 3D+CAD |
双拉手
商品編號 TL.U3-35.G800.DO 3D+CAD |
