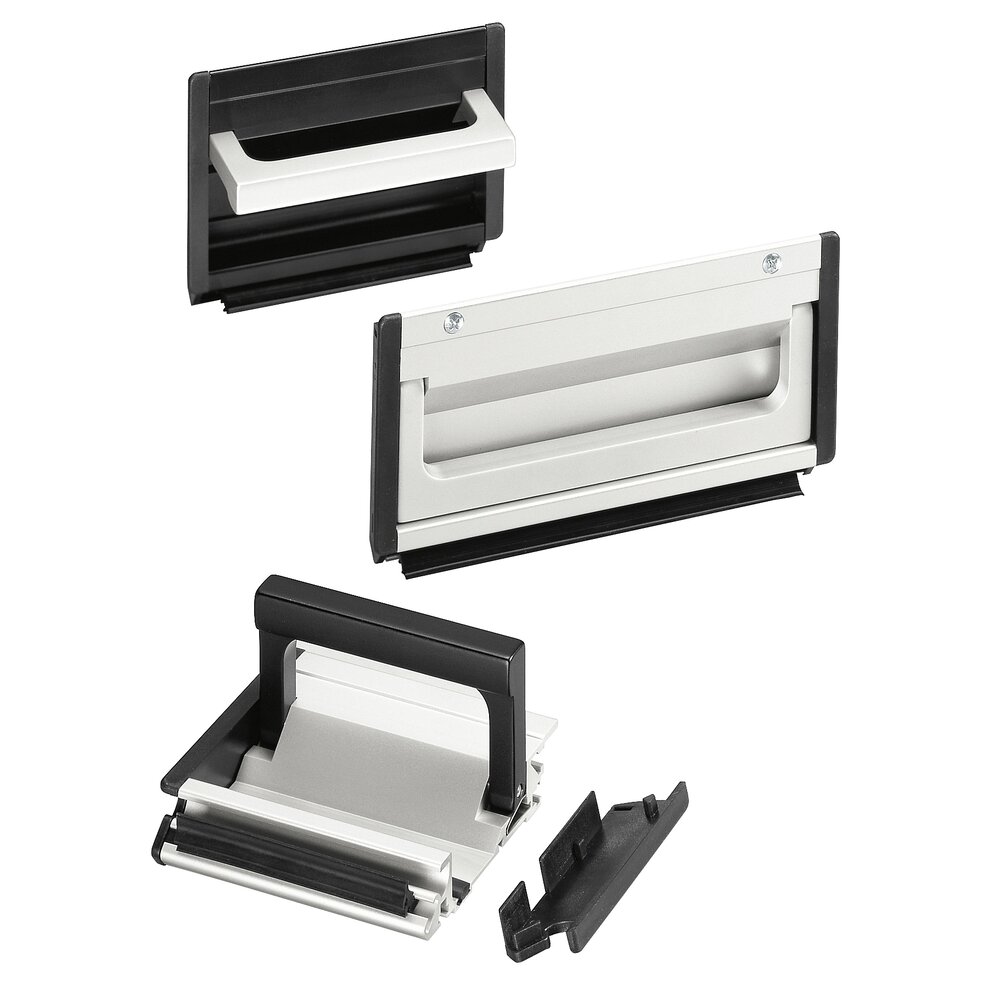

工業用ハンドル PK
特に高品質な トレイフラップハンドル、 標準寸法 のほかご希望の長さでも納品可能 です。
材質:
ハンドルトレイ及びフラップハンドルはs アルミ成型部材 ALMgSi0,5製。サイドエンドキャップ ポリアミド、繊細な艶消し、黒。
構造的特長:
これ以上簡単な取付は他にない。ボルト取付け無し、プレート厚み von 1 – 2.5 mm durch 2 ソフトプラスチック・プロフィール; 代替固定は皿 ボルト2本を外側から でも可能です。
M4ボルト用クロス溝2つ でアース接続可。部品取付サポート としても適します (四角ナットDIN 562）。
表面処理:
ハンドルトレイ及びフラップハンドル ガラスビーム処理、サテンと 陽極酸化処理済、豊富な色のコンビ
モデルA:
背面で押し付けられる上側の ラバープロフィールにより固定。
モデルB:
亜鉛メッキ皿ボルト2本、M4x8、DIN 966で外側から取り付け。
取り付け:
下側ラバープロフィールが 引き込まれた後、両側の サイドキャップが ハンドルトレイに押し付けられます。次に、取り付け用穴の下 縁の上で約45ｰで ハンドルを差し込み、 続いてハウジングウォ ールに押さえつけます。
次にお望みの仕様によっては 2つ目のラバープロフィールをラバープロフィールを 上の溝に押込む（図を参照）、又は、皿ボルト2本で取り付け ます。
支持力:
最小 500 N。
|
測定単位
|
|||||
|---|---|---|---|---|---|
| 折りたたみ式ハンドルの陽極酸化バージョン | |||||
| L | 継手タイプ | トレイ色 |
エクリュ
商品番号 |
黒
商品番号 |
取り付け開口部 |
| L | 継手タイプ | トレイ色 |
エクリュ
商品番号 |
黒
商品番号 |
取り付け開口部 |
|---|---|---|---|---|---|
| L 100 | 継手タイプ A | トレイ色 黒 |
エクリュ
商品番号 PK-73.A100.S1 3D+CAD |
黒
商品番号 PK-73.A100.S4 3D+CAD |
取り付け開口部 107 x 73 |
| L 100 | 継手タイプ A | トレイ色 自然系 |
エクリュ
商品番号 PK-73.A100.N1 3D+CAD |
黒
商品番号 PK-73.A100.N4 3D+CAD |
取り付け開口部 107 x 73 |
| L 100 | 継手タイプ B | トレイ色 黒 |
エクリュ
商品番号 PK-73.B100.S1 3D+CAD |
黒
商品番号 PK-73.B100.S4 3D+CAD |
取り付け開口部 107 x 73 |
| L 100 | 継手タイプ B | トレイ色 自然系 |
エクリュ
商品番号 PK-73.B100.N1 3D+CAD |
黒
商品番号 PK-73.B100.N4 3D+CAD |
取り付け開口部 107 x 73 |
| L 118 | 継手タイプ A | トレイ色 黒 |
エクリュ
商品番号 PK-73.A118.S1 3D+CAD |
黒
商品番号 PK-73.A118.S4 3D+CAD |
取り付け開口部 125 x 73 |
| L 118 | 継手タイプ A | トレイ色 自然系 |
エクリュ
商品番号 PK-73.A118.N1 3D+CAD |
黒
商品番号 PK-73.A118.N4 3D+CAD |
取り付け開口部 125 x 73 |
| L 118 | 継手タイプ B | トレイ色 黒 |
エクリュ
商品番号 PK-73.B118.S1 3D+CAD |
黒
商品番号 PK-73.B118.S4 3D+CAD |
取り付け開口部 125 x 73 |
| L 118 | 継手タイプ B | トレイ色 自然系 |
エクリュ
商品番号 PK-73.B118.N1 3D+CAD |
黒
商品番号 PK-73.B118.N4 3D+CAD |
取り付け開口部 125 x 73 |
| L 167 | 継手タイプ A | トレイ色 黒 |
エクリュ
商品番号 PK-73.A167.S1 3D+CAD |
黒
商品番号 PK-73.A167.S4 3D+CAD |
取り付け開口部 174 x 73 |
| L 167 | 継手タイプ A | トレイ色 自然系 |
エクリュ
商品番号 PK-73.A167.N1 3D+CAD |
黒
商品番号 PK-73.A167.N4 3D+CAD |
取り付け開口部 174 x 73 |
| L 167 | 継手タイプ B | トレイ色 黒 |
エクリュ
商品番号 PK-73.B167.S1 3D+CAD |
黒
商品番号 PK-73.B167.S4 3D+CAD |
取り付け開口部 174 x 73 |
| L 167 | 継手タイプ B | トレイ色 自然系 |
エクリュ
商品番号 PK-73.B167.N1 3D+CAD |
黒
商品番号 PK-73.B167.N4 3D+CAD |
取り付け開口部 174 x 73 |
