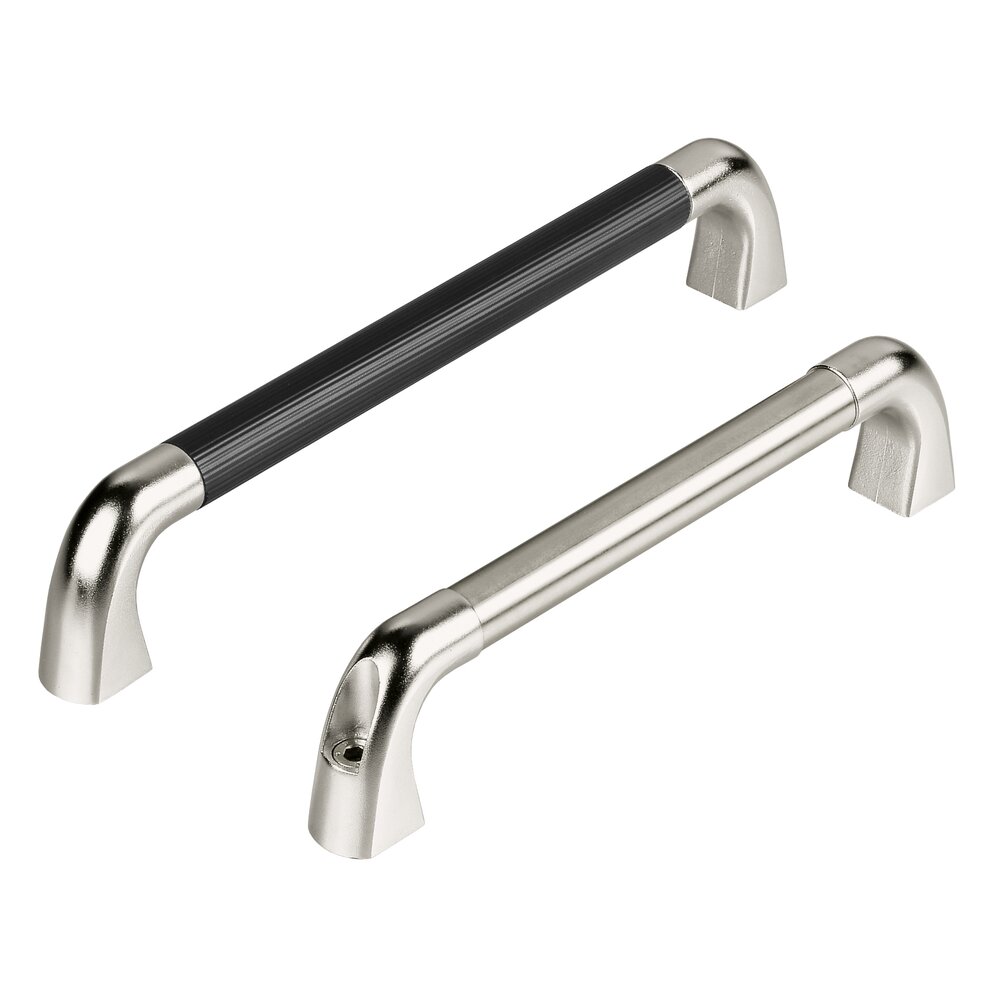

工業用ハンドル EU
材質:
質量感あるハンドルレッグ 焼流し精密鋳造品 G-X7 CrNiMoNb 18 10、 材質番号G 4581. ジョイント・パイプ及び取付材料 X5 CrNi 18 9、 材質番号1.4301。ハンドルレッグ、 ビーム処理及び 艶消し状の光沢感ある電解研磨。
ジョイント・パイプ 仕様 A 精密研磨加工済み 又は、仕様 B 波形処理樹脂カバー付き。
納品内容:
ハンドルタイプ EU-20.F シリンダーボルトにアレンキー M8x35 DIN 912、ナット DIN 934及びワッシャー DIN 125付き。
ハンドルタイプ EU-20.R 六角ボルトDIN 933及び ワッシャーDIN 125付き。
特別仕様:
その他ご希望のハンドル長さ ご相談ください。
支持力:
最小 1000 N。
Version EU-20.F
|
測定単位
|
|||
|---|---|---|---|
| タイプ | |||
| A | L |
ポリッシュステンレス
商品番号 |
波形処理樹脂カバー付き
商品番号 |
| A | L |
ポリッシュステンレス
商品番号 |
波形処理樹脂カバー付き
商品番号 |
|---|---|---|---|
| A 200 | L 226 |
ポリッシュステンレス
商品番号 EU-20.F200.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.F200.B 3D+CAD |
| A 250 | L 276 |
ポリッシュステンレス
商品番号 EU-20.F250.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.F250.B 3D+CAD |
| A 300 | L 326 |
ポリッシュステンレス
商品番号 EU-20.F300.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.F300.B 3D+CAD |
| A 350 | L 376 |
ポリッシュステンレス
商品番号 EU-20.F350.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.F350.B 3D+CAD |
| A 400 | L 426 |
ポリッシュステンレス
商品番号 EU-20.F400.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.F400.B 3D+CAD |
Version EU-20.R
|
測定単位
|
|||
|---|---|---|---|
| タイプ | |||
| A | L |
ポリッシュステンレス
商品番号 |
波形処理樹脂カバー付き
商品番号 |
| A | L |
ポリッシュステンレス
商品番号 |
波形処理樹脂カバー付き
商品番号 |
|---|---|---|---|
| A 200 | L 226 |
ポリッシュステンレス
商品番号 EU-20.R200.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.R200.B 3D+CAD |
| A 250 | L 276 |
ポリッシュステンレス
商品番号 EU-20.R250.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.R250.B 3D+CAD |
| A 300 | L 326 |
ポリッシュステンレス
商品番号 EU-20.R300.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.R300.B 3D+CAD |
| A 350 | L 376 |
ポリッシュステンレス
商品番号 EU-20.R350.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.R350.B 3D+CAD |
| A 400 | L 426 |
ポリッシュステンレス
商品番号 EU-20.R400.A 3D+CAD |
波形処理樹脂カバー付き
商品番号 EU-20.R400.B 3D+CAD |
