機能付ハンドル FG20
素材および表面：
楕円プロファイルアルミニウムAlMgSi 0.5製ハンドル、ビーズブラスト仕上げで、自然色または黒色にアルマイト処理
機能要素：
タイプによりプッシュボタン式または非常停止式

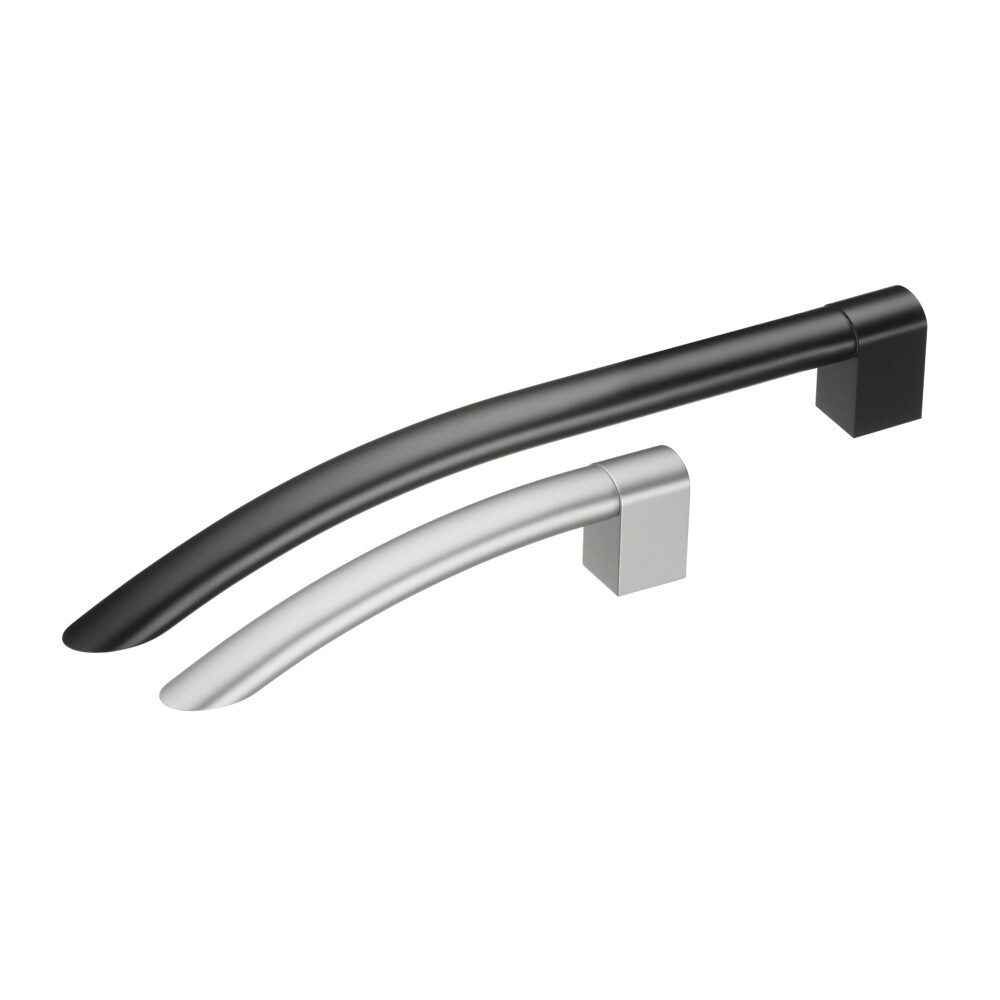

FG20-00: スイッチ要素なし
FG20-01: プッシュボタン１個

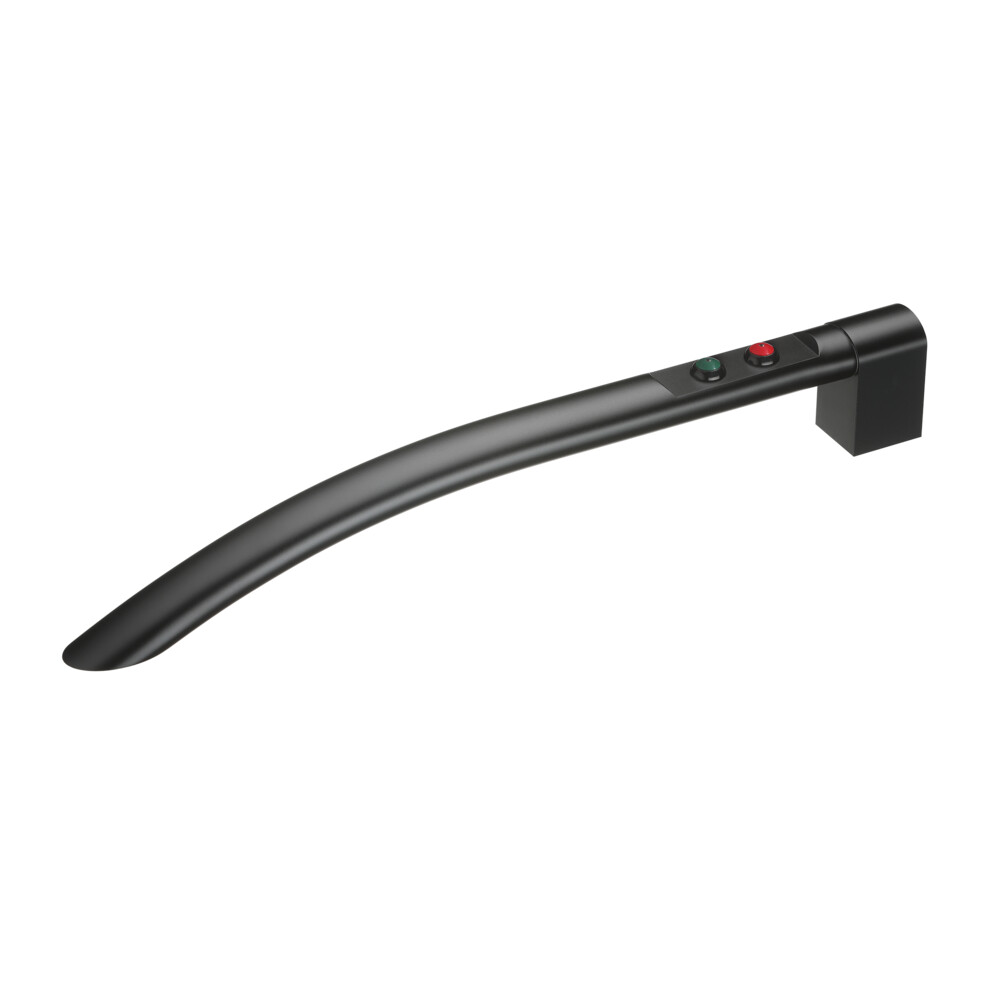

FG20-02: プッシュボタン２個
FG20-04: 非常停止とプッシュボタン１個
FG20-05: 非常停止とプッシュボタン２個

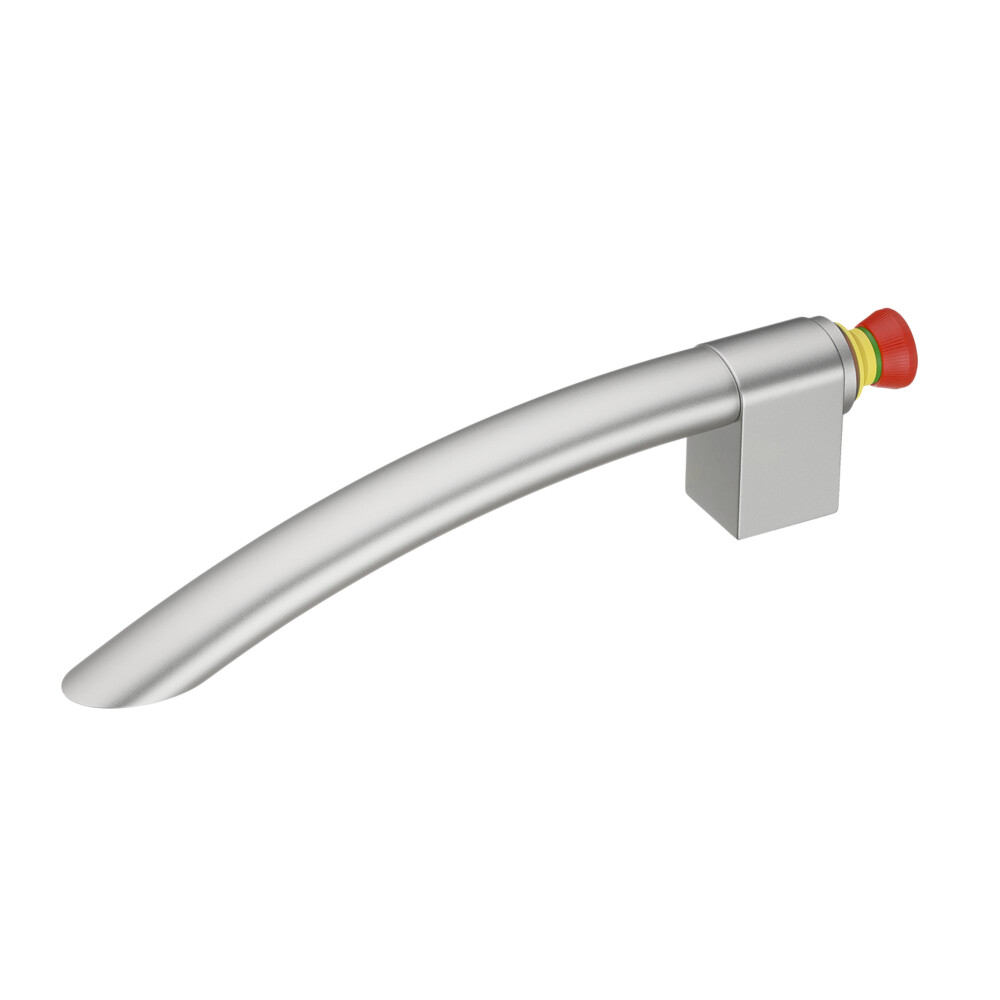

FG20-20: 非常停止

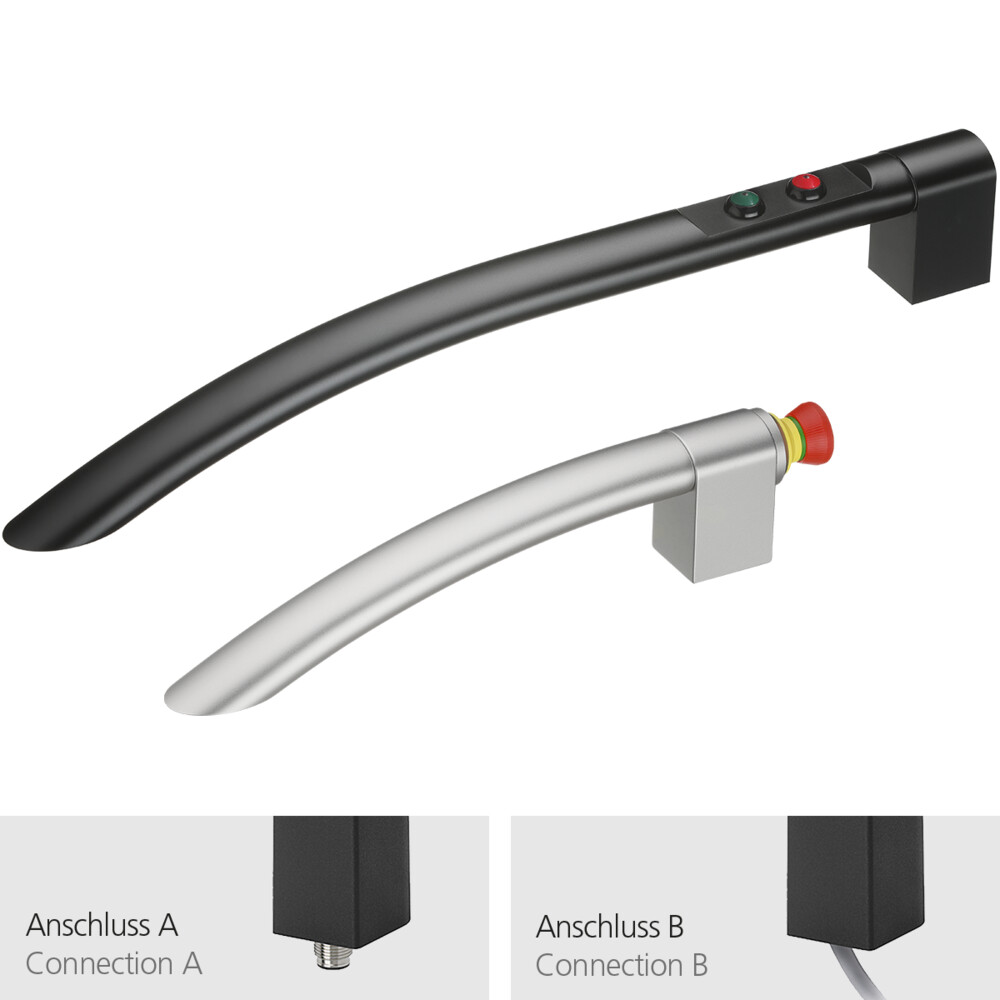

接続Ａ：
ネジ止め面より出ている４極または８極、12極のプラグM12１個
接続Ｂ（オプション）：
ネジ止め面から出ている５ｍまたは１０ｍの接続ケーブル
保護等級：
IP 65
注：
ご要望によりその他の長さのハンドル、ボタンの色も可
Version A
|
測定単位
|
||||
|---|---|---|---|---|
| タイプ | ||||
| 商品の種類 | 説明 | A |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 |
陽極酸化アルミニウム、光沢、黒
商品番号 |
| 商品の種類 | 説明 | A |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 |
陽極酸化アルミニウム、光沢、黒
商品番号 |
|---|---|---|---|---|
| 商品の種類 FG20-00 | 説明 カウンターハンドル、機能無し | A 230 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-00.A230.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-00.A230.14 3D+CAD |
| 商品の種類 FG20-00 | 説明 カウンターハンドル、機能無し | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-00.A330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-00.330.14 3D+CAD |
| 商品の種類 FG20-00 | 説明 カウンターハンドル、機能無し | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-00.A500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-00.A500.14 3D+CAD |
| 商品の種類 FG20-01 | 説明 1 押しボタン | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-01.A330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-01.A330.14 3D+CAD |
| 商品の種類 FG20-01 | 説明 1 押しボタン | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-01.A500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-01.A500.14 3D+CAD |
| 商品の種類 FG20-02 | 説明 2 つの押しボタン | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-02.A330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-02.A330.14 3D+CAD |
| 商品の種類 FG20-02 | 説明 2 つの押しボタン | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-02.A500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-02.A500.14 3D+CAD |
| 商品の種類 FG20-04 | 説明 1 押しボタン + 非常停止 | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-04.A330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-04.A330.14 3D+CAD |
| 商品の種類 FG20-04 | 説明 1 押しボタン + 非常停止 | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-04.A500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-04.A500.14 3D+CAD |
| 商品の種類 FG20-05 | 説明 2 押しボタン + 非常停止 | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-05.A330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-05.A330.14 3D+CAD |
| 商品の種類 FG20-05 | 説明 2 押しボタン + 非常停止 | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-05.A500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-05.A500.14 3D+CAD |
| 商品の種類 FG20-20 | 説明 非常停止 | A 230 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-20.A230.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-20.A230.14 3D+CAD |
| 商品の種類 FG20-20 | 説明 非常停止 | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-20.A500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-20.A500.14 3D+CAD |
Version B
|
測定単位
|
||||
|---|---|---|---|---|
| タイプ | ||||
| 商品の種類 | 説明 | A |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 |
陽極酸化アルミニウム、光沢、黒
商品番号 |
| 商品の種類 | 説明 | A |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 |
陽極酸化アルミニウム、光沢、黒
商品番号 |
|---|---|---|---|---|
| 商品の種類 FG20-00 | 説明 カウンターハンドル、機能無し | A 230 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-00.B230.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-00.B230.14 3D+CAD |
| 商品の種類 FG20-00 | 説明 カウンターハンドル、機能無し | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-00.B330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-00.B330.14 3D+CAD |
| 商品の種類 FG20-00 | 説明 カウンターハンドル、機能無し | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-00.B500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-00.B500.14 3D+CAD |
| 商品の種類 FG20-01 | 説明 1 押しボタン | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-01.B330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-01.B330.14 3D+CAD |
| 商品の種類 FG20-01 | 説明 1 押しボタン | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-01.B500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-01.B500.14 3D+CAD |
| 商品の種類 FG20-02 | 説明 2 つの押しボタン | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-02.B330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-02.B330.14 3D+CAD |
| 商品の種類 FG20-02 | 説明 2 つの押しボタン | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-02.B500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-02.B500.14 3D+CAD |
| 商品の種類 FG20-04 | 説明 1 押しボタン + 非常停止 | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-04.B330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-04.B330.14 3D+CAD |
| 商品の種類 FG20-04 | 説明 1 押しボタン + 非常停止 | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-04.B500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-04.B500.14 3D+CAD |
| 商品の種類 FG20-05 | 説明 2 押しボタン + 非常停止 | A 330 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-05.B330.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-05.B330.14 3D+CAD |
| 商品の種類 FG20-05 | 説明 2 押しボタン + 非常停止 | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-05.B500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-05.B500.14 3D+CAD |
| 商品の種類 FG20-20 | 説明 非常停止 | A 230 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-20.B230.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-20.B230.14 3D+CAD |
| 商品の種類 FG20-20 | 説明 非常停止 | A 500 |
陽極酸化アルミニウム、光沢のある、自然な色
商品番号 FG20-20.B500.11 3D+CAD |
陽極酸化アルミニウム、光沢、黒
商品番号 FG20-20.B500.14 3D+CAD |
| Handle accessories – Coupling with cable | |||||
|---|---|---|---|---|---|
| カップラー | 長さ |
4-polig / 4-pole
商品番号 |
8-polig / 8-pole
商品番号 |
12-polig / 12-pole
商品番号 |
|
| カップラー | 長さ |
4-polig / 4-pole
商品番号 |
8-polig / 8-pole
商品番号 |
12-polig / 12-pole
商品番号 |
|
|---|---|---|---|---|---|
|
カップラー 角度のついた | 長さ 5m |
4-polig / 4-pole
商品番号 FZ-KS.W04.05 |
8-polig / 8-pole
商品番号 Z-KS.W08.05 |
12-polig / 12-pole
商品番号 FZ-KS.W12.05 |
|
|
カップラー 角度のついた | 長さ 10m |
4-polig / 4-pole
商品番号 FZ-KS.W04.10 |
8-polig / 8-pole
商品番号 FZ-KS.W08.10 |
12-polig / 12-pole
商品番号 FZ-KS.W12.10 |
|
カップラー ストレート/アキシャル | 長さ 5m |
4-polig / 4-pole
商品番号 FZ-KS.G04.05 |
8-polig / 8-pole
商品番号 Z-KS.G08.05 |
12-polig / 12-pole
商品番号 FZ-KS.G12.05 |
|
カップラー ストレート/アキシャル | 長さ 10m |
4-polig / 4-pole
商品番号 FZ-KS.G04.10 |
8-polig / 8-pole
商品番号 FZ-KS.G08.10 |
12-polig / 12-pole
商品番号 FZ-KS.G12.10 |
