機能付ハンドル FG7-01, FG7-04

材質及び表面:
ハンドルバー、リ30x5 mmアルミニウム丸パイプAlMgSi0.5製。精密研磨加工済み及び  黒、陽極酸化処理済。ハンドルレッグ、ポリアミド製 PA6、黒、 精密構造

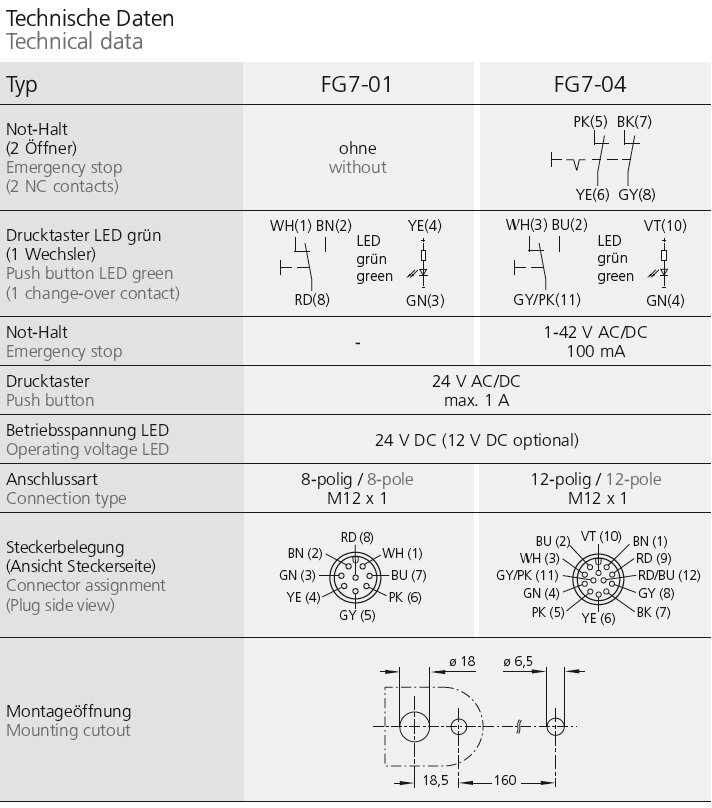

機能部:
FG7-01
プッシュボタン1個、 最大1A、LED付き。

FG7-02は2個の
プッシュボタン付き最大1A LED付き。

種別FG7-04及びFG7-05 追加の非常停止付き (オープナー2個)。

接続部A:
プラグは  パイプ軸にハンドルレッグ内設置です。

接続部B:
プラグは  ハンドルレッグのネジ込み表面設置です。

接続部C:
接続ケーブル  5mがハンドルレッグのネジ込み表面から引き出されて整備されています。接続部A及びCは  ストレート及び斜めハンドルレッグでダブルドアに  左及び右挿入仕様にて納品可能。

保護等級:
IP 54 (仕様A及びBではカップラーがボルト固定された状態)。

注意:
カウンターハンドル、  電気回路無しはハンドルU7をご参照ください。カップラーは10m  完成品ケーブル付き、アクセサリにて納品可能。その他のハンドル長さ、  陽極酸化処理仕様及びランプ付き非常停止ボタンに応じます。

続きを読む あまり見せない
  • カスタマイズされたハンドルの長さ
  • 顧客の要件に応じたボタンの割り当て
  • お客様の仕様に応じたボタン/ LEDの色
  • さらなる接続の可能性

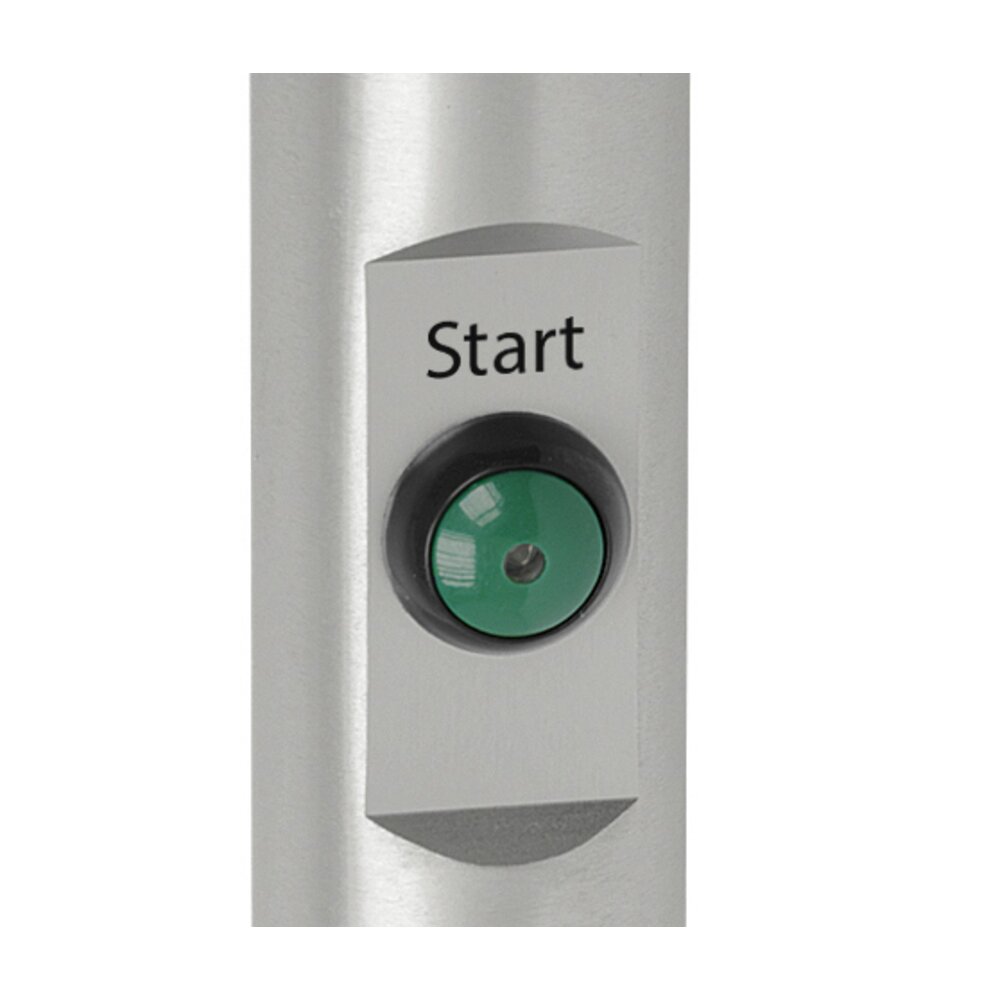

  • ラベリング可能
  • その他のカラーバージョン
続きを読む あまり見せない
測定単位
接続部
商品の種類 説明 ハンドルレッグ仕様 A / プラグ
商品番号
B / プラグ
商品番号
C / ケーブル
商品番号
商品の種類 説明 ハンドルレッグ仕様 A / プラグ
商品番号
B / プラグ
商品番号
C / ケーブル
商品番号
商品の種類 FG7-01 説明 1押しボタン ハンドルレッグ仕様 ストレート A / プラグ
商品番号
FG7-01.GA160.01 3D+CAD
B / プラグ
商品番号
FG7-01.GB160.01 3D+CAD
C / ケーブル
商品番号
FG7-01.GC160.01 3D+CAD
商品の種類 FG7-01 説明 1押しボタン ハンドルレッグ仕様 右側 A / プラグ
商品番号
FG7-01.RA160.01 3D+CAD
B / プラグ
商品番号
C / ケーブル
商品番号
FG7-01.RC160.01 3D+CAD
商品の種類 FG7-01 説明 1押しボタン ハンドルレッグ仕様 左側 A / プラグ
商品番号
FG7-01.LA160.01 3D+CAD
B / プラグ
商品番号
C / ケーブル
商品番号
FG7-01.LC160.01 3D+CAD
商品の種類 FG7-04 説明 1押しボタンおよび緊急停止 ハンドルレッグ仕様 ストレート A / プラグ
商品番号
FG7-04.GA160.01 3D+CAD
B / プラグ
商品番号
FG7-04.GB160.01 3D+CAD
C / ケーブル
商品番号
FG7-04.GC160.01 3D+CAD
商品の種類 FG7-04 説明 1押しボタンおよび緊急停止 ハンドルレッグ仕様 右側 A / プラグ
商品番号
FG7-04.RA160.01 3D+CAD
B / プラグ
商品番号
C / ケーブル
商品番号
FG7-04.RC160.01 3D+CAD
商品の種類 FG7-04 説明 1押しボタンおよび緊急停止 ハンドルレッグ仕様 左側 A / プラグ
商品番号
FG7-04.LA160.01 3D+CAD
B / プラグ
商品番号
C / ケーブル
商品番号
FG7-04.LC160.01 3D+CAD
ハンドル-アクセサリ
カップラー 8ピン (M12 x 1)
商品番号
12ピン (M12 x 1)
商品番号
カップラー 8ピン (M12 x 1)
商品番号
12ピン (M12 x 1)
商品番号
カップラー 角度のついた 8ピン (M12 x 1)
商品番号
FZ-KS.W08.10
12ピン (M12 x 1)
商品番号
FZ-KS.W12.10
カップラー ストレート/アキシャル 8ピン (M12 x 1)
商品番号
FZ-KS.G08.10
12ピン (M12 x 1)
商品番号
FZ-KS.G12.10 3D+CAD
