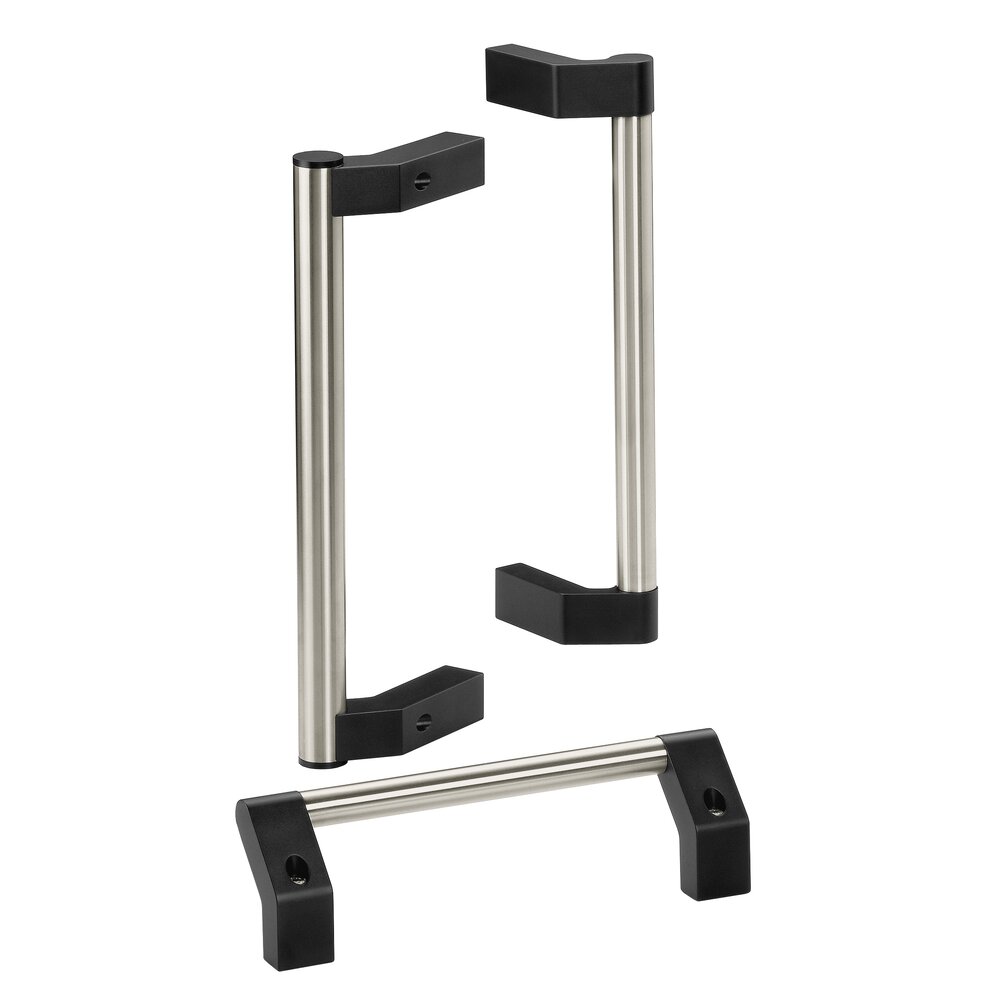

工業用ハンドル HH
相互インサート可能パイプハンドル
アクセスしにくいコーナー及び奥になった装置ドア等に最適。
仕様A:
ハンドルレッグ、押出成型アルミニウムAlMgSi0.5、艶消し状の光沢感、
黒、陽極酸化処理済。パイプ及びパイプジョイントボルト ステンレススチール製; パイプ
精密研磨加工済
仕様B:
全構成部品はアルミニウムAlMgSi0.5、黒パウダーコーティング
精密構造、パイプジョイントボルトはステンレススチール製。
納品内容:
ハンドルタイプHH-25、取付用シリンダーボルトにアレンキーM8 x
65 DIN 912、ナット及びワッシャー、ステンレススチール製、取付材料無し、その他のハンドルタイプ
を含む。
特別仕様:
他のお好きなハンドル長さに応じます。
支持力:
最小 1000 N
Version HH-25
|
測定単位
|
|||
|---|---|---|---|
| 説明 | |||
| A | L |
仕様A (パイプはステンレススチール製)
商品番号 |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 |
| A | L |
仕様A (パイプはステンレススチール製)
商品番号 |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 |
|---|---|---|---|
| A 200 | L 240 |
仕様A (パイプはステンレススチール製)
商品番号 HH-25.200.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-25.200.54 3D+CAD |
| A 300 | L 340 |
仕様A (パイプはステンレススチール製)
商品番号 HH-25.300.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-25.300.54 3D+CAD |
| A 400 | L 440 |
仕様A (パイプはステンレススチール製)
商品番号 HH-25.400.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-25.400.54 3D+CAD |
| A 500 | L 540 |
仕様A (パイプはステンレススチール製)
商品番号 HH-25.500.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-25.500.54 3D+CAD |
| A 600 | L 640 |
仕様A (パイプはステンレススチール製)
商品番号 HH-25.600.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-25.600.54 3D+CAD |
Version HH-30
|
測定単位
|
|||
|---|---|---|---|
| 説明 | |||
| A | L |
仕様A (パイプはステンレススチール製)
商品番号 |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 |
| A | L |
仕様A (パイプはステンレススチール製)
商品番号 |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 |
|---|---|---|---|
| A 200 | L 240 |
仕様A (パイプはステンレススチール製)
商品番号 HH-30.200.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-30.200.54 3D+CAD |
| A 300 | L 340 |
仕様A (パイプはステンレススチール製)
商品番号 HH-30.300.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-30.300.54 3D+CAD |
| A 400 | L 440 |
仕様A (パイプはステンレススチール製)
商品番号 HH-30.400.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-30.400.54 3D+CAD |
| A 500 | L 540 |
仕様A (パイプはステンレススチール製)
商品番号 HH-30.500.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-30.500.54 3D+CAD |
| A 600 | L 640 |
仕様A (パイプはステンレススチール製)
商品番号 HH-30.600.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-30.600.54 3D+CAD |
Version HH-35
|
測定単位
|
|||
|---|---|---|---|
| 説明 | |||
| A | L |
仕様A (パイプはステンレススチール製)
商品番号 |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 |
| A | L |
仕様A (パイプはステンレススチール製)
商品番号 |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 |
|---|---|---|---|
| A 400 | L 445 |
仕様A (パイプはステンレススチール製)
商品番号 HH-35.400.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-35.400.54 3D+CAD |
| A 500 | L 545 |
仕様A (パイプはステンレススチール製)
商品番号 HH-35.500.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-35.500.54 3D+CAD |
| A 600 | L 645 |
仕様A (パイプはステンレススチール製)
商品番号 HH-35.600.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-35.600.54 3D+CAD |
| A 700 | L 745 |
仕様A (パイプはステンレススチール製)
商品番号 HH-35.700.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-35.700.54 3D+CAD |
| A 800 | L 845 |
仕様A (パイプはステンレススチール製)
商品番号 HH-35.800.37 3D+CAD |
仕様B (ハンドル、黒パウダーコーティング)
商品番号 HH-35.800.54 3D+CAD |
