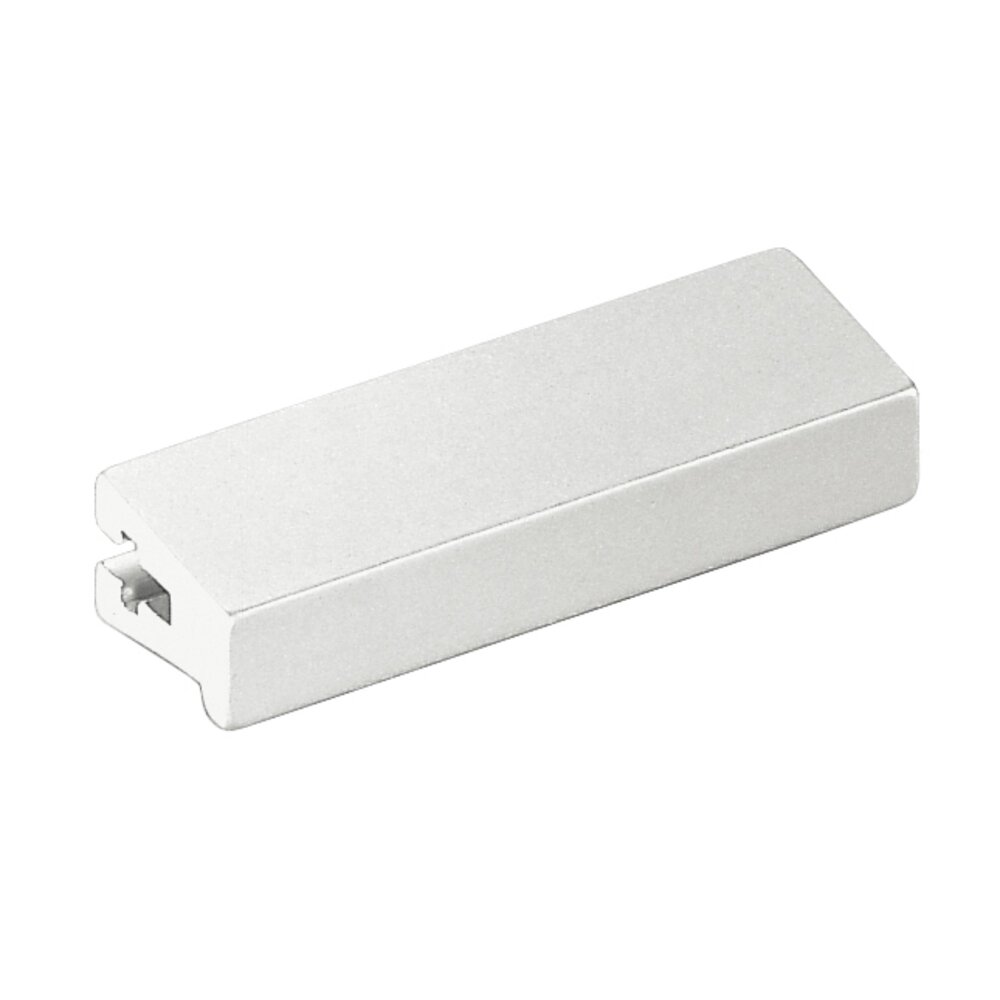

工業用ハンドル F2
汎用ハンドルバー、部分フロントプレート用 ラスター寸法5.08 mm = 1 TE (分割単位)。
材質:
アルミニウム・プロフィールAIMgSi0,5。
表面処理:
バレルフィニッシュ、艶消し加工及び 自然色又は黒 陽極酸化処理済。
取付ヒント：
フロントプレートハンドルバー F2-F5の全機種 には M2.5 用のクロスグルーブがあり DIN 933準拠ボルトヘッド又は DIN 439、 562及び934準拠ナット に適合し、規格化 カードアングル取り付け に向いています。
アクセサリ:
ハンドルバーにはご希望が あれば特殊幅2 mmの四角 ナットを納品できます。 ハンドルタイプ F3には 名称記載及び透明ストライプが入手可能です。
支持力:
最小 100 N。
|
測定単位
|
||||
|---|---|---|---|---|
| タイプ | ||||
| TE | R | L |
天然アルマイト
商品番号 |
陽極酸化アルミニウム黒
商品番号 |
| TE | R | L |
天然アルマイト
商品番号 |
陽極酸化アルミニウム黒
商品番号 |
|---|---|---|---|---|
| TE 3 | R 15,24 | L 14,6 |
天然アルマイト
商品番号 F2-03.014.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-03.014.04 3D+CAD |
| TE 4 | R 20,32 | L 19,7 |
天然アルマイト
商品番号 F2-04.019.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-04.019.04 3D+CAD |
| TE 5 | R 25,40 | L 24,8 |
天然アルマイト
商品番号 F2-05.024.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-05.024.04 3D+CAD |
| TE 6 | R 30,48 | L 29,9 |
天然アルマイト
商品番号 F2-06.029.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-06.029.04 3D+CAD |
| TE 8 | R 40,64 | L 40,0 |
天然アルマイト
商品番号 F2-08.040.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-08.040.04 3D+CAD |
| TE 12 | R 60,96 | L 60,3 |
天然アルマイト
商品番号 F2-12.060.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-12.060.04 3D+CAD |
| TE 14 | R 71,12 | L 70,5 |
天然アルマイト
商品番号 F2-14.070.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-14.070.04 3D+CAD |
| TE 20 | R 101,60 | L 101,0 |
天然アルマイト
商品番号 F2-20.101.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-20.101.04 3D+CAD |
| TE 42 | R 213,36 | L 212,6 |
天然アルマイト
商品番号 F2-42.212.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-42.212.04 3D+CAD |
| TE 60 | R 304,80 | L 304,1 |
天然アルマイト
商品番号 F2-60.304.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-60.304.04 3D+CAD |
| TE 84 | R 426,72 | L 426,0 |
天然アルマイト
商品番号 F2-84.426.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 F2-84.426.04 3D+CAD |
| 商品 | 色 | 商品番号 | |
|---|---|---|---|
| 商品 | 色 | 商品番号 | |
|---|---|---|---|
| 商品 成形材料, 1 m | 色 自然系 | 商品番号 F2-01.000.01 | |
| 商品 成形材料, 1 m | 色 黒 | 商品番号 F2-01.000.04 | |
|
商品 Square nut, blue galvanized | 色 — | 商品番号 MV-25.000.26 |
