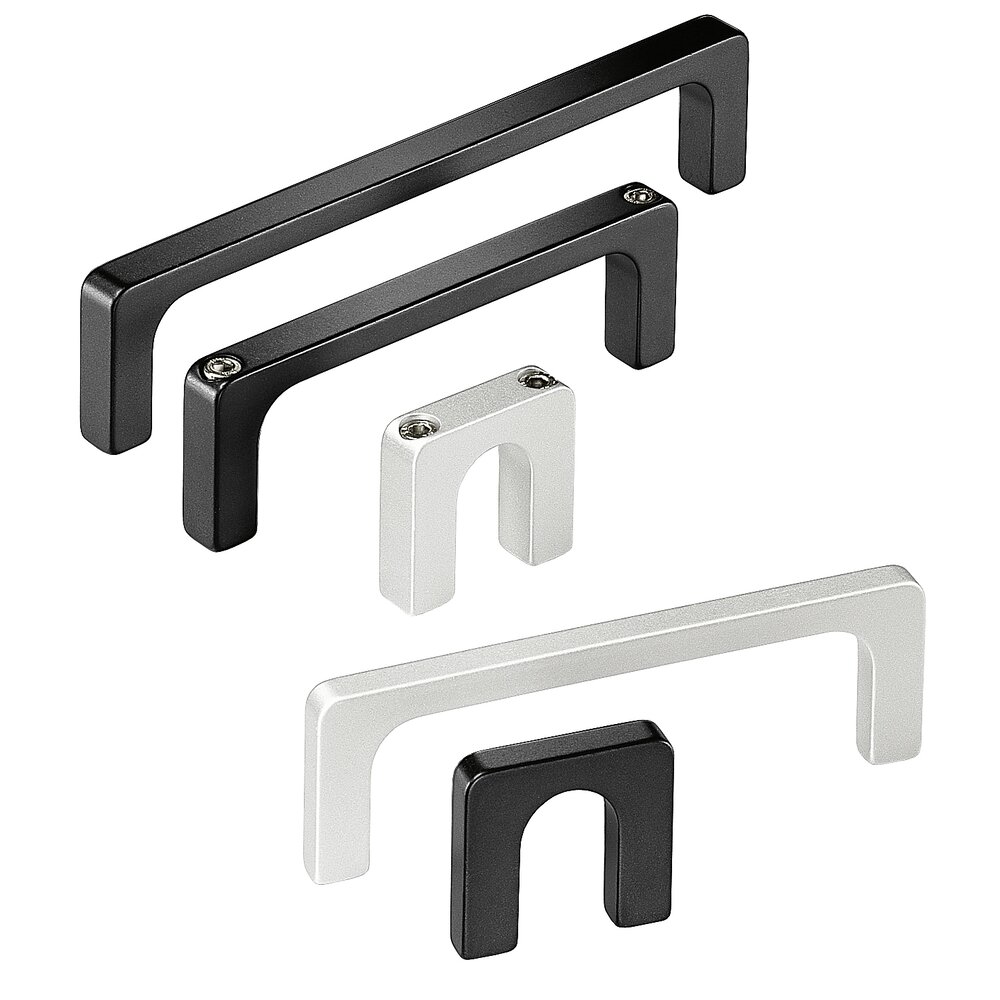

工業用ハンドル R
特に多面的及びきれいな形のモデルシリーズ は19インサート及び装置。
材質:
アルミ成型部材ALMgSi0,5製。
表面処理:
バレルフィニッシュ、艶消し加工及び自然色又は黒、陽極酸化処理済。
モデル R1 及び R2
幅及びネジサイズは多種有り、ハウジングの所定条件に適合可能です。
モデル R3
ボルト取り付けは前から。納品内容は次を含む – ステンレススチール シリンダーボルト、アレンキーM5x45 DIN 912及び亜鉛メッキ 自己固定型ロックプレートナット付き
19"-フロントプレート用ハンドルの意味:
HE = 高さの単位
1HE = 44.45 mm = 1 6/8
インチ、HE回りフロントプレート高さ x 44.45 mm – 0.8 mm
支持力:
最小 500 N。
Version R1-12
|
測定単位
|
|||||
|---|---|---|---|---|---|
| タイプ | |||||
| 取り付け 仕様 | L | A | H |
天然アルマイト
商品番号 |
陽極酸化アルミニウム黒
商品番号 |
| 取り付け 仕様 | L | A | H |
天然アルマイト
商品番号 |
陽極酸化アルミニウム黒
商品番号 |
|---|---|---|---|---|---|
| 取り付け 仕様 1 | L 67 | A 55 | H 88,1 (2HE) |
天然アルマイト
商品番号 R1-12.055.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R1-12.055.04 3D+CAD |
| 取り付け 仕様 1 | L 100 | A 88 | H 132,5 (3HE) |
天然アルマイト
商品番号 R1-12.088.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R1-12.088.04 3D+CAD |
| 取り付け 仕様 1 | L 132 | A 120 | H 177,0 (4HE) |
天然アルマイト
商品番号 R1-12.120.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R1-12.120.04 3D+CAD |
| 取り付け 仕様 1 | L 192 | A 180 | H 221,5 (5HE) |
天然アルマイト
商品番号 R1-12.180.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R1-12.180.04 3D+CAD |
| 取り付け 仕様 1 | L 247 | A 235 | H 266,0 (6HE) |
天然アルマイト
商品番号 R1-12.235.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R1-12.235.04 3D+CAD |
| 取り付け 仕様 2 | L 43,5 | A 32,0 | H 44,0 (1HE) |
天然アルマイト
商品番号 R1-12.032.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R1-12.032.04 3D+CAD |
| 取り付け 仕様 2 | L 87,5 | A 75,5 | H 88,1 (2HE) |
天然アルマイト
商品番号 R1-12.075.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R1-12.075.04 3D+CAD |
| 取り付け 仕様 2 | L 132 | A 120 | H 132,5 (3HE) |
天然アルマイト
商品番号 R1-12.120.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R1-12.120.04 3D+CAD |
| 取り付け 仕様 2 | L 265,5 | A 253,5 | H 266,0 (6HE) |
天然アルマイト
商品番号 R1-12.253.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R1-12.253.04 3D+CAD |
Version R2-08
|
測定単位
|
|||||
|---|---|---|---|---|---|
| タイプ | |||||
| 取り付け 仕様 | L | A | H |
天然アルマイト
商品番号 |
陽極酸化アルミニウム黒
商品番号 |
| 取り付け 仕様 | L | A | H |
天然アルマイト
商品番号 |
陽極酸化アルミニウム黒
商品番号 |
|---|---|---|---|---|---|
| 取り付け 仕様 1 | L 67 | A 55 | H 88,1 (2HE) |
天然アルマイト
商品番号 R2-08.055.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R2-08.055.04 3D+CAD |
| 取り付け 仕様 1 | L 100 | A 88 | H 132,5 (3HE) |
天然アルマイト
商品番号 R2-08.088.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R2-08.088.04 3D+CAD |
| 取り付け 仕様 1 | L 132 | A 120 | H 177,0 (4HE) |
天然アルマイト
商品番号 R2-08.120.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R2-08.120.04 3D+CAD |
| 取り付け 仕様 1 | L 192 | A 180 | H 221,5 (5HE) |
天然アルマイト
商品番号 R2-08.180.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R2-08.180.04 3D+CAD |
| 取り付け 仕様 1 | L 247 | A 235 | H 266,0 (6HE) |
天然アルマイト
商品番号 R2-08.235.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R2-08.235.04 3D+CAD |
| 取り付け 仕様 2 | L 43,5 | A 32,0 | H 44,0 (1HE) |
天然アルマイト
商品番号 R2-08.032.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R2-08.032.04 3D+CAD |
| 取り付け 仕様 2 | L 87,5 | A 75,5 | H 88,1 (2HE) |
天然アルマイト
商品番号 R2-08.075.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R2-08.075.04 3D+CAD |
| 取り付け 仕様 2 | L 132 | A 120 | H 132,5 (3HE) |
天然アルマイト
商品番号 R2-08.120.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R2-08.120.04 3D+CAD |
| 取り付け 仕様 2 | L 265,5 | A 253,5 | H 266,0 (6HE) |
天然アルマイト
商品番号 R2-08.253.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R2-08.253.04 3D+CAD |
Version R3-12
|
測定単位
|
|||||
|---|---|---|---|---|---|
| タイプ | |||||
| 取り付け 仕様 | L | A | H |
天然アルマイト
商品番号 |
陽極酸化アルミニウム黒
商品番号 |
| 取り付け 仕様 | L | A | H |
天然アルマイト
商品番号 |
陽極酸化アルミニウム黒
商品番号 |
|---|---|---|---|---|---|
| 取り付け 仕様 1 | L 67 | A 55 | H 88,1 (2HE) |
天然アルマイト
商品番号 R3-12.055.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R3-12.055.04 3D+CAD |
| 取り付け 仕様 1 | L 100 | A 88 | H 132,5 (3HE) |
天然アルマイト
商品番号 R3-12.088.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R3-12.088.04 3D+CAD |
| 取り付け 仕様 1 | L 132 | A 120 | H 177,0 (4HE) |
天然アルマイト
商品番号 R3-12.120.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R3-12.120.04 3D+CAD |
| 取り付け 仕様 1 | L 192 | A 180 | H 221,5 (5HE) |
天然アルマイト
商品番号 R3-12.180.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R3-12.180.04 3D+CAD |
| 取り付け 仕様 1 | L 247 | A 235 | H 266,0 (6HE) |
天然アルマイト
商品番号 R3-12.235.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R3-12.235.04 3D+CAD |
| 取り付け 仕様 2 | L 43,5 | A 32,0 | H 44,0 (1HE) |
天然アルマイト
商品番号 R3-12.032.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R3-12.032.04 3D+CAD |
| 取り付け 仕様 2 | L 87,5 | A 75,5 | H 88,1 (2HE) |
天然アルマイト
商品番号 R3-12.075.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R3-12.075.04 3D+CAD |
| 取り付け 仕様 2 | L 132 | A 120 | H 132,5 (3HE) |
天然アルマイト
商品番号 R3-12.120.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R3-12.120.04 3D+CAD |
| 取り付け 仕様 2 | L 265,5 | A 253,5 | H 266,0 (6HE) |
天然アルマイト
商品番号 R3-12.253.01 3D+CAD |
陽極酸化アルミニウム黒
商品番号 R3-12.253.04 3D+CAD |
