Maniglie HH
Maniglie tubolari assemblabili per angoli difficilmente accessibili e sportelli di macchinari in posizione remota.
Versione A:
Supporti in alluminio AlMgSi 0,5 estruso in avanti, semilucidi, neri anodizzati. Tubo e viti di collegamento del tubo in acciaio inox; tubo rettificato di precisione.
Versione B:
Tutti i componenti sono in alluminio AlMgSi 0,5, neri rivestiti con polveri con struttura fine; viti di collegamento del tubo in acciaio inox.
Standard di fornitura:
Modello di maniglia HH-25 da montare, completo di viti a testa cilindrica con esagono cavo M8 x 65 DIN 912, dadi e rondelle in acciaio inox; altri modelli di maniglia senza materiale di fissaggio.
Versioni speciali:
Altre lunghezze di maniglia a scelta su richiesta.
Portata:
min. 1000 N.
Version HH-25
|
unità di misura
|
|||
|---|---|---|---|
| Descrizione | |||
| A | L |
Versione A (tubo in acciaio inox)
N. d'ordine |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine |
| A | L |
Versione A (tubo in acciaio inox)
N. d'ordine |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine |
|---|---|---|---|
| A 200 | L 240 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-25.200.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-25.200.54 3D+CAD |
| A 300 | L 340 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-25.300.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-25.300.54 3D+CAD |
| A 400 | L 440 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-25.400.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-25.400.54 3D+CAD |
| A 500 | L 540 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-25.500.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-25.500.54 3D+CAD |
| A 600 | L 640 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-25.600.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-25.600.54 3D+CAD |
Version HH-30
|
unità di misura
|
|||
|---|---|---|---|
| Descrizione | |||
| A | L |
Versione A (tubo in acciaio inox)
N. d'ordine |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine |
| A | L |
Versione A (tubo in acciaio inox)
N. d'ordine |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine |
|---|---|---|---|
| A 200 | L 240 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-30.200.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-30.200.54 3D+CAD |
| A 300 | L 340 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-30.300.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-30.300.54 3D+CAD |
| A 400 | L 440 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-30.400.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-30.400.54 3D+CAD |
| A 500 | L 540 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-30.500.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-30.500.54 3D+CAD |
| A 600 | L 640 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-30.600.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-30.600.54 3D+CAD |

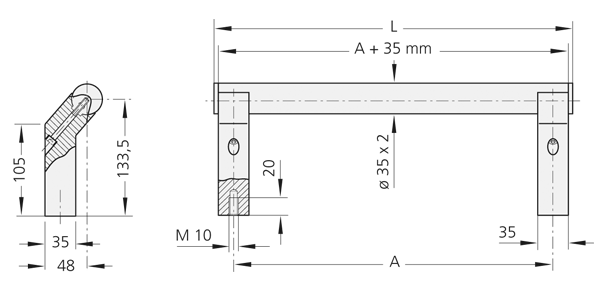

Version HH-35
|
unità di misura
|
|||
|---|---|---|---|
| Descrizione | |||
| A | L |
Versione A (tubo in acciaio inox)
N. d'ordine |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine |
| A | L |
Versione A (tubo in acciaio inox)
N. d'ordine |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine |
|---|---|---|---|
| A 400 | L 445 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-35.400.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-35.400.54 3D+CAD |
| A 500 | L 545 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-35.500.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-35.500.54 3D+CAD |
| A 600 | L 645 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-35.600.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-35.600.54 3D+CAD |
| A 700 | L 745 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-35.700.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-35.700.54 3D+CAD |
| A 800 | L 845 |
Versione A (tubo in acciaio inox)
N. d'ordine HH-35.800.37 3D+CAD |
Versione B (maniglia nera rivestita con polveri)
N. d'ordine HH-35.800.54 3D+CAD |
