Maniglie U10
Materiale e superficie:
Gamba dell'impugnatura in poliammide PA 6 per impieghi gravosi, rinforzata con microsfere di vetro, colore nero, semiopaca, con struttura fine.
Versione A:
Tubo di collegamento in alluminio AIMgSi 0,5, non lucidato e anodizzato in colore naturale.
Versione B:
Tubo di collegamento in alluminio AIMgSi 0,5, rettificato e anodizzato in colore naturale.
Versione C:
Tubo di collegamento in alluminio AIMgSi 0,5, rettificato e anodizzato nero.
Capacità di carico:
Min. 1000 N.
Nota:
Le viti di fissaggio autofilettanti sono incluse nella fornitura. La coppia di serraggio massima è di 7 Nm.
Qualsiasi lunghezza di maniglia e colori di finitura disponibile su richiesta.
Leggi altro mostra di meno
|

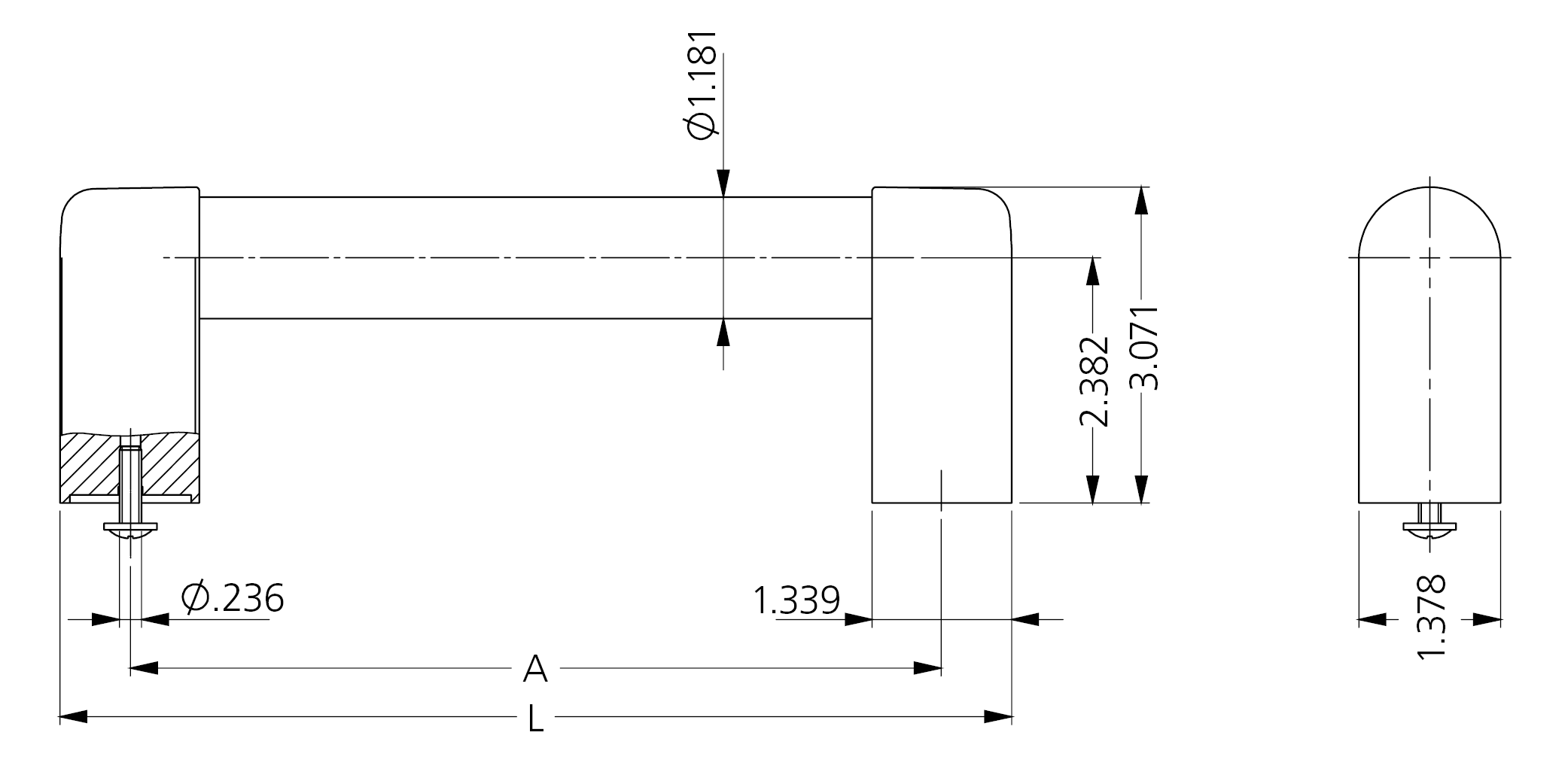

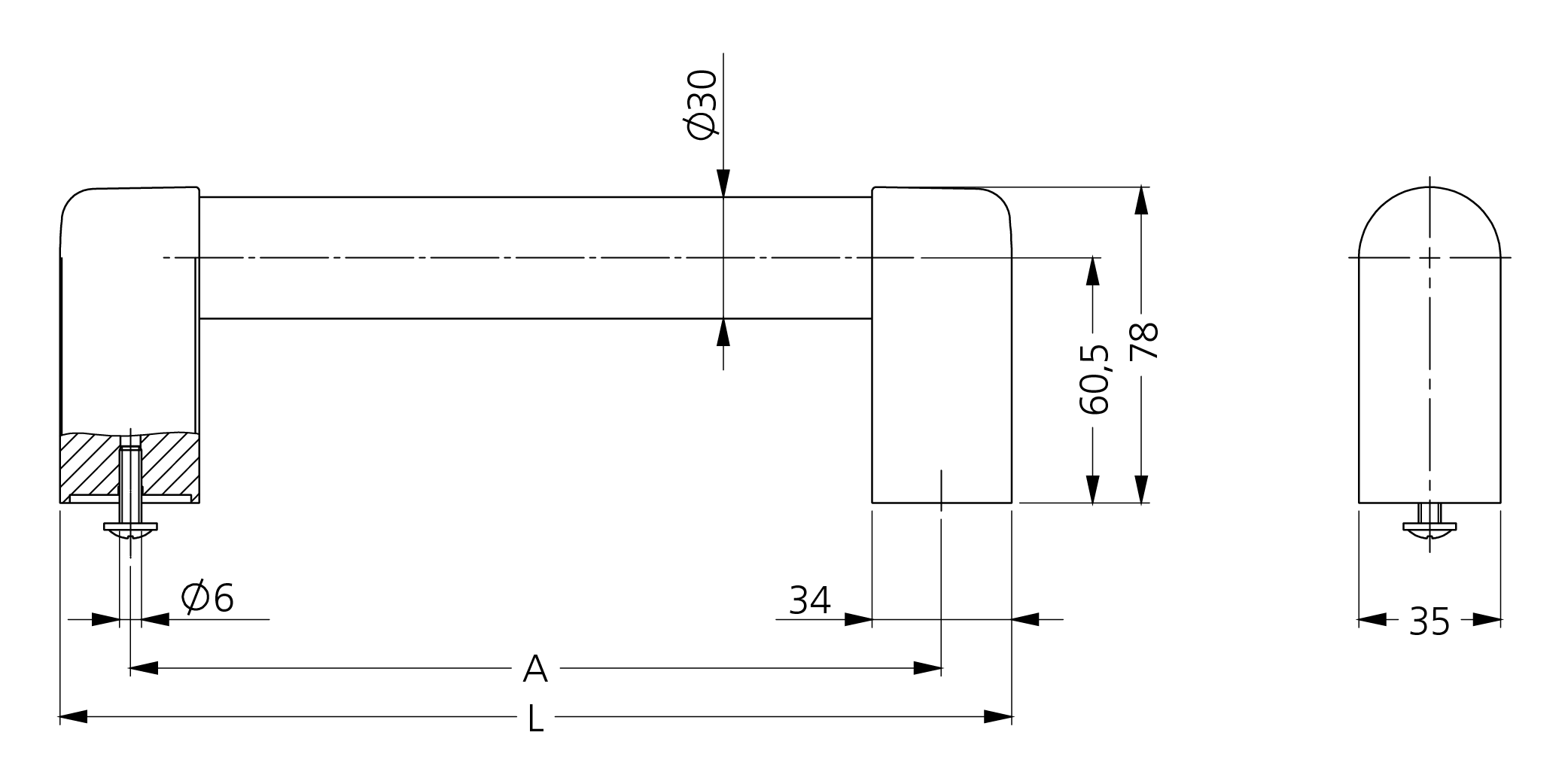

unità di misura
|
||||
|---|---|---|---|---|
| Descrizione | ||||
| A | L |
Version A
N. d'ordine |
Version B
N. d'ordine |
Version C
N. d'ordine |
| A | L |
Version A
N. d'ordine |
Version B
N. d'ordine |
Version C
N. d'ordine |
|---|---|---|---|---|
| A 250 | L 280 |
Version A
N. d'ordine U10-30.250.21 3D+CAD |
Version B
N. d'ordine U10-30.250.01 3D+CAD |
Version C
N. d'ordine U10-30.250.04 3D+CAD |
| A 300 | L 330 |
Version A
N. d'ordine U10-30.300.21 3D+CAD |
Version B
N. d'ordine U10-30.300.01 3D+CAD |
Version C
N. d'ordine U10-30.300.04 3D+CAD |
| A 350 | L 380 |
Version A
N. d'ordine U10-30.350.21 3D+CAD |
Version B
N. d'ordine U10-30.350.01 3D+CAD |
Version C
N. d'ordine U10-30.350.04 3D+CAD |
| A 400 | L 430 |
Version A
N. d'ordine U10-30.400.21 3D+CAD |
Version B
N. d'ordine U10-30.400.01 3D+CAD |
Version C
N. d'ordine U10-30.400.04 3D+CAD |
| A 500 | L 530 |
Version A
N. d'ordine U10-30.500.21 3D+CAD |
Version B
N. d'ordine U10-30.500.01 3D+CAD |
Version C
N. d'ordine U10-30.500.04 3D+CAD |
