Maniglie EC
Materiale:
Maniglie in poliammide PA6, rinforzato con sfere di vetro.
Versioni:
Nero, simile a RAL 9005 oppure arancione, simile a RAL 2009, semiopaca con struttura fine per viti a testa cilindrica M8, DIN 912 o viti a testa svasata M6, DIN 7991.
Portata:
min. 1000 N.

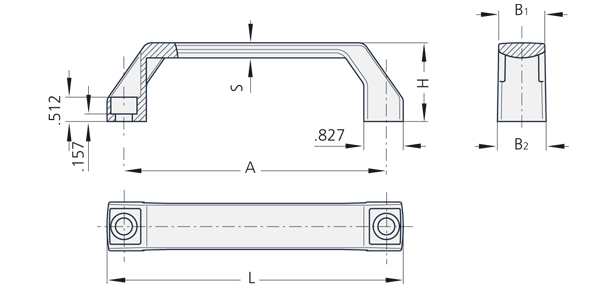

Version EC-01
|
unità di misura
|
|||||||
|---|---|---|---|---|---|---|---|
| Versione | |||||||
| A | L |
arancione
N. d'ordine |
nero
N. d'ordine |
B₁ | B₂ | H | S |
| A | L |
arancione
N. d'ordine |
nero
N. d'ordine |
B₁ | B₂ | H | S |
|---|---|---|---|---|---|---|---|
| A 120 | L 138 |
arancione
N. d'ordine EC-01.120.09 3D+CAD |
nero
N. d'ordine EC-01.120.84 3D+CAD |
B₁ 24,5 | B₂ 26 | H 42 | S 8 |
| A 140 | L 158 |
arancione
N. d'ordine EC-01.140.09 3D+CAD |
nero
N. d'ordine EC-01.140.84 3D+CAD |
B₁ 24,5 | B₂ 26 | H 42 | S 8 |
| A 160 | L 178 |
arancione
N. d'ordine EC-01.160.09 3D+CAD |
nero
N. d'ordine EC-01.160.84 3D+CAD |
B₁ 26,5 | B₂ 28 | H 45 | S 9 |
Version EC-02
|
unità di misura
|
|||||||
|---|---|---|---|---|---|---|---|
| Versione | |||||||
| A | L |
arancione
N. d'ordine |
nero
N. d'ordine |
B₁ | B₂ | H | S |
| A | L |
arancione
N. d'ordine |
nero
N. d'ordine |
B₁ | B₂ | H | S |
|---|---|---|---|---|---|---|---|
| A 120 | L 138 |
arancione
N. d'ordine EC-02.120.09 3D+CAD |
nero
N. d'ordine EC-02.120.84 3D+CAD |
B₁ 24,5 | B₂ 26 | H 42 | S 8 |
| A 140 | L 158 |
arancione
N. d'ordine EC-02.140.09 3D+CAD |
nero
N. d'ordine EC-02.140.84 3D+CAD |
B₁ 24,5 | B₂ 26 | H 42 | S 8 |
| A 160 | L 178 |
arancione
N. d'ordine EC-02.160.09 3D+CAD |
nero
N. d'ordine EC-02.160.84 3D+CAD |
B₁ 26,5 | B₂ 28 | H 45 | S 9 |
