Maniglie M3
Maniglie per macchinari angolate per il montaggio a vite anteriore.
Materiale e trattamento superficie:
Staffa di giunzione in Ø20 oppure Ø30, alluminio tondo AIMgSi 0,5; anodizzato brillante opaco, in 2 versioni di colori. In alternativa verniciatura a polvere nera.
Fornitura:
Incluse viti a testa cilindrica zincate nere (prive di cromo VI) con esagono incassato M8x30 oppure M10x45, DIN 912 e dadi zincati DIN 934 con rondelle DIN 125.
Portata:
min. 800 N.

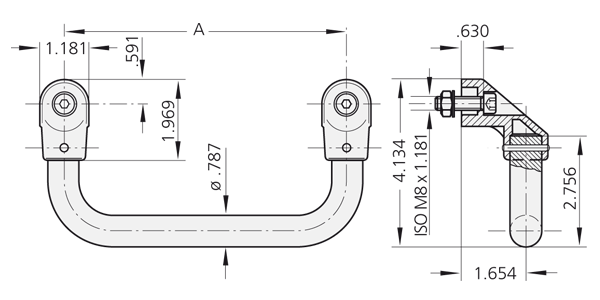

Version M3-20
|
unità di misura
|
|||
|---|---|---|---|
| genere | |||
| A |
Esecuzione eloxale ecru
N. d'ordine |
Alluminio anodizzato nero
N. d'ordine |
verniciato a polvere nera
N. d'ordine |
| A |
Esecuzione eloxale ecru
N. d'ordine |
Alluminio anodizzato nero
N. d'ordine |
verniciato a polvere nera
N. d'ordine |
|---|---|---|---|
| A 200 |
Esecuzione eloxale ecru
N. d'ordine M3-20.A200.11 3D+CAD |
Alluminio anodizzato nero
N. d'ordine M3-20.A200.14 3D+CAD |
verniciato a polvere nera
N. d'ordine M3-20.A200.54 3D+CAD |
| A 250 |
Esecuzione eloxale ecru
N. d'ordine M3-20.A250.11 3D+CAD |
Alluminio anodizzato nero
N. d'ordine M3-20.A250.14 3D+CAD |
verniciato a polvere nera
N. d'ordine M3-20.A250.54 3D+CAD |
| A 300 |
Esecuzione eloxale ecru
N. d'ordine M3-20.A300.11 3D+CAD |
Alluminio anodizzato nero
N. d'ordine M3-20.A300.14 3D+CAD |
verniciato a polvere nera
N. d'ordine M3-20.A300.54 3D+CAD |
| A 350 |
Esecuzione eloxale ecru
N. d'ordine M3-20.A350.11 3D+CAD |
Alluminio anodizzato nero
N. d'ordine M3-20.A350.14 3D+CAD |
verniciato a polvere nera
N. d'ordine M3-20.A350.54 3D+CAD |
| A 400 |
Esecuzione eloxale ecru
N. d'ordine M3-20.A400.11 3D+CAD |
Alluminio anodizzato nero
N. d'ordine M3-20.A400.14 3D+CAD |
verniciato a polvere nera
N. d'ordine M3-20.A400.54 3D+CAD |
Version M3-30
|
unità di misura
|
|||
|---|---|---|---|
| genere | |||
| A |
Esecuzione eloxale ecru
N. d'ordine |
Alluminio anodizzato nero
N. d'ordine |
verniciato a polvere nera
N. d'ordine |
| A |
Esecuzione eloxale ecru
N. d'ordine |
Alluminio anodizzato nero
N. d'ordine |
verniciato a polvere nera
N. d'ordine |
|---|---|---|---|
| A 300 |
Esecuzione eloxale ecru
N. d'ordine M3-30.A300.11 3D+CAD |
Alluminio anodizzato nero
N. d'ordine M3-30.A300.14 3D+CAD |
verniciato a polvere nera
N. d'ordine M3-30.A300.54 3D+CAD |
| A 400 |
Esecuzione eloxale ecru
N. d'ordine M3-30.A400.11 3D+CAD |
Alluminio anodizzato nero
N. d'ordine M3-30.A400.14 3D+CAD |
verniciato a polvere nera
N. d'ordine M3-30.A400.54 3D+CAD |
