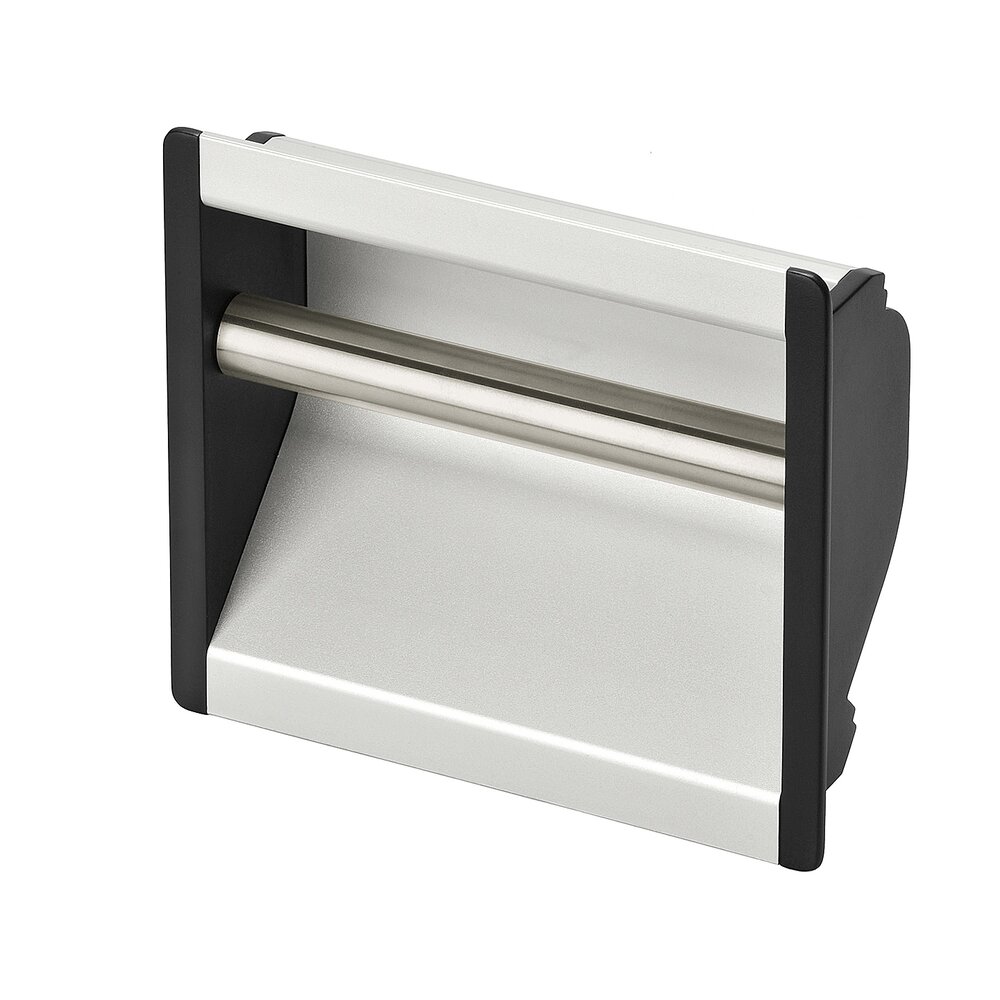

Rukojeti SG-20
Misková rukojeť s variabilní délkou pro použití např. na dveřích skříní nebo plechovém opláštění.
Materiál a provedení:
Miska rukojeti z hliníkového profilu, přírodně eloxovaná. Postranní koncovky z polyamidu PA6, zesíleného skleněnými kuličkami, černý, polomatný s jemnou strukturou. Spojovací trubka 20 x 1 mm z nerezu, jemně broušená.

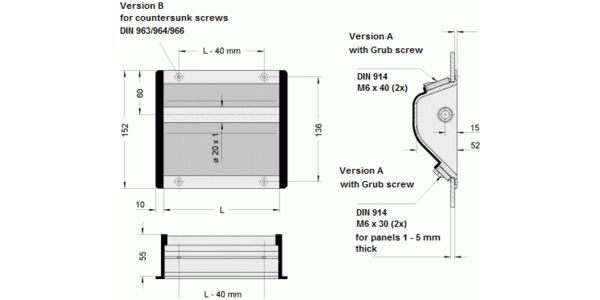

Provedení A:
Upevnění zezadu s dodávanými závitovými kolíčky M6 x 30 (2x) a M6 x 40 (2x), DIN 914.
Provedení B:
Upevnění zepředu se zápustnými šrouby M4, DIN 963/ 964/966.
Konstrukční výhody:
Jednoduchá montáž pro stěny v tloušťkách od 1- 5 mm.
Zvláštní provedení:
K objednání v libovolné délce.
Nosnost:
min. 500 N.
|
měrná jednotka
|
|||
|---|---|---|---|
| L |
Provedení A
Obj. č. |
Provedení B
Obj. č. |
Montážní otvor |
| L |
Provedení A
Obj. č. |
Provedení B
Obj. č. |
Montážní otvor |
|---|---|---|---|
| L 102 |
Provedení A
Obj. č. SG-20.100.A1 3D+CAD |
Provedení B
Obj. č. SG-20.100.B1 3D+CAD |
Montážní otvor L + 10 x 123 |
| L 152 |
Provedení A
Obj. č. SG-20.150.A1 3D+CAD |
Provedení B
Obj. č. SG-20.150.B1 3D+CAD |
Montážní otvor L + 10 x 123 |
| L 202 |
Provedení A
Obj. č. SG-20.200.A1 3D+CAD |
Provedení B
Obj. č. SG-20.200.B1 3D+CAD |
Montážní otvor L + 10 x 123 |
| L 252 |
Provedení A
Obj. č. SG-20.250.A1 3D+CAD |
Provedení B
Obj. č. SG-20.250.B1 3D+CAD |
Montážní otvor L + 10 x 123 |
| L 302 |
Provedení A
Obj. č. SG-20.300.A1 3D+CAD |
Provedení B
Obj. č. SG-20.300.B1 3D+CAD |
Montážní otvor L + 10 x 123 |
