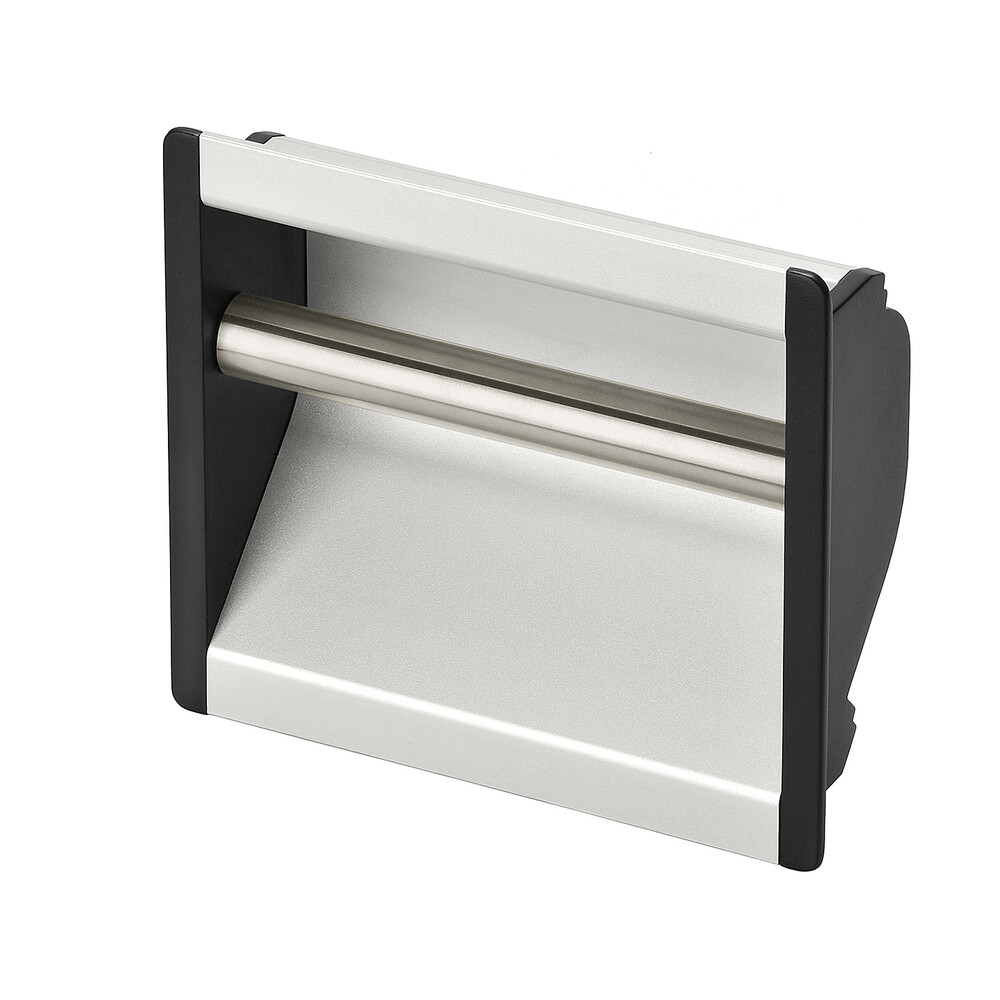

工业拉手 SG-20
可变长度的嵌入式拉手， 例如用在壳体门或者薄钢板上。
材料和规格：
铝型材制成的拉手壳，天然色，经过阳极氧化处理。 聚酰胺 PA6 材质的侧面端罩，玻璃纤维增强，黑色，半光泽，精细结构。 不锈钢连接管 ø 20 x 1 mm，经过精磨加工。
规格 A：
用随附的不锈钢螺纹销 M6 x 30 (2x) 和 M6 x 40 (2x)，DIN 914 从背面固定。
规格 B：
用埋头螺栓 M4，DIN 963/ 964/966 从正面固定。
设计优点：
简单安装，适用于壁厚 1- 5 mm。
特殊规格：
可提供任意长度。
承受重量：
至少 500 N。
|
測量單位
|
|||
|---|---|---|---|
| L |
规格 A
商品編號 |
规格 B
商品編號 |
安裝切口 |
| L |
规格 A
商品編號 |
规格 B
商品編號 |
安裝切口 |
|---|---|---|---|
| L 102 |
规格 A
商品編號 SG-20.100.A1 3D+CAD |
规格 B
商品編號 SG-20.100.B1 3D+CAD |
安裝切口 L + 10 x 123 |
| L 152 |
规格 A
商品編號 SG-20.150.A1 3D+CAD |
规格 B
商品編號 SG-20.150.B1 3D+CAD |
安裝切口 L + 10 x 123 |
| L 202 |
规格 A
商品編號 SG-20.200.A1 3D+CAD |
规格 B
商品編號 SG-20.200.B1 3D+CAD |
安裝切口 L + 10 x 123 |
| L 252 |
规格 A
商品編號 SG-20.250.A1 3D+CAD |
规格 B
商品編號 SG-20.250.B1 3D+CAD |
安裝切口 L + 10 x 123 |
| L 302 |
规格 A
商品編號 SG-20.300.A1 3D+CAD |
规格 B
商品編號 SG-20.300.B1 3D+CAD |
安裝切口 L + 10 x 123 |
