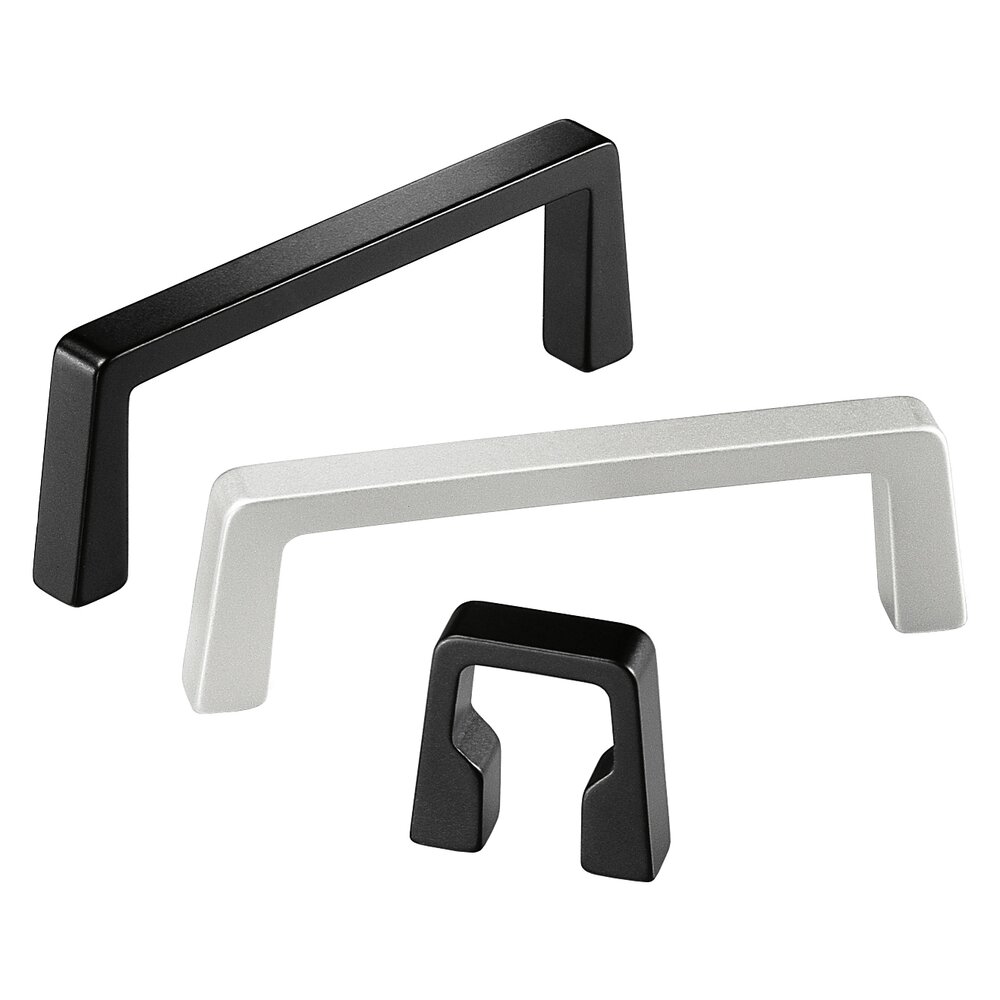

19”插件和仪器 的标准型号。
材料:
型材铝、铝镁硅合金 0.5。
表面处理:
去光泽的,天然色或者 黑色,经过阳极氧化处理。
承受重量:
至少 500 N。
測量單位
|
|||||
---|---|---|---|---|---|
類型 | |||||
L | A | Assembly version | H |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
L | A | Assembly version | H |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
---|---|---|---|---|---|
L 40 | A 25 | Assembly version 1 | H 44,0 (1HE) |
铝阳极氧化天然
商品編號 S1-12.025.01 3D+CAD |
陽極氧化鋁黑
商品編號 S1-12.025.04 3D+CAD |
L 69 | A 55 | Assembly version 1 | H 88,1 (2HE) |
铝阳极氧化天然
商品編號 S1-12.055.01 3D+CAD |
陽極氧化鋁黑
商品編號 S1-12.055.04 3D+CAD |
L 102 | A 88 | Assembly version 1 | H 132,5 (3HE) |
铝阳极氧化天然
商品編號 S1-12.088.01 3D+CAD |
陽極氧化鋁黑
商品編號 S1-12.088.04 3D+CAD |
L 134 | A 120 | Assembly version 1 | H 177,0 (4HE) |
铝阳极氧化天然
商品編號 S1-12.120.01 3D+CAD |
陽極氧化鋁黑
商品編號 S1-12.120.04 3D+CAD |
L 146,5 | A 133,4 | Assembly version 1 | H 132,5 (3HE) |
铝阳极氧化天然
商品編號 S1-12.133.01 3D+CAD |
陽極氧化鋁黑
商品編號 S1-12.133.04 3D+CAD |
L 191 | A 177,8 | Assembly version 1 | H 177,0 (4HE) |
铝阳极氧化天然
商品編號 S1-12.177.01 3D+CAD |
陽極氧化鋁黑
商品編號 S1-12.177.04 3D+CAD |
L 194 | A 180 | Assembly version 1 | H 221,5 (5HE) |
铝阳极氧化天然
商品編號 S1-12.180.01 3D+CAD |
陽極氧化鋁黑
商品編號 S1-12.180.04 3D+CAD |
L 249 | A 235 | Assembly version 1 | H 266,0 (6HE) |
铝阳极氧化天然
商品編號 S1-12.235.01 3D+CAD |
陽極氧化鋁黑
商品編號 S1-12.235.04 3D+CAD |
L 265,5 | A 251,5 | Assembly version 2 | H 266,0 (6HE) |
铝阳极氧化天然
商品編號 S1-12.251.01 3D+CAD |
陽極氧化鋁黑
商品編號 S1-12.251.04 3D+CAD |
測量單位
|
|||||
---|---|---|---|---|---|
類型 | |||||
L | A | Assembly version | H |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
L | A | Assembly version | H |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
---|---|---|---|---|---|
L 102 | A 88 | Assembly version 1 | H 132,5 (3HE) |
铝阳极氧化天然
商品編號 S2-12.088.01 3D+CAD |
陽極氧化鋁黑
商品編號 S2-12.088.04 3D+CAD |
L 132 | A 120 | Assembly version 2 | H 132,5 (3HE) |
铝阳极氧化天然
商品編號 S2-12.120.01 3D+CAD |
陽極氧化鋁黑
商品編號 S2-12.120.04 3D+CAD |
L 265,5 | A 251,5 | Assembly version 2 | H 266,0 (6HE) |
铝阳极氧化天然
商品編號 S2-12.251.01 3D+CAD |
陽極氧化鋁黑
商品編號 S2-12.251.04 3D+CAD |
对于 19″ 面板的拉手,其尺寸是:
HE = 高度单位
1 HE = 44.45 mm = 1 6/8″
面板高度 ≈ HE × 44.45 − 0.8 mm
