按钮外壳 TG2

带按钮或急停按钮的壁架手柄，用于背面固定。旋接面中穿过的槽允许更改旋接距离。

材料和表面：
外壳由铝型材 AlMgSi 0.5 制成，经过喷丸处理，自然颜色阳极化处理。端盖由铝 AlMgSi 0.5 制成，自然颜色阳极化处理。

功能元件：
按照型号的不同带按钮或急停按钮。

连接：
可提供 8 或 12 针脚，已连接 10 m 电线的连接器。

保护方式：
IP 54.

供货范围：
供货范围中包含了 2 个自锁滑块 M6，以便进行固定。

提示：
客户定义的版本，敬请垂询。

Technical data
測量單位
產品類型描述LVersion 商品編號
產品類型TG2-01 描述1个按钮 L200 Version左 商品編號 TG2-01.LA200.11 3D+CAD
產品類型TG2-01 描述1个按钮 L200 Version右 商品編號 TG2-01.RA200.11 3D+CAD

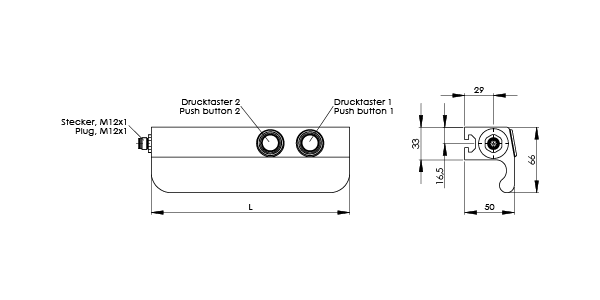

產品類型TG2-02 描述2个按钮 L200 Version左 商品編號 TG2-02.LA200.11 3D+CAD
產品類型TG2-02 描述2个按钮 L200 Version右 商品編號 TG2-02.RA200.11 3D+CAD
產品類型TG2-04 描述1个按钮和紧急停止 L200 Version左 商品編號 TG2-04.LA200.11 3D+CAD
產品類型TG2-04 描述1个按钮和紧急停止 L200 Version右 商品編號 TG2-04.RA200.11 3D+CAD

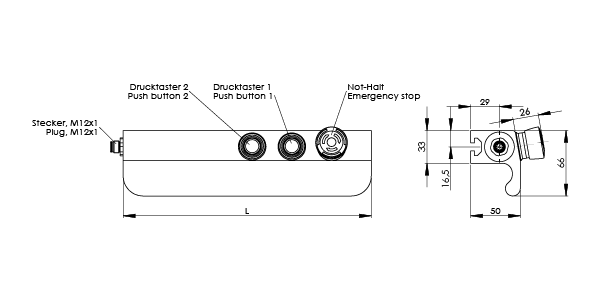

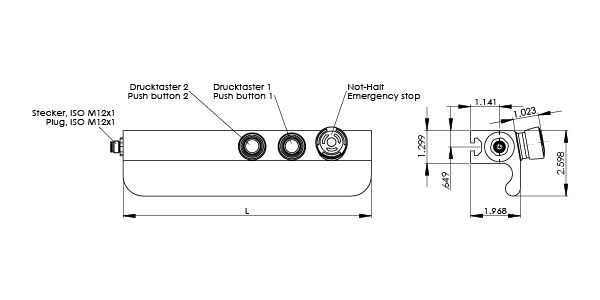

產品類型TG2-05 描述2个按钮和紧急停止 L250 Version左 商品編號 TG2-05.LA250.11 3D+CAD
產品類型TG2-05 描述2个按钮和紧急停止 L250 Version右 商品編號 TG2-05.RA250.11 3D+CAD
產品類型TG2-20 描述1次急停 L200 Version左 商品編號 TG2-20.LA200.11 3D+CAD
產品類型TG2-20 描述1次急停 L200 Version右 商品編號 TG2-20.RA200.11 3D+CAD
Zubehör
附件
長與電纜耦合 8 针脚 (M12 x 1)
商品編號 		12 针脚 (M12 x 1)
商品編號
長10 m 與電纜耦合角度的 8 针脚 (M12 x 1)
商品編號 FZ-KS.W08.10 		12 针脚 (M12 x 1)
商品編號 FZ-KS.W12.10
長10 m 與電纜耦合直/轴向 8 针脚 (M12 x 1)
商品編號 FZ-KS.G08.10 		12 针脚 (M12 x 1)
商品編號 FZ-KS.G12.10
