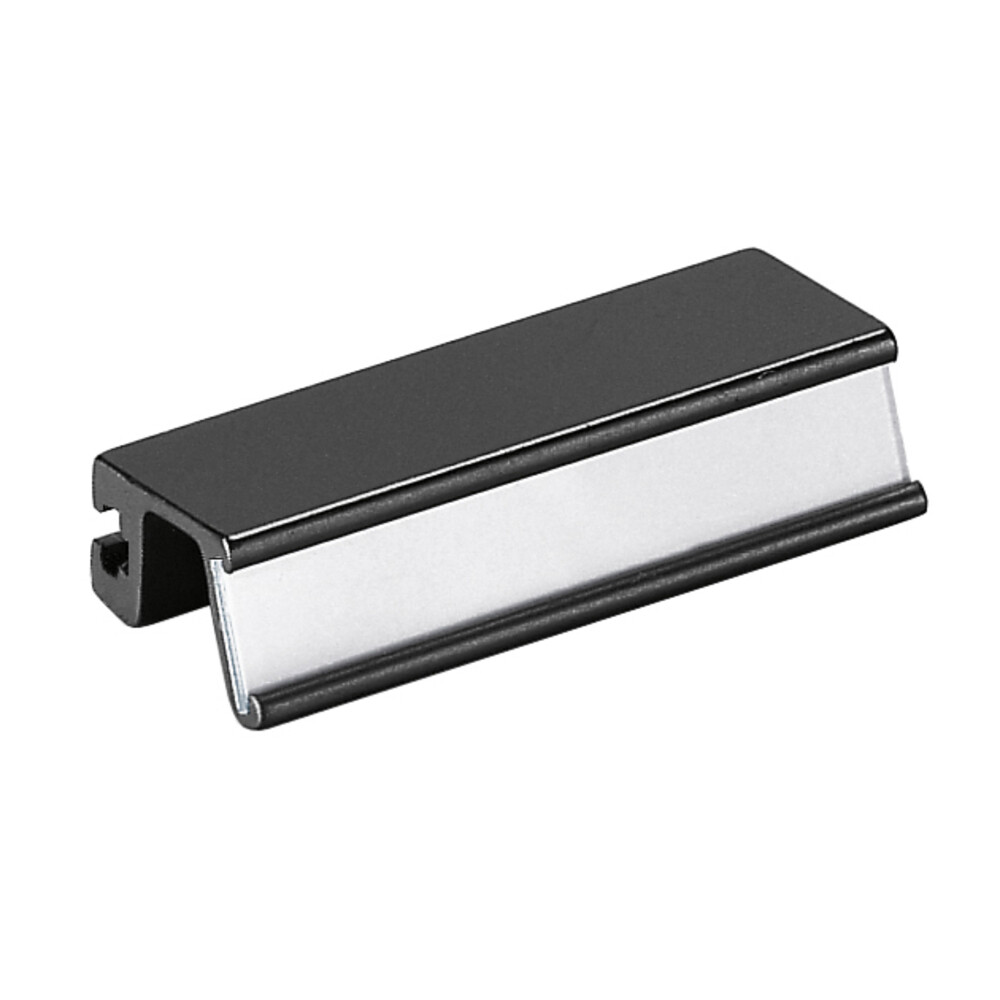

Puxadores F3
Barras de perfil universais para painéis frontais de medida escalonada 5,08 mm * 1 TE (unidade de divisão).
Material:
Perfil de alumínio AlMgSi 0,5.
Tratamento de superfície:
Lixado, foscado e anodizado em preto ou cor natural.
Informações de montagem:
Todos os modelos das barras de perfil F2-F5 apresentam uma ranhura em cruz adequada para cabeças de parafuso M2,5 conforme DIN 933 ou porcas conforme DIN 439, 562 e 934, adequados às fixações de cantos normalizadas.
Acessórios:
Se desejado, fornecemos porcas rectangulares com largura especial de 2 mm para as barras de perfil. Para o tipo de pega F3 encontram-se disponíveis etiquetas e fitas transparentes.
Capacidade de carga:
mín. 100 N.
Version F3
|
unidade de medida
|
||||
|---|---|---|---|---|
| Tipo | ||||
| TE | R | L |
Execução Eloxal ecru
Nº artigo |
Alumínio anodizado preto
Nº artigo |
| TE | R | L |
Execução Eloxal ecru
Nº artigo |
Alumínio anodizado preto
Nº artigo |
|---|---|---|---|---|
| TE 3 | R 15,24 | L 14,6 |
Execução Eloxal ecru
Nº artigo F3-03.014.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-03.014.04 3D+CAD |
| TE 4 | R 20,32 | L 19,7 |
Execução Eloxal ecru
Nº artigo F3-04.019.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-04.019.04 3D+CAD |
| TE 5 | R 25,40 | L 24,8 |
Execução Eloxal ecru
Nº artigo F3-05.024.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-05.024.04 3D+CAD |
| TE 6 | R 30,48 | L 29,9 |
Execução Eloxal ecru
Nº artigo F3-06.029.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-06.029.04 3D+CAD |
| TE 8 | R 40,64 | L 40,0 |
Execução Eloxal ecru
Nº artigo F3-08.040.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-08.040.04 3D+CAD |
| TE 12 | R 60,96 | L 60,3 |
Execução Eloxal ecru
Nº artigo F3-12.060.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-12.060.04 3D+CAD |
| TE 14 | R 71,12 | L 70,5 |
Execução Eloxal ecru
Nº artigo F3-14.070.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-14.070.04 3D+CAD |
| TE 20 | R 101,60 | L 101,0 |
Execução Eloxal ecru
Nº artigo F3-20.101.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-20.101.04 3D+CAD |
| TE 42 | R 213,36 | L 212,6 |
Execução Eloxal ecru
Nº artigo F3-42.212.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-42.212.04 3D+CAD |
| TE 60 | R 304,80 | L 304,1 |
Execução Eloxal ecru
Nº artigo F3-60.304.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-60.304.04 3D+CAD |
| TE 84 | R 426,72 | L 426,0 |
Execução Eloxal ecru
Nº artigo F3-84.426.01 3D+CAD |
Alumínio anodizado preto
Nº artigo F3-84.426.04 3D+CAD |
Version Acessórios BS
|
unidade de medida
|
||||
|---|---|---|---|---|
| Tipo | ||||
| TE |
Etiqueta de identificação, branca
Nº artigo |
Tiras por embalagem | ||
| TE |
Etiqueta de identificação, branca
Nº artigo |
Tiras por embalagem |
|---|---|---|
| TE 3 |
Etiqueta de identificação, branca
Nº artigo BS-03.014.91 |
Tiras por embalagem 325 |
| TE 4 |
Etiqueta de identificação, branca
Nº artigo BS-04.019.91 |
Tiras por embalagem 250 |
| TE 5 |
Etiqueta de identificação, branca
Nº artigo BS-05.024.91 |
Tiras por embalagem 200 |
| TE 6 |
Etiqueta de identificação, branca
Nº artigo BS-06.029.91 |
Tiras por embalagem 150 |
| TE 8 |
Etiqueta de identificação, branca
Nº artigo BS-08.040.91 |
Tiras por embalagem 125 |
| TE 12-88 |
Etiqueta de identificação, branca
Nº artigo BS-00.500.91 |
Tiras por embalagem 10 |
Version Acessórios TS
|
unidade de medida
|
||||
|---|---|---|---|---|
| Tipo | ||||
| TE |
Tira transparente
Nº artigo |
Tiras por embalagem | ||
| TE |
Tira transparente
Nº artigo |
Tiras por embalagem |
|---|---|---|
| TE 3 |
Tira transparente
Nº artigo TS-03.014.80 |
Tiras por embalagem 100 |
| TE 4 |
Tira transparente
Nº artigo TS-04.019.80 |
Tiras por embalagem 100 |
| TE 5 |
Tira transparente
Nº artigo TS-05.024.80 |
Tiras por embalagem 100 |
| TE 6 |
Tira transparente
Nº artigo TS-06.029.80 |
Tiras por embalagem 100 |
| TE 8 |
Tira transparente
Nº artigo TS-08.040.80 |
Tiras por embalagem 100 |
| TE 12-88 |
Tira transparente
Nº artigo TS-00.500.80 |
Tiras por embalagem 10 |
| Artigo | Cor | Nº artigo | |
|---|---|---|---|
| Artigo | Cor | Nº artigo | |
|---|---|---|---|
| Artigo Material de perfil, 1 m | Cor natural | Nº artigo F3-01.000.01 | |
| Artigo Material de perfil, 1 m | Cor preto | Nº artigo F3-01.000.04 | |
|
Artigo Square nut, blue galvanized | Cor — | Nº artigo MV-25.000.26 |
