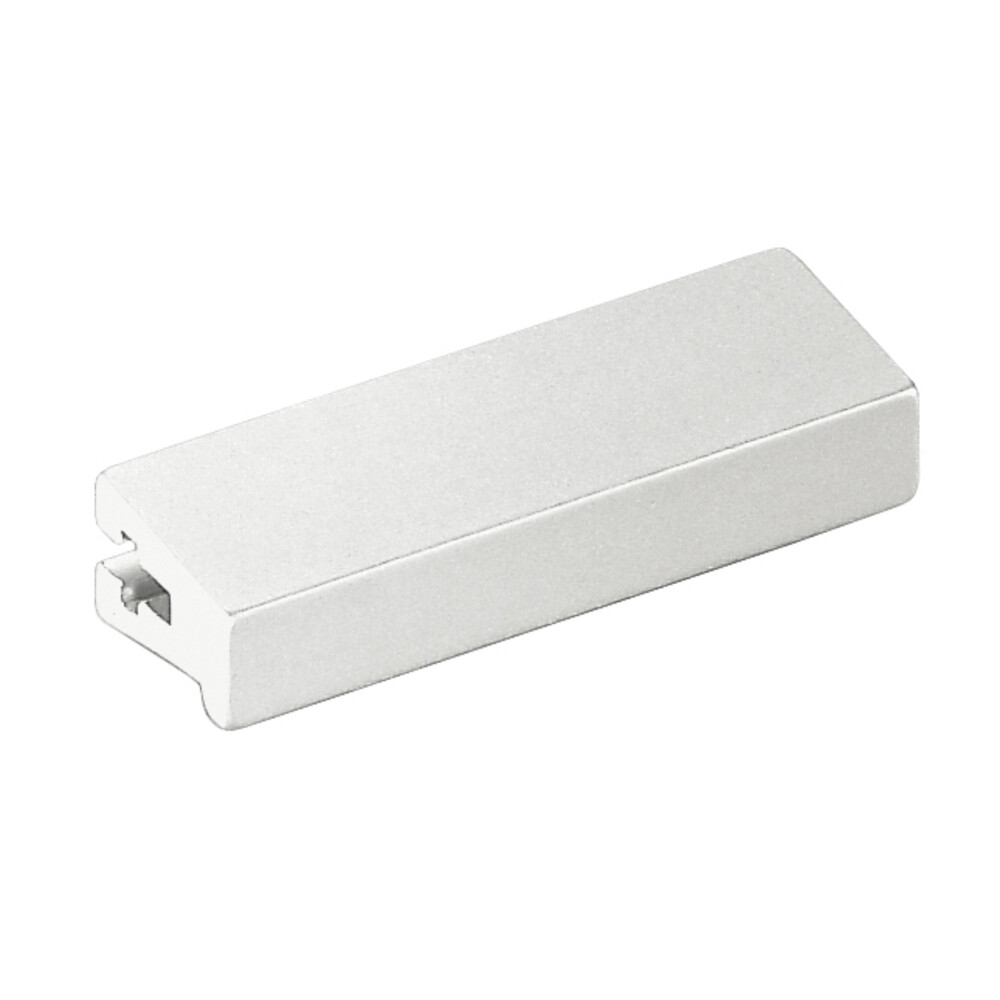

Puxadores F2

Barras de perfil universais para painéis frontais de medida escalonada 5,08 mm * 1 TE (unidade de divisão).

Material:
Perfil de alumínio AlMgSi 0,5.

Tratamento de superfície:
Lixado, foscado e anodizado em preto ou cor natural.

Informações de montagem:
Todos os modelos das barras de perfil F2-F5 apresentam uma ranhura em cruz adequada para cabeças de parafuso M2,5 conforme DIN 933 ou porcas conforme DIN 439, 562 e 934, adequados às fixações de cantos normalizadas.

Acessórios:
Se desejado, fornecemos porcas rectangulares com largura especial de 2 mm para as barras de perfil. Para o tipo de pega F3 encontram-se disponíveis etiquetas e fitas transparentes.

Capacidade de carga:
mín. 100 N.

Technical data
unidade de medida
			Tipo
TE	R	L	Execução Eloxal ecru Nº artigo	Alumínio anodizado preto Nº artigo
TE3	R15,24	L14,6	Execução Eloxal ecru Nº artigo F2-03.014.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-03.014.04 3D+CAD
TE4	R20,32	L19,7	Execução Eloxal ecru Nº artigo F2-04.019.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-04.019.04 3D+CAD
TE5	R25,40	L24,8	Execução Eloxal ecru Nº artigo F2-05.024.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-05.024.04 3D+CAD
TE6	R30,48	L29,9	Execução Eloxal ecru Nº artigo F2-06.029.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-06.029.04 3D+CAD
TE8	R40,64	L40,0	Execução Eloxal ecru Nº artigo F2-08.040.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-08.040.04 3D+CAD
TE12	R60,96	L60,3	Execução Eloxal ecru Nº artigo F2-12.060.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-12.060.04 3D+CAD
TE14	R71,12	L70,5	Execução Eloxal ecru Nº artigo F2-14.070.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-14.070.04 3D+CAD
TE20	R101,60	L101,0	Execução Eloxal ecru Nº artigo F2-20.101.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-20.101.04 3D+CAD
TE42	R213,36	L212,6	Execução Eloxal ecru Nº artigo F2-42.212.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-42.212.04 3D+CAD
TE60	R304,80	L304,1	Execução Eloxal ecru Nº artigo F2-60.304.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-60.304.04 3D+CAD
TE84	R426,72	L426,0	Execução Eloxal ecru Nº artigo F2-84.426.01 3D+CAD	Alumínio anodizado preto Nº artigo F2-84.426.04 3D+CAD

Zubehör

Artigo	Cor	Nº artigo
ArtigoMaterial de perfil, 1 m	Cornatural	Nº artigo F2-01.000.01
ArtigoMaterial de perfil, 1 m	Corpreto	Nº artigo F2-01.000.04
ArtigoSquare nut, blue galvanized	Cor—	Nº artigo MV-25.000.26
