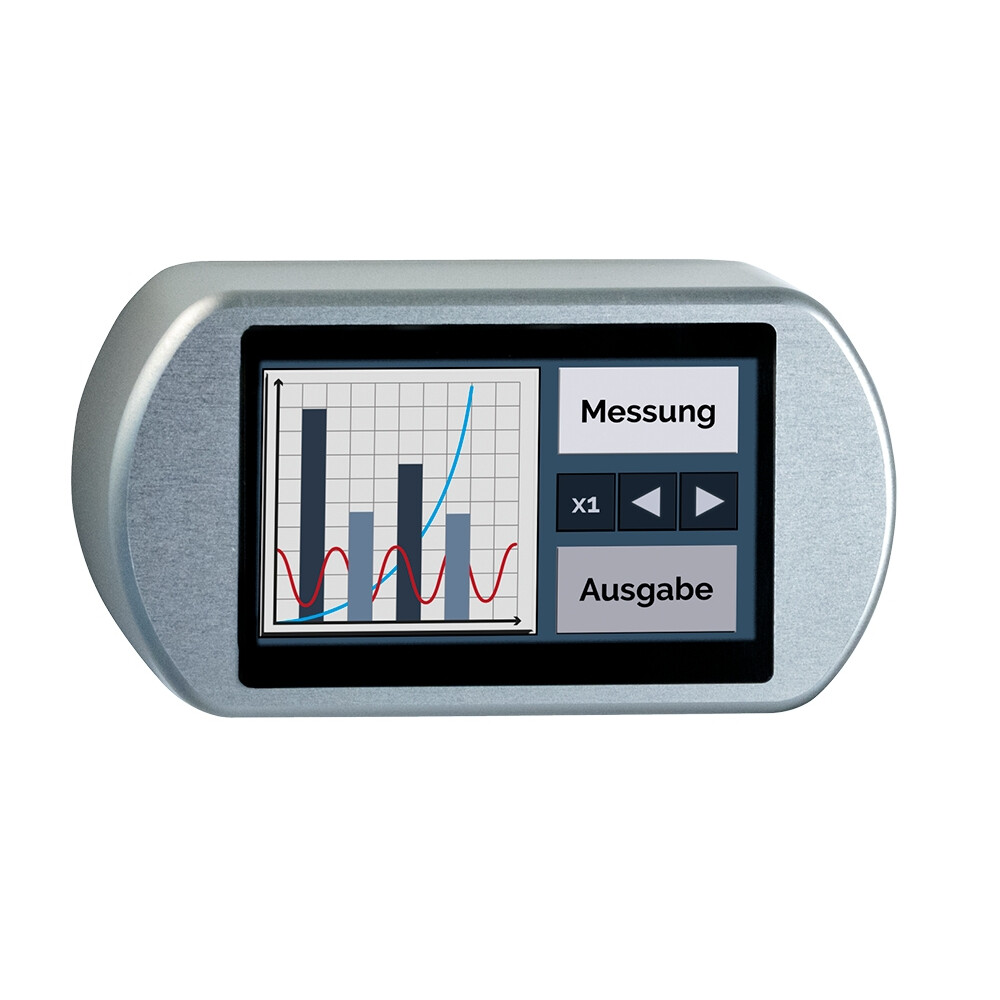

Display housing DG (analog)

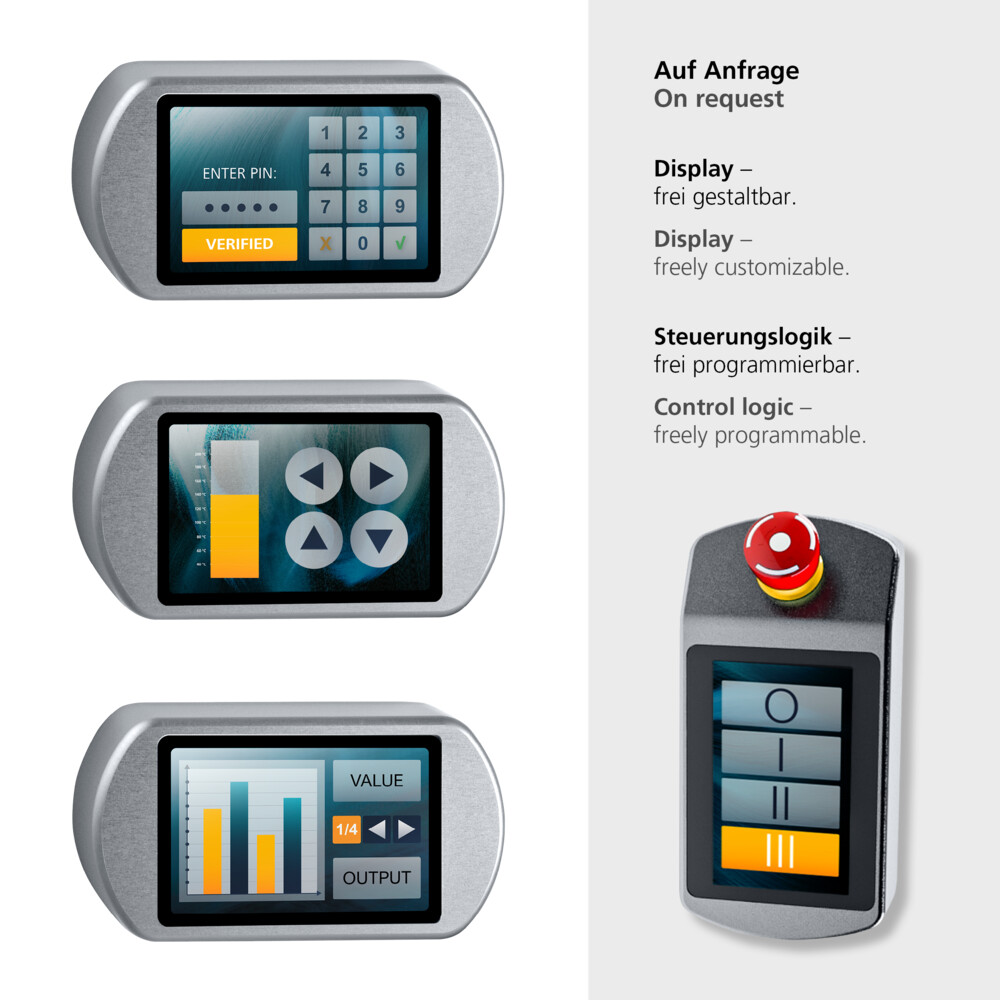

Unidade de comando com solução IHM moderna de ecrã tátil para operação ou monitorização, por exemplo, de máquinas ou sistemas. Pode ser selecionada interface de utilizador padrão ou interface de utilizador específica do cliente. Solução completa plug & play pronta para ligação para as suas necessidades.

Material e superfície:
Carcaça em alumínio AlMgSi 0,5; jateado e cor natural ou anodizado preto.

Função:
Na versão básica com até 7 saídas digitais e 1 a 2 entradas digitais / 1 a 2 entradas analógicas. As saídas podem ser usadas para, por exemplo, sinais de botão, e as entradas para, por exemplo, displays de estado. Podem ser integradas funções inteligentes como num CLP (controlador lógico programável).
Entradas analógicas para exibição de valores de fontes externas. Estes podem ser apresentados visualmente como gráficos ou tabelas.

Conexão:
Ficha de 12 pinos.

Nota:
Também pode ser operado com luvas. Outras opções de ligação ou cores de caixa sob consulta.

Version DG-020 | 2.0"

DG-020 | 2.0"
unidade de medida
				Versão de anodização
Entrada digital	Entrada analógica	Saída digital	Ligação	Execução Eloxal ecru Nº artigo	Alumínio anodizado preto Nº artigo
Entrada digital00	Entrada analógica01	Saída digital07	Ligação1 x M12	Execução Eloxal ecru Nº artigo DG-020.00.01.07.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-020.00.01.07.14 3D+CAD
Entrada digital00	Entrada analógica02	Saída digital06	Ligação1 x M12	Execução Eloxal ecru Nº artigo DG-020.00.02.06.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-020.00.02.06.14 3D+CAD
Entrada digital01	Entrada analógica01	Saída digital06	Ligação1 x M12	Execução Eloxal ecru Nº artigo DG-020.01.01.06.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-020.01.01.06.14 3D+CAD
Entrada digital02	Entrada analógica02	Saída digital04	Ligação1 x M12	Execução Eloxal ecru Nº artigo DG-020.02.02.04.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-020.02.02.04.14 3D+CAD

Version DG-043 | 4.3"

DG-043 | 4.3"
unidade de medida
				Versão de anodização
Entrada digital	Entrada analógica	Saída digital	Ligação	Execução Eloxal ecru Nº artigo	Alumínio anodizado preto Nº artigo
Entrada digital00	Entrada analógica01	Saída digital07	Ligação1 x M12	Execução Eloxal ecru Nº artigo DG-043.00.01.07.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-043.00.01.07.14 3D+CAD
Entrada digital00	Entrada analógica02	Saída digital06	Ligação1 x M12	Execução Eloxal ecru Nº artigo DG-043.00.02.06.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-043.00.02.06.14 3D+CAD
Entrada digital01	Entrada analógica01	Saída digital06	Ligação1 x M12	Execução Eloxal ecru Nº artigo DG-043.01.01.06.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-043.01.01.06.14 3D+CAD
Entrada digital02	Entrada analógica02	Saída digital04	Ligação1 x M12	Execução Eloxal ecru Nº artigo DG-043.02.02.04.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-043.02.02.04.14 3D+CAD
Entrada digital04	Entrada analógica04	Saída digital12	Ligação2 x M12	Execução Eloxal ecru Nº artigo DG-043.04.04.12.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-043.04.04.12.14 3D+CAD
Entrada digital08	Entrada analógica04	Saída digital08	Ligação2 x M12	Execução Eloxal ecru Nº artigo DG-043.08.04.08.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-043.08.04.08.14 3D+CAD
Entrada digital12	Entrada analógica04	Saída digital04	Ligação2 x M12	Execução Eloxal ecru Nº artigo DG-043.12.04.04.11 3D+CAD	Alumínio anodizado preto Nº artigo DG-043.12.04.04.14 3D+CAD

Zubehör
		Acessórios
Comprimento	Acoplamento	de 12 pólos (M12 x 1) Nº artigo

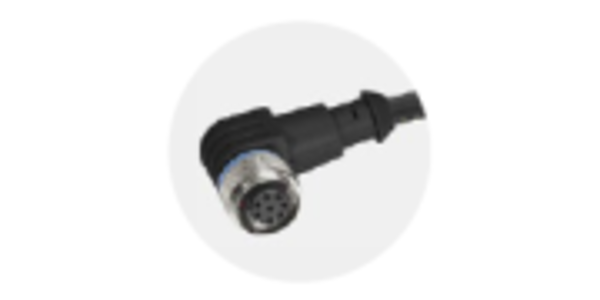

Comprimento10 m	Acoplamentoangulada	de 12 pólos (M12 x 1) Nº artigo FZ-KS.W12.10

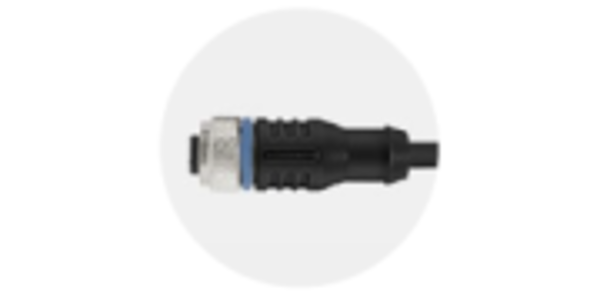

Comprimento10 m	Acoplamentoem linha reta / axial	de 12 pólos (M12 x 1) Nº artigo FZ-KS.G12.10
