Maniglie A3

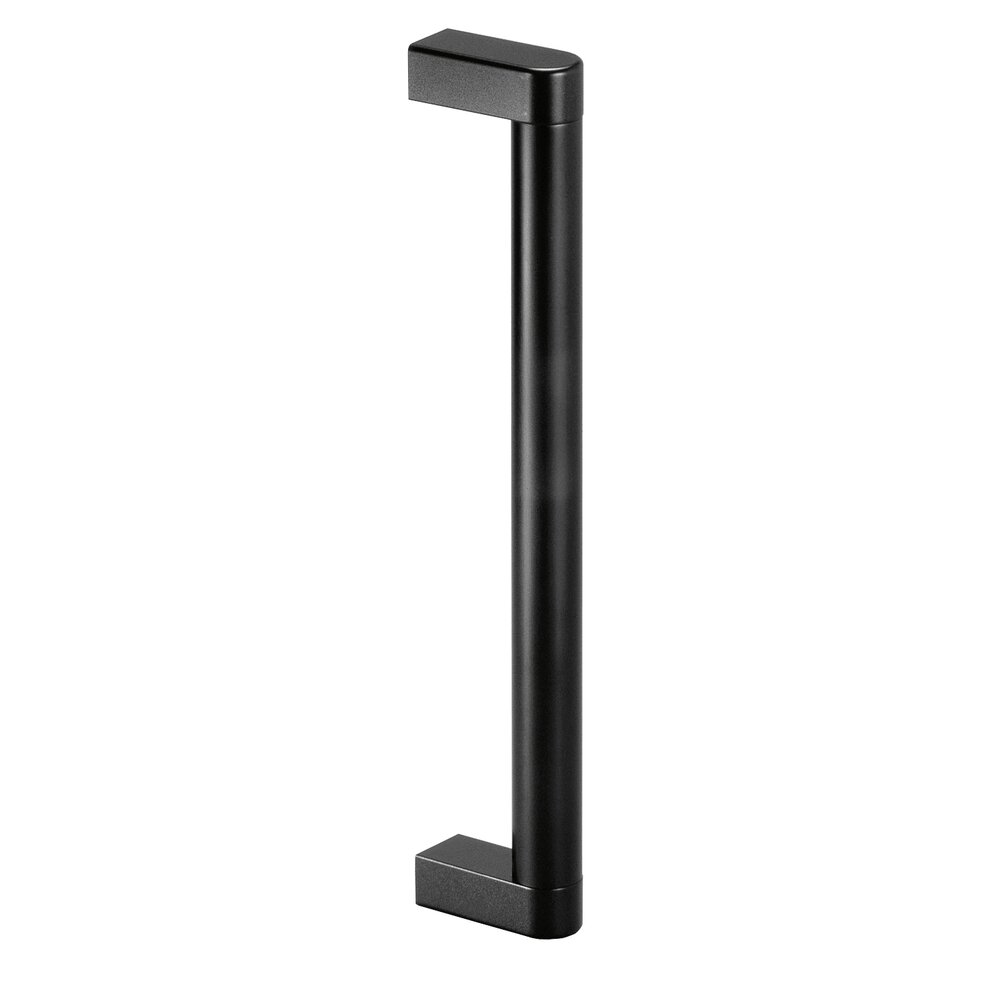

Maniglie tubolari assemblabili
Materiale e trattamento superficie
Versione A:
Supporti e profilati di raccordo in alluminio AlMgSi 0,5 estruso in avanti. Bussole di serraggio in acciaio inox.
Supporti semilucidi anodizzati. Profilati di raccordo rettificati di precisione e anodizzati. Maniglia in versione colori naturali o nero.

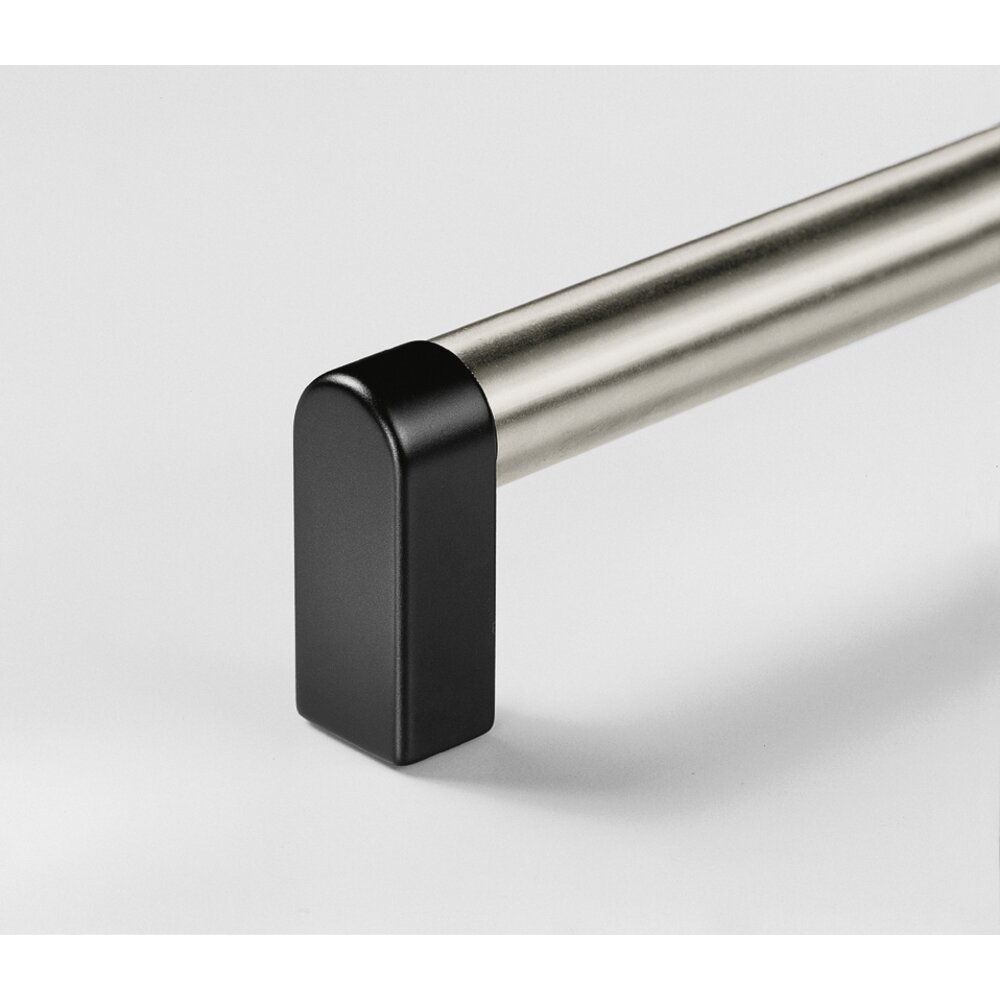

Versione B:
Supporti in alluminio AlMgSi 0,5 estruso in avanti, semilucidi neri anodizzati. Tubo di raccordo ø 25 x 2 in acciaio inox (rettificato). Elementi di serraggio in acciaio inox o alluminio.
Versioni speciali:
Altre lunghezze di maniglia o altre combinazioni di colore su richiesta.
Portata:
min. 1000 N.
|
unità di misura
|
|||||
|---|---|---|---|---|---|
| genere | |||||
| A | L | Colore supporti |
Esecuzione eloxale ecru
N. d'ordine |
Alluminio anodizzato nero
N. d'ordine |
Acciaio inossidabile lucidato
N. d'ordine |
| A | L | Colore supporti |
Esecuzione eloxale ecru
N. d'ordine |
Alluminio anodizzato nero
N. d'ordine |
Acciaio inossidabile lucidato
N. d'ordine |
|---|---|---|---|---|---|
| A 200 | L 220 | Colore supporti nero |
Esecuzione eloxale ecru
N. d'ordine A3-25.200.S01 3D+CAD |
Alluminio anodizzato nero
N. d'ordine A3-25.200.S04 3D+CAD |
Acciaio inossidabile lucidato
N. d'ordine A3-25.200.S37 3D+CAD |
| A 200 | L 220 | Colore supporti naturale |
Esecuzione eloxale ecru
N. d'ordine A3-25.200.N01 3D+CAD |
Alluminio anodizzato nero
N. d'ordine A3-25.200.N04 3D+CAD |
Acciaio inossidabile lucidato
N. d'ordine — |
| A 250 | L 270 | Colore supporti nero |
Esecuzione eloxale ecru
N. d'ordine A3-25.250.S01 3D+CAD |
Alluminio anodizzato nero
N. d'ordine A3-25.250.S04 3D+CAD |
Acciaio inossidabile lucidato
N. d'ordine A3-25.250.S37 3D+CAD |
| A 250 | L 270 | Colore supporti naturale |
Esecuzione eloxale ecru
N. d'ordine A3-25.250.N01 3D+CAD |
Alluminio anodizzato nero
N. d'ordine A3-25.250.N04 3D+CAD |
Acciaio inossidabile lucidato
N. d'ordine — |
| A 300 | L 320 | Colore supporti nero |
Esecuzione eloxale ecru
N. d'ordine A3-25.300.S01 3D+CAD |
Alluminio anodizzato nero
N. d'ordine A3-25.300.S04 3D+CAD |
Acciaio inossidabile lucidato
N. d'ordine A3-25.300.S37 3D+CAD |
| A 300 | L 320 | Colore supporti naturale |
Esecuzione eloxale ecru
N. d'ordine A3-25.300.N01 3D+CAD |
Alluminio anodizzato nero
N. d'ordine A3-25.300.N04 3D+CAD |
Acciaio inossidabile lucidato
N. d'ordine — |
| A 400 | L 420 | Colore supporti nero |
Esecuzione eloxale ecru
N. d'ordine A3-25.400.S01 3D+CAD |
Alluminio anodizzato nero
N. d'ordine A3-25.400.S04 3D+CAD |
Acciaio inossidabile lucidato
N. d'ordine A3-25.400.S37 3D+CAD |
| A 400 | L 420 | Colore supporti naturale |
Esecuzione eloxale ecru
N. d'ordine A3-25.400.N01 3D+CAD |
Alluminio anodizzato nero
N. d'ordine A3-25.400.N04 3D+CAD |
Acciaio inossidabile lucidato
N. d'ordine — |
