Poignée fonctionnelles FG20
Matériau et surface:
Poignée en aluminium profilé ovale AlMgSi 0,5 ; grenaillé aux billes de verre et anodisé naturel ou noir.
Éléments fonctionnels:
Selon le type, avec bouton-poussoir ou arrêt d'urgence.

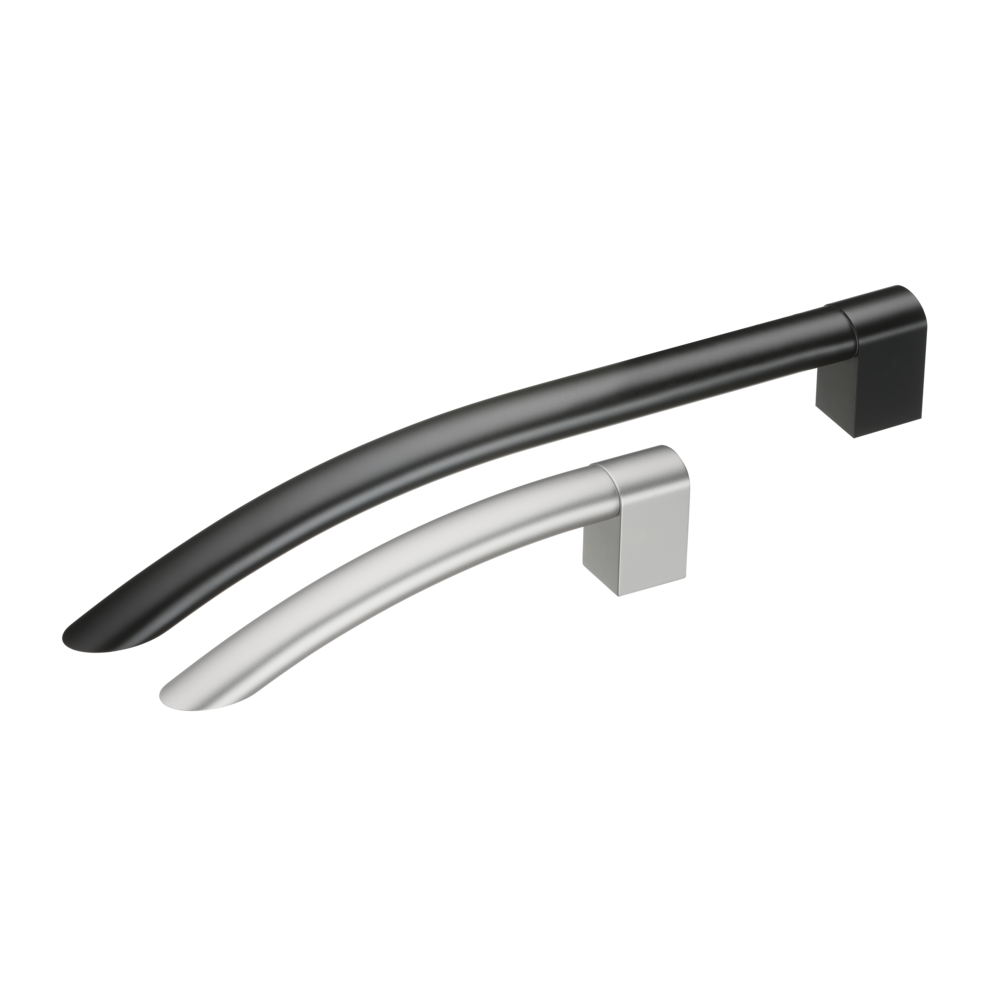

FG20-00: Sans éléments de commutation
FG20-01: 1 bouton-poussoir

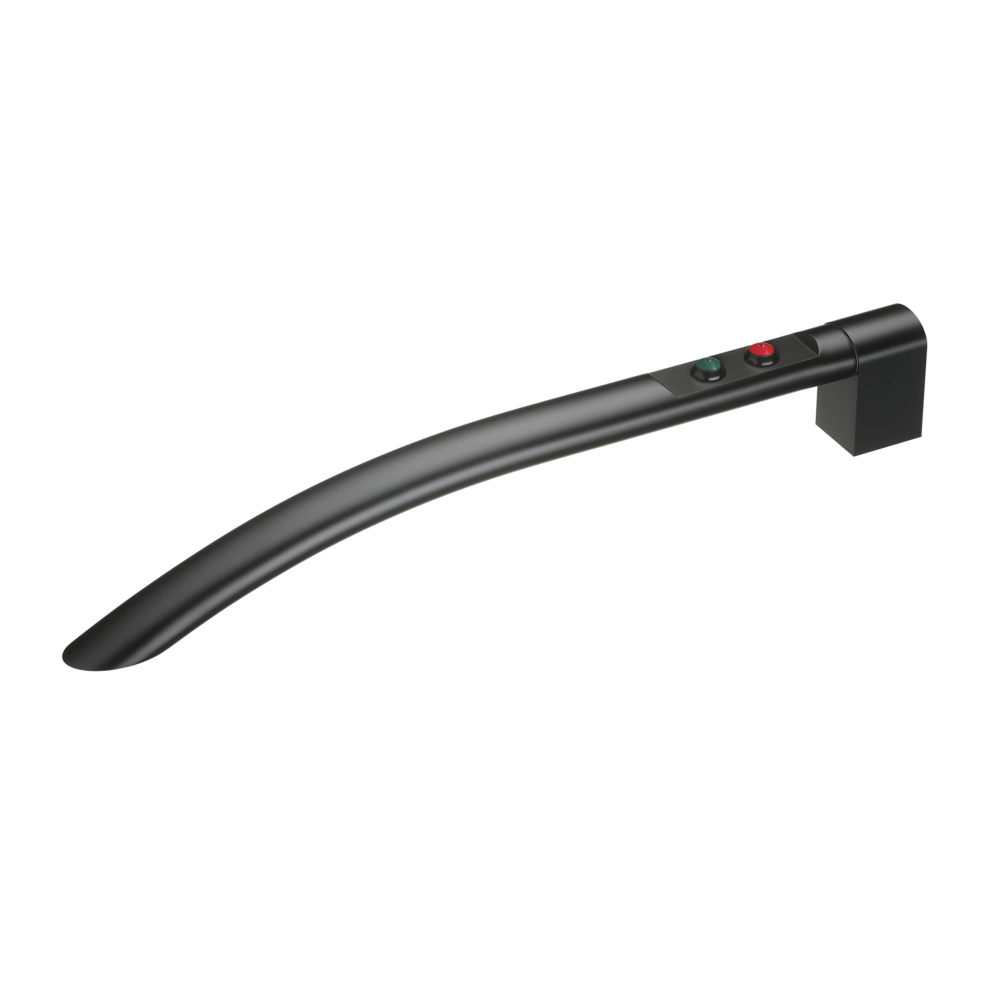

FG20-02: 2 bouton-poussoir
FG20-04: Arrêt d'urgence et 1 bouton-poussoir
FG20-05: Arrêt d'urgence et 2 bouton-poussoir

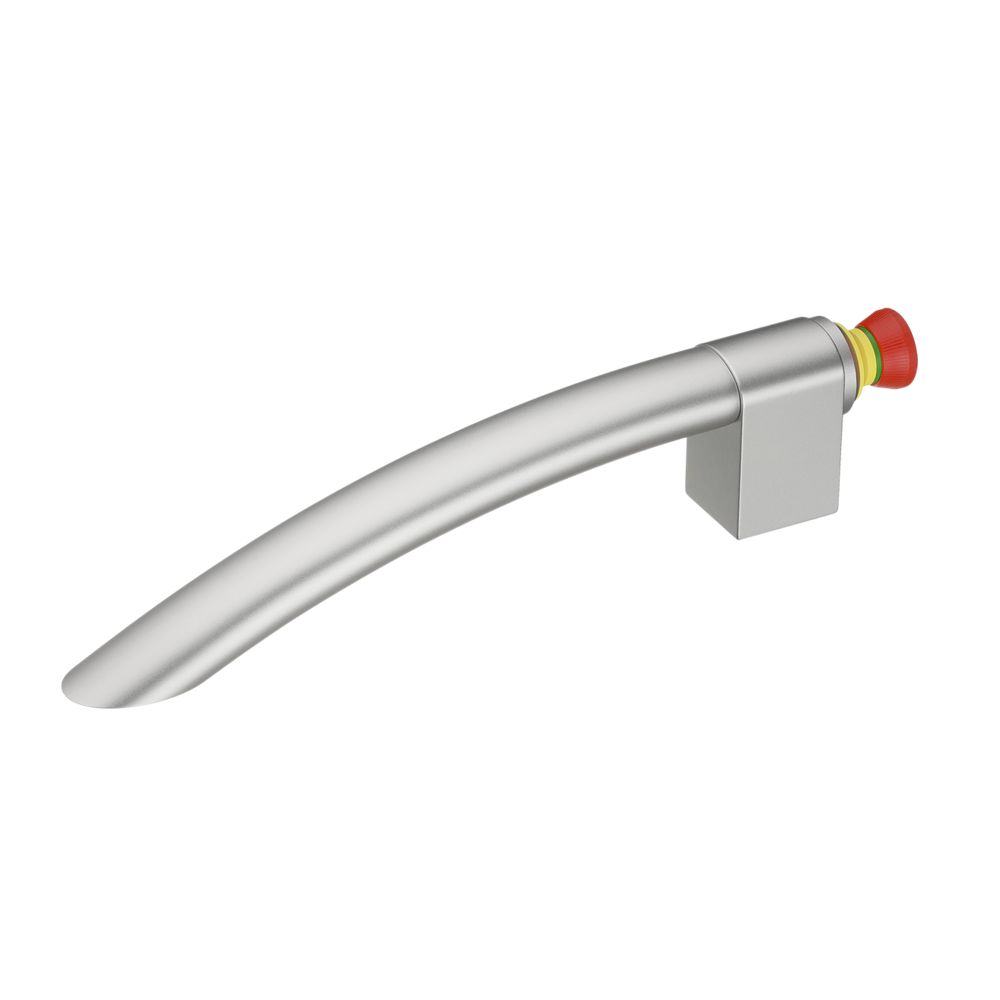

FG20-20: Arrêt d'urgence

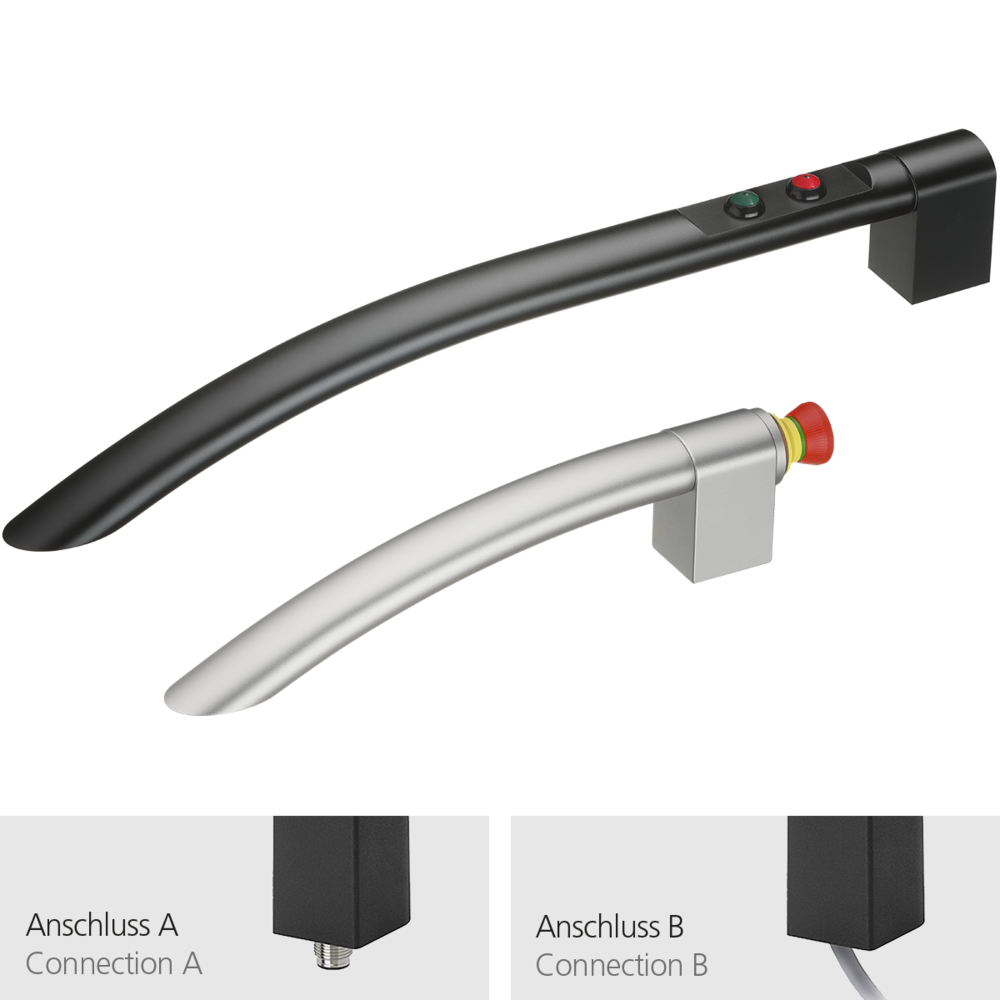

Connexion A:
Connecteur M12 x 1 à 4, 8 ou 12 pôles sortant de la surface de vissage.
Connexion B (en option):
câble de raccordement de 5 m ou 10 m sortant de la surface de vissage.
Indice de protection:
IP 65.
Remarque:
Autres longueurs de poignée ou couleurs de bouton sur demande.
Version A
|
unité de mesure
|
||||
|---|---|---|---|---|
| Type | ||||
| Type de produit | Description | A |
L'exécution d'Eloxal écrue
N° de commande |
Aluminium anodisé noir
N° de commande |
| Type de produit | Description | A |
L'exécution d'Eloxal écrue
N° de commande |
Aluminium anodisé noir
N° de commande |
|---|---|---|---|---|
| Type de produit FG20-00 | Description Contre-poignée sans fonction | A 230 |
L'exécution d'Eloxal écrue
N° de commande FG20-00.A230.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-00.A230.14 3D+CAD |
| Type de produit FG20-00 | Description Contre-poignée sans fonction | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-00.A330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-00.330.14 3D+CAD |
| Type de produit FG20-00 | Description Contre-poignée sans fonction | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-00.A500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-00.A500.14 3D+CAD |
| Type de produit FG20-01 | Description 1 bouton-poussoir | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-01.A330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-01.A330.14 3D+CAD |
| Type de produit FG20-01 | Description 1 bouton-poussoir | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-01.A500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-01.A500.14 3D+CAD |
| Type de produit FG20-02 | Description 2 boutons-poussoirs | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-02.A330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-02.A330.14 3D+CAD |
| Type de produit FG20-02 | Description 2 boutons-poussoirs | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-02.A500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-02.A500.14 3D+CAD |
| Type de produit FG20-04 | Description 1 bouton-poussoir + arrêt d'urgence | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-04.A330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-04.A330.14 3D+CAD |
| Type de produit FG20-04 | Description 1 bouton-poussoir + arrêt d'urgence | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-04.A500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-04.A500.14 3D+CAD |
| Type de produit FG20-05 | Description 2 boutons-poussoirs + arrêt d'urgence | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-05.A330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-05.A330.14 3D+CAD |
| Type de produit FG20-05 | Description 2 boutons-poussoirs + arrêt d'urgence | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-05.A500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-05.A500.14 3D+CAD |
| Type de produit FG20-20 | Description arrêt d'urgence | A 230 |
L'exécution d'Eloxal écrue
N° de commande FG20-20.A230.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-20.A230.14 3D+CAD |
| Type de produit FG20-20 | Description arrêt d'urgence | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-20.A500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-20.A500.14 3D+CAD |
Version B
|
unité de mesure
|
||||
|---|---|---|---|---|
| Type | ||||
| Type de produit | Description | A |
L'exécution d'Eloxal écrue
N° de commande |
Aluminium anodisé noir
N° de commande |
| Type de produit | Description | A |
L'exécution d'Eloxal écrue
N° de commande |
Aluminium anodisé noir
N° de commande |
|---|---|---|---|---|
| Type de produit FG20-00 | Description Contre-poignée sans fonction | A 230 |
L'exécution d'Eloxal écrue
N° de commande FG20-00.B230.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-00.B230.14 3D+CAD |
| Type de produit FG20-00 | Description Contre-poignée sans fonction | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-00.B330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-00.B330.14 3D+CAD |
| Type de produit FG20-00 | Description Contre-poignée sans fonction | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-00.B500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-00.B500.14 3D+CAD |
| Type de produit FG20-01 | Description 1 bouton-poussoir | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-01.B330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-01.B330.14 3D+CAD |
| Type de produit FG20-01 | Description 1 bouton-poussoir | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-01.B500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-01.B500.14 3D+CAD |
| Type de produit FG20-02 | Description 2 boutons-poussoirs | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-02.B330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-02.B330.14 3D+CAD |
| Type de produit FG20-02 | Description 2 boutons-poussoirs | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-02.B500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-02.B500.14 3D+CAD |
| Type de produit FG20-04 | Description 1 bouton-poussoir + arrêt d'urgence | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-04.B330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-04.B330.14 3D+CAD |
| Type de produit FG20-04 | Description 1 bouton-poussoir + arrêt d'urgence | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-04.B500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-04.B500.14 3D+CAD |
| Type de produit FG20-05 | Description 2 boutons-poussoirs + arrêt d'urgence | A 330 |
L'exécution d'Eloxal écrue
N° de commande FG20-05.B330.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-05.B330.14 3D+CAD |
| Type de produit FG20-05 | Description 2 boutons-poussoirs + arrêt d'urgence | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-05.B500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-05.B500.14 3D+CAD |
| Type de produit FG20-20 | Description arrêt d'urgence | A 230 |
L'exécution d'Eloxal écrue
N° de commande FG20-20.B230.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-20.B230.14 3D+CAD |
| Type de produit FG20-20 | Description arrêt d'urgence | A 500 |
L'exécution d'Eloxal écrue
N° de commande FG20-20.B500.11 3D+CAD |
Aluminium anodisé noir
N° de commande FG20-20.B500.14 3D+CAD |
| Handle accessories – Coupling with cable | |||||
|---|---|---|---|---|---|
| Coupleur | Longueur |
4-polig / 4-pole
N° de commande |
8-polig / 8-pole
N° de commande |
12-polig / 12-pole
N° de commande |
|
| Coupleur | Longueur |
4-polig / 4-pole
N° de commande |
8-polig / 8-pole
N° de commande |
12-polig / 12-pole
N° de commande |
|
|---|---|---|---|---|---|
|
Coupleur angle | Longueur 5m |
4-polig / 4-pole
N° de commande FZ-KS.W04.05 |
8-polig / 8-pole
N° de commande Z-KS.W08.05 |
12-polig / 12-pole
N° de commande FZ-KS.W12.05 |
|
|
Coupleur angle | Longueur 10m |
4-polig / 4-pole
N° de commande FZ-KS.W04.10 |
8-polig / 8-pole
N° de commande FZ-KS.W08.10 |
12-polig / 12-pole
N° de commande FZ-KS.W12.10 |
|
Coupleur droit devant / axial | Longueur 5m |
4-polig / 4-pole
N° de commande FZ-KS.G04.05 |
8-polig / 8-pole
N° de commande Z-KS.G08.05 |
12-polig / 12-pole
N° de commande FZ-KS.G12.05 |
|
Coupleur droit devant / axial | Longueur 10m |
4-polig / 4-pole
N° de commande FZ-KS.G04.10 |
8-polig / 8-pole
N° de commande FZ-KS.G08.10 |
12-polig / 12-pole
N° de commande FZ-KS.G12.10 |
