Rukojeti VA.HD
Hygienic handles for mechanical engineering.
Material and surface:
Handle made of stainless steel 1.4404 (316L). Srews made of stainless steel 1.4401 (316), surface with Ra <0.8 μm. Seals made of blue plastic with FDA approval.
Scope of delivery:
Handle including 2 sealing rings
Certificates:
Handle with seals certified according to DGUV test. Screws (accessories) in connection with the handle certified according to DGUV test.
Temperature resistant:
-60 ° C to + 200 ° C
Stress resistance:
min. 1,000 N.
Note:
Other handle lengths and additional certificates on request.
|
měrná jednotka
|
|||||
|---|---|---|---|---|---|

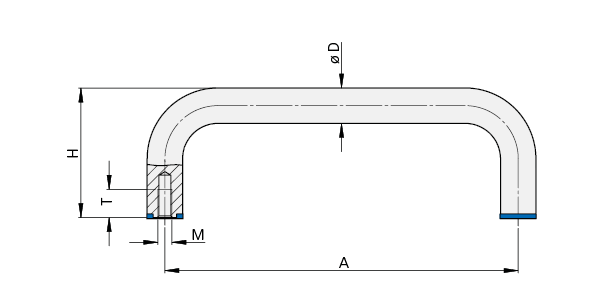

| øD | A | Obj. č. | H | M | T |
| øD | A | Obj. č. | H | M | T |
|---|---|---|---|---|---|
| øD 10 | A 120 | Obj. č. VA.HD-10.120.41 3D+CAD | H 40 | M M5 | T 10 |
| øD 10 | A 125 | Obj. č. VA.HD-10.125.41 3D+CAD | H 40 | M M5 | T 10 |
| øD 10 | A 160 | Obj. č. VA.HD-10.160.41 3D+CAD | H 40 | M M5 | T 10 |
| øD 15 | A 150 | Obj. č. VA.HD-15.150.43 3D+CAD | H 55 | M M6 | T 12 |
| øD 15 | A 200 | Obj. č. VA.HD-15.200.43 3D+CAD | H 55 | M M6 | T 12 |
| øD 15 | A 250 | Obj. č. VA.HD-15.250.43 3D+CAD | H 55 | M M6 | T 12 |
| øD 20 | A 200 | Obj. č. VA.HD-20.200.43 3D+CAD | H 70 | M M8 | T 16 |
| øD 20 | A 250 | Obj. č. VA.HD-20.250.43 3D+CAD | H 70 | M M8 | T 16 |
| øD 20 | A 300 | Obj. č. VA.HD-20.300.43 3D+CAD | H 70 | M M8 | T 16 |
| øD 20 | A 350 | Obj. č. VA.HD-20.350.43 3D+CAD | H 70 | M M8 | T 16 |
| øD | Jednotlivé díly | Obj. č. | Jednotka množství |
|---|---|---|---|
| øD | Jednotlivé díly | Obj. č. | Jednotka množství |
|---|---|---|---|
| øD Ø10 | Jednotlivé díly Šroub | Obj. č. VA.HD-M5x10.41 3D+CAD | Jednotka množství 1 kus |
| øD Ø10 | Jednotlivé díly Těsnění | Obj. č. VA.HD-10.001.BLUE 3D+CAD | Jednotka množství 1 kus |
| øD Ø15 | Jednotlivé díly Šroub | Obj. č. VA.HD-M6x12.41 3D+CAD | Jednotka množství 1 kus |
| øD Ø15 | Jednotlivé díly Těsnění | Obj. č. VA.HD-15.001.BLUE 3D+CAD | Jednotka množství 1 kus |
| øD Ø20 | Jednotlivé díly Šroub | Obj. č. VA.HD-M8x16.41 3D+CAD | Jednotka množství 1 kus |
| øD Ø20 | Jednotlivé díly Těsnění | Obj. č. VA.HD-20.001.BLUE 3D+CAD | Jednotka množství 1 kus |
