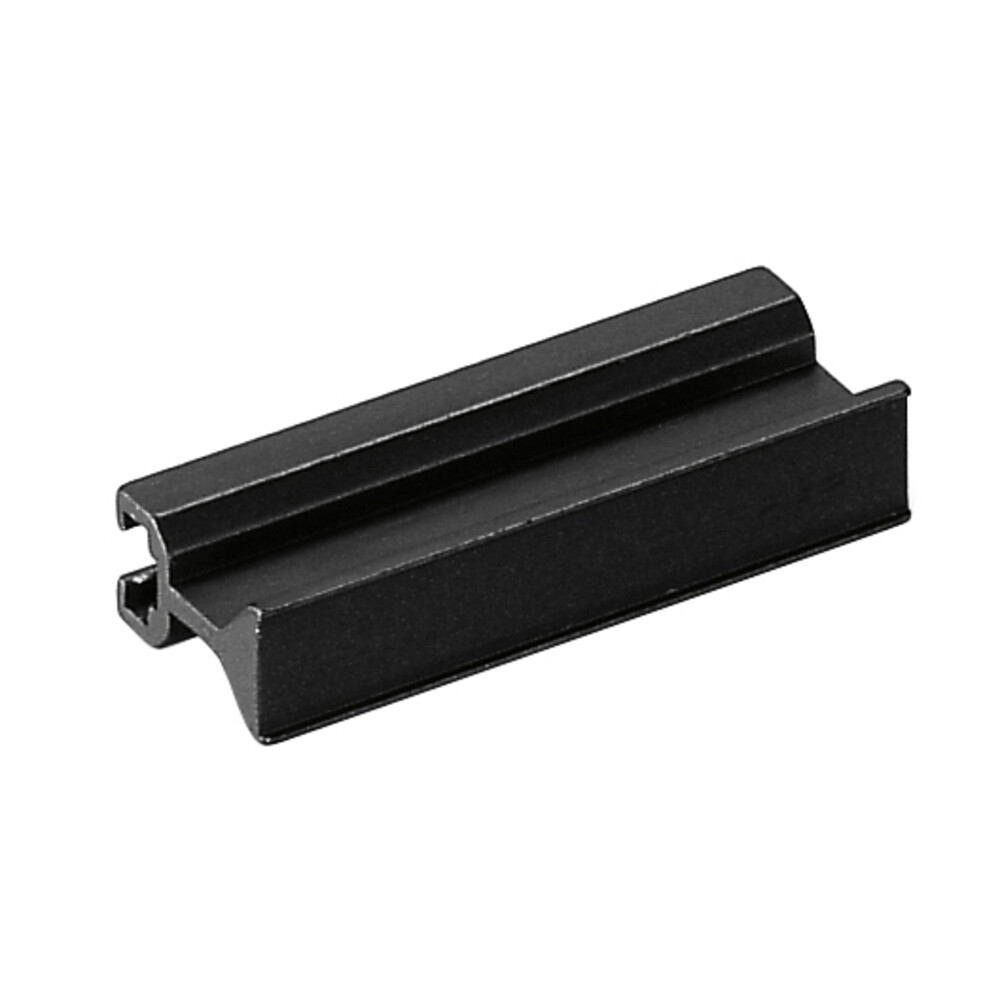

Rukojeti F5
Univerzálně použitelné úchopné lišty pro dělené čelní desky v rastru 5,08 mm = 1 JD (jednotka dělení).
Materiál:
Hliníkový profil AlMgSi 0,5.
Povrchová úprava:
Omílané, matované a eloxované v přírodní nebo černé barvě.
Pokyny pro montáž:
Všechny typy úchopných lišt pro čelní desky F2-F5 mají křížovou drážku pro M2,5 vhodnou pro hlavy šroubů podle DIN 933, resp. matice podle DIN 439, 562 a 934, vhodné pro upevnění normovanými úhelníky.
Příslušenství:
Pro úchopné lišty dodáváme na přání čtyřhranné matice ve zvláštní velikosti 2 mm. Pro typ rukojeti F3 lze dodat popisovací a transparentní proužky.
Nosnost:
min. 100 N.
|
měrná jednotka
|
||||
|---|---|---|---|---|
| Typ | ||||
| TE | R | L |
Eloxální provedení ecru
Obj. č. |
Eloxovaný hliník černá
Obj. č. |
| TE | R | L |
Eloxální provedení ecru
Obj. č. |
Eloxovaný hliník černá
Obj. č. |
|---|---|---|---|---|
| TE 3 | R 15,24 | L 14,6 |
Eloxální provedení ecru
Obj. č. F5-03.014.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-03.014.04 3D+CAD |
| TE 4 | R 20,32 | L 19,7 |
Eloxální provedení ecru
Obj. č. F5-04.019.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-04.019.04 3D+CAD |
| TE 5 | R 25,40 | L 24,8 |
Eloxální provedení ecru
Obj. č. F5-05.024.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-05.024.04 3D+CAD |
| TE 6 | R 30,48 | L 29,9 |
Eloxální provedení ecru
Obj. č. F5-06.029.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-06.029.04 3D+CAD |
| TE 8 | R 40,64 | L 40,0 |
Eloxální provedení ecru
Obj. č. F5-08.040.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-08.040.04 3D+CAD |
| TE 12 | R 60,96 | L 60,3 |
Eloxální provedení ecru
Obj. č. F5-12.060.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-12.060.04 3D+CAD |
| TE 14 | R 71,12 | L 70,5 |
Eloxální provedení ecru
Obj. č. F5-14.070.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-14.070.04 3D+CAD |
| TE 20 | R 101,60 | L 101,0 |
Eloxální provedení ecru
Obj. č. F5-20.101.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-20.101.04 3D+CAD |
| TE 42 | R 213,36 | L 212,6 |
Eloxální provedení ecru
Obj. č. F5-42.212.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-42.212.04 3D+CAD |
| TE 60 | R 304,80 | L 304,1 |
Eloxální provedení ecru
Obj. č. F5-60.304.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-60.304.04 3D+CAD |
| TE 84 | R 426,72 | L 426,0 |
Eloxální provedení ecru
Obj. č. F5-84.426.01 3D+CAD |
Eloxovaný hliník černá
Obj. č. F5-84.426.04 3D+CAD |
| Výrobek | Barva | Obj. č. | |
|---|---|---|---|
| Výrobek | Barva | Obj. č. | |
|---|---|---|---|
| Výrobek Materiál profilu, 1 m | Barva prírodní | Obj. č. F5-01.000.01 | |
| Výrobek Materiál profilu, 1 m | Barva černá | Obj. č. F5-01.000.04 | |
|

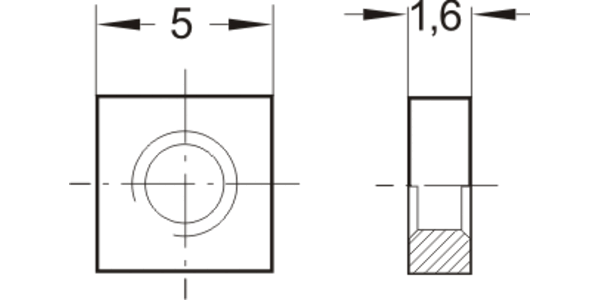

Výrobek Square nut, blue galvanized | Barva — | Obj. č. MV-25.000.26 |
