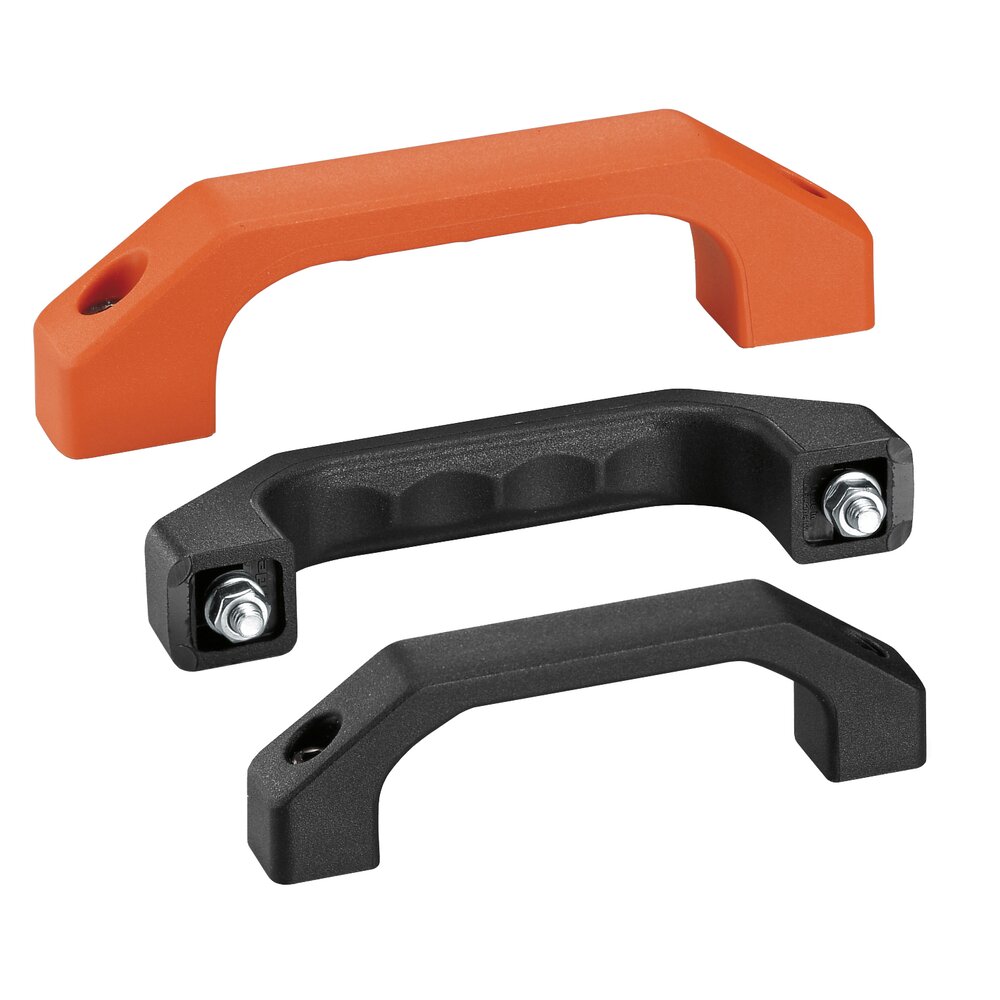

工业拉手 RG
Rohde 公司生产的实心塑料 规格的拉手系列 在现代工业设计领域 树立了标杆。高度耐扭转和便于操作员 操作。
材料：
热塑性塑料 PA6，玻璃纤维增强。亚黑色或橙色，带相应的精细 颗粒结构。
供货范围：
包括黑色镀锌内六角圆柱头螺栓 DIN 912 和 镀锌螺母 DIN 934 和 垫片 DIN 125。
适用于潮湿区域的螺栓，不锈钢螺母和垫片 （材料号 1.4301)。
根据需求也可以不 提供螺栓。
承受重量：
至少 1000 N。
|
測量單位
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 描述 | ||||||||||||
| A | L | 颜色 |
无螺栓
商品編號 |
标准
商品編號 |
用于潮湿区域
商品編號 |
M | T | H | D₁ | D₂ | D₃ | S |
| A | L | 颜色 |
无螺栓
商品編號 |
标准
商品編號 |
用于潮湿区域
商品編號 |
M | T | H | D₁ | D₂ | D₃ | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A 100 | L 122 | 颜色 橙 |
无螺栓
商品編號 RG-1P.100.09 3D+CAD |
标准
商品編號 RG-1S.100.09 3D+CAD |
用于潮湿区域
商品編號 RG-1N.100.09 3D+CAD |
M M5x22 | T 13 | H 33 | D₁ 17 | D₂ 19 | D₃ 8,5 | S 20 |
| A 100 | L 122 | 颜色 黑 |
无螺栓
商品編號 RG-1P.100.84 3D+CAD |
标准
商品編號 RG-1S.100.84 3D+CAD |
用于潮湿区域
商品編號 RG-1N.100.84 3D+CAD |
M M5x22 | T 13 | H 33 | D₁ 17 | D₂ 19 | D₃ 8,5 | S 20 |
| A 120 | L 146 | 颜色 橙 |
无螺栓
商品編號 RG-1P.120.09 3D+CAD |
标准
商品編號 RG-1S.120.09 3D+CAD |
用于潮湿区域
商品編號 RG-1N.120.09 3D+CAD |
M M6x25 | T 15 | H 39 | D₁ 20,5 | D₂ 24 | D₃ 10,5 | S 24 |
| A 120 | L 146 | 颜色 黑 |
无螺栓
商品編號 RG-1P.120.84 3D+CAD |
标准
商品編號 RG-1S.120.84 3D+CAD |
用于潮湿区域
商品編號 RG-1N.120.84 3D+CAD |
M M6x25 | T 15 | H 39 | D₁ 20,5 | D₂ 24 | D₃ 10,5 | S 24 |
| A 140 | L 170 | 颜色 橙 |
无螺栓
商品編號 RG-1P.140.09 3D+CAD |
标准
商品編號 RG-1S.140.09 3D+CAD |
用于潮湿区域
商品編號 RG-1N.140.09 3D+CAD |
M M8x30 | T 16 | H 45 | D₁ 24 | D₂ 27 | D₃ 12 | S 28 |
| A 140 | L 170 | 颜色 黑 |
无螺栓
商品編號 RG-1P.140.84 3D+CAD |
标准
商品編號 RG-1S.140.84 3D+CAD |
用于潮湿区域
商品編號 RG-1N.140.84 3D+CAD |
M M8x30 | T 16 | H 45 | D₁ 24 | D₂ 27 | D₃ 12 | S 28 |
| A 160 | L 194 | 颜色 橙 |
无螺栓
商品編號 RG-1P.160.09 3D+CAD |
标准
商品編號 RG-1S.160.09 3D+CAD |
用于潮湿区域
商品編號 RG-1N.160.09 3D+CAD |
M M8x35 | T 20 | H 52 | D₁ 27,5 | D₂ 31 | D₃ 13,5 | S 32 |
| A 160 | L 194 | 颜色 黑 |
无螺栓
商品編號 RG-1P.160.84 3D+CAD |
标准
商品編號 RG-1S.160.84 3D+CAD |
用于潮湿区域
商品編號 RG-1N.160.84 3D+CAD |
M M8x35 | T 20 | H 52 | D₁ 27,5 | D₂ 31 | D₃ 13,5 | S 32 |
| A 180 | L 218 | 颜色 橙 |
无螺栓
商品編號 RG-1P.180.09 3D+CAD |
标准
商品編號 RG-1S.180.09 3D+CAD |
用于潮湿区域
商品編號 RG-1N.180.09 3D+CAD |
M M10x40 | T 20 | H 58 | D₁ 31 | D₂ 35 | D₃ 15,5 | S 36 |
| A 180 | L 218 | 颜色 黑 |
无螺栓
商品編號 RG-1P.180.84 3D+CAD |
标准
商品編號 RG-1S.180.84 3D+CAD |
用于潮湿区域
商品編號 RG-1N.180.84 3D+CAD |
M M10x40 | T 20 | H 58 | D₁ 31 | D₂ 35 | D₃ 15,5 | S 36 |
