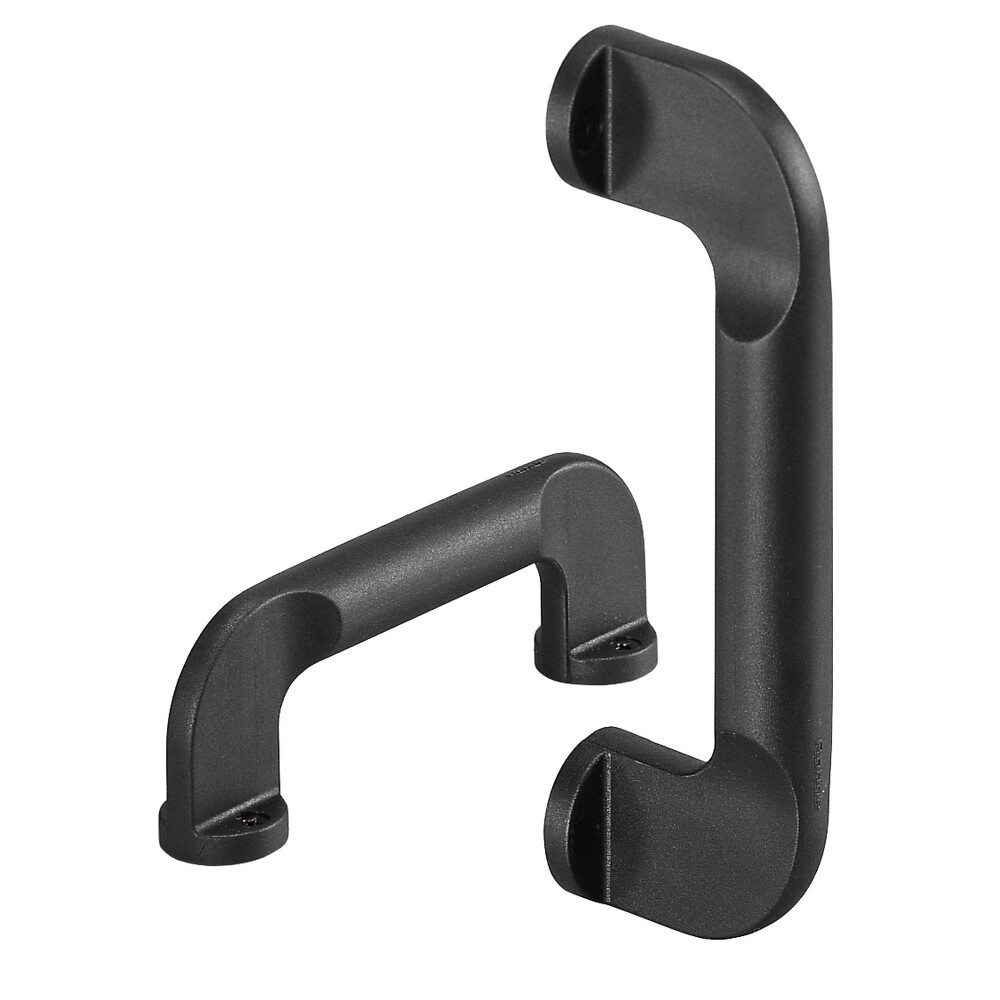

工业拉手 K4

可承重负载的拉手，也可以用于安装薄壁钢板。

材料：
热塑性塑料 PA6，玻璃纤维增强。亚黑色，相应的精细结构。

供货范围：
包括黑色镀锌十字埋头螺栓 DIN 965 和镀锌螺母 DIN 934，以及垫片 DIN 125。

可选择：不锈钢自攻螺钉 DIN 7982。也可以不提供螺栓。

承受重量：
至少 1000 N。

版 K4-20

Technical drawing

K4-20
測量單位
		供货范围
A₁	A₂	带自攻螺钉 ø3,9x16 商品編號	带埋头螺栓 M4x16 商品編號	无螺栓商品編號	øB	T	S	L	H	øD	øP
A₁120	A₂18	带自攻螺钉 ø3,9x16 商品編號 K4-20.B120.84 3D+CAD	带埋头螺栓 M4x16 商品編號 K4-20.S120.84 3D+CAD	无螺栓商品編號 K4-20.P120.84 3D+CAD	øB4,5	T6	S8	L148	H50	øD20	øP28

版 K4-25

K4-25
測量單位
		供货范围
A₁	A₂	带自攻螺钉 ø4,8x16 商品編號	带埋头螺栓 M5x20 商品編號	无螺栓商品編號	øB	T	S	L	H	øD	øP
A₁150	A₂22	带自攻螺钉 ø4,8x16 商品編號 K4-25.B150.84 3D+CAD	带埋头螺栓 M5x20 商品編號 K4-25.S150.84 3D+CAD	无螺栓商品編號 K4-25.P150.84 3D+CAD	øB5,5	T7	S10	L184	H62,5	øD25	øP34
