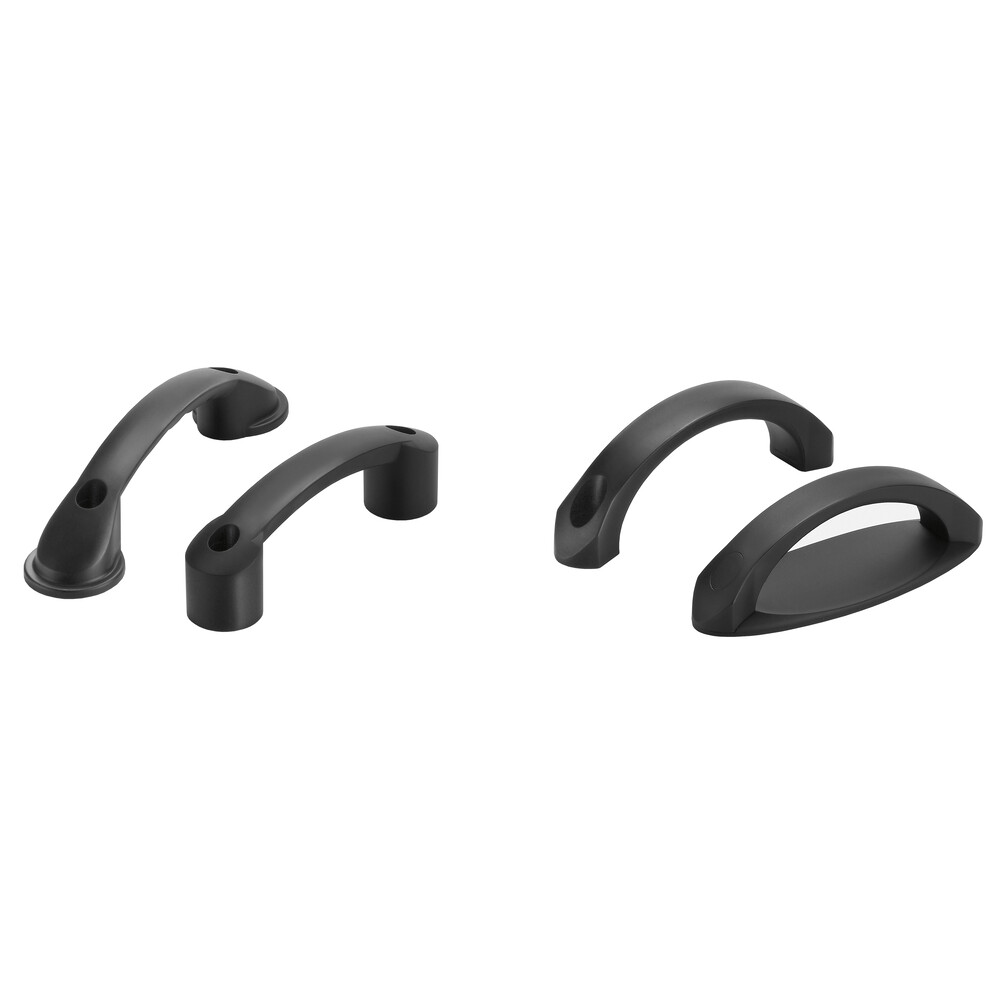

工业拉手 FK
材料：
聚酰胺 PA6，玻璃纤维增强，黑色，亚光，精细结构。
供货范围：
配备或无盖罩。包括黑色镀锌 内六角圆柱头螺栓（不含铬 VI），DIN 912，镀锌螺母 DIN 934 和垫片 DIN 125。根据需求也可以不 提供螺栓。
承受重量：
至少 1000 N。
版 FK-01
|
測量單位
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 描述 | ||||||||||
|
规格 A 无罩
商品編號 |
规格 B，带罩
商品編號 |
A | M | B | C | H | S | G_mm | E | X_mm |
|
规格 A 无罩
商品編號 |
规格 B，带罩
商品編號 |
A | M | B | C | H | S | G_mm | E | X_mm |
|---|---|---|---|---|---|---|---|---|---|---|
|
规格 A 无罩
商品編號 FK-01.A100.84 3D+CAD |
规格 B，带罩
商品編號 — |
A 100 | M M6 x 15 | B 147 | C 31 | H 40 | S 8 | G_mm 77 | E 17 | X_mm 5 |
|
规格 A 无罩
商品編號 FK-01.A120.84 3D+CAD |
规格 B，带罩
商品編號 — |
A 120 | M M6 x 15 | B 184 | C 39 | H 42 | S 9 | G_mm 96 | E 19 | X_mm 6 |
|
规格 A 无罩
商品編號 — |
规格 B，带罩
商品編號 FK-01.B120.84 3D+CAD |
A 120 | M M8 x 20 | B 209 | C 48 | H 50 | S 14 | G_mm 103 | E 24 | X_mm 5 |
|
规格 A 无罩
商品編號 — |
规格 B，带罩
商品編號 FK-01.B140.84 3D+CAD |
A 140 | M M8 x 20 | B 230 | C 50 | H 53 | S 12 | G_mm 114 | E 25 | X_mm 5 |
|
规格 A 无罩
商品編號 — |
规格 B，带罩
商品編號 FK-01.B160.84 3D+CAD |
A 160 | M M8 x 20 | B 248 | C 53 | H 56 | S 14 | G_mm 122 | E 26 | X_mm 5 |
版 FK-02
|
測量單位
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 描述 | ||||||||||
|
规格 A 无罩
商品編號 |
规格 B，带罩
商品編號 |
A | M | B | C | H | S | G_mm | E | X_mm |
|
规格 A 无罩
商品編號 |
规格 B，带罩
商品編號 |
A | M | B | C | H | S | G_mm | E | X_mm |
|---|---|---|---|---|---|---|---|---|---|---|
|
规格 A 无罩
商品編號 FK-02.A100.84 3D+CAD |
规格 B，带罩
商品編號 — |
A 100 | M M6 x 15 | B 130 | C 27 | H 38 | S 9 | G_mm 79 | E 22 | X_mm 5 |
|
规格 A 无罩
商品編號 FK-02.A120.84 3D+CAD |
规格 B，带罩
商品編號 — |
A 120 | M M6 x 20 | B 150 | C 29 | H 38 | S 9 | G_mm 91 | E 23 | X_mm 8 |
|
规格 A 无罩
商品編號 — |
规格 B，带罩
商品編號 FK-02.B120.84 3D+CAD |
A 120 | M M8 x 20 | B 153 | C 33 | H 51 | S 12 | G_mm 87 | E 22 | X_mm 5 |
|
规格 A 无罩
商品編號 — |
规格 B，带罩
商品編號 FK-02.B140.84 3D+CAD |
A 140 | M M8 x 20 | B 178 | C 38 | H 59 | S 17 | G_mm 101 | E 26 | X_mm 6 |
版 FK-03
|
測量單位
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 描述 | ||||||||||
|
规格 A 无罩
商品編號 |
规格 B，带罩
商品編號 |
A | M | B | C | H | S | G_mm | E | X_mm |
|
规格 A 无罩
商品編號 |
规格 B，带罩
商品編號 |
A | M | B | C | H | S | G_mm | E | X_mm |
|---|---|---|---|---|---|---|---|---|---|---|
|
规格 A 无罩
商品編號 FK-03.A100.84 3D+CAD |
规格 B，带罩
商品編號 — |
A 100 | M M6 x 15 | B 121 | C 23 | H 37 | S 8 | G_mm 84 | E 19 | X_mm 4 |
|
规格 A 无罩
商品編號 — |
规格 B，带罩
商品編號 FK-03.B120.84 3D+CAD |
A 120 | M M6 x 15 | B 152 | C 28 | H 50 | S 12 | G_mm 105 | E 23 | X_mm 5 |
|
规格 A 无罩
商品編號 — |
规格 B，带罩
商品編號 FK-03.B140.84 3D+CAD |
A 140 | M M8 x 20 | B 177 | C 31 | H 54 | S 12 | G_mm 122 | E 25 | X_mm 5,5 |
版 FK-04
|
測量單位
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 描述 | ||||||||||
|
规格 A 无罩
商品編號 |
规格 B，带罩
商品編號 |
A | M | B | C | H | S | G_mm | E | X_mm |
|
规格 A 无罩
商品編號 |
规格 B，带罩
商品編號 |
A | M | B | C | H | S | G_mm | E | X_mm |
|---|---|---|---|---|---|---|---|---|---|---|
|
规格 A 无罩
商品編號 FK-04.A100.84 3D+CAD |
规格 B，带罩
商品編號 — |
A 100 | M M6 x 15 | B 121 | C 48 | H 40 | S 11 | G_mm 84 | E 19 | X_mm 6 |
|
规格 A 无罩
商品編號 — |
规格 B，带罩
商品編號 FK-04.B120.84 3D+CAD |
A 120 | M M6 x 20 | B 152 | C 57 | H 52 | S 16 | G_mm 104 | E 23 | X_mm 7 |
|
规格 A 无罩
商品編號 — |
规格 B，带罩
商品編號 FK-04.B140.84 3D+CAD |
A 140 | M M8 x 20 | B 177 | C 62 | H 56 | S 19 | G_mm 122 | E 25 | X_mm 7,5 |
