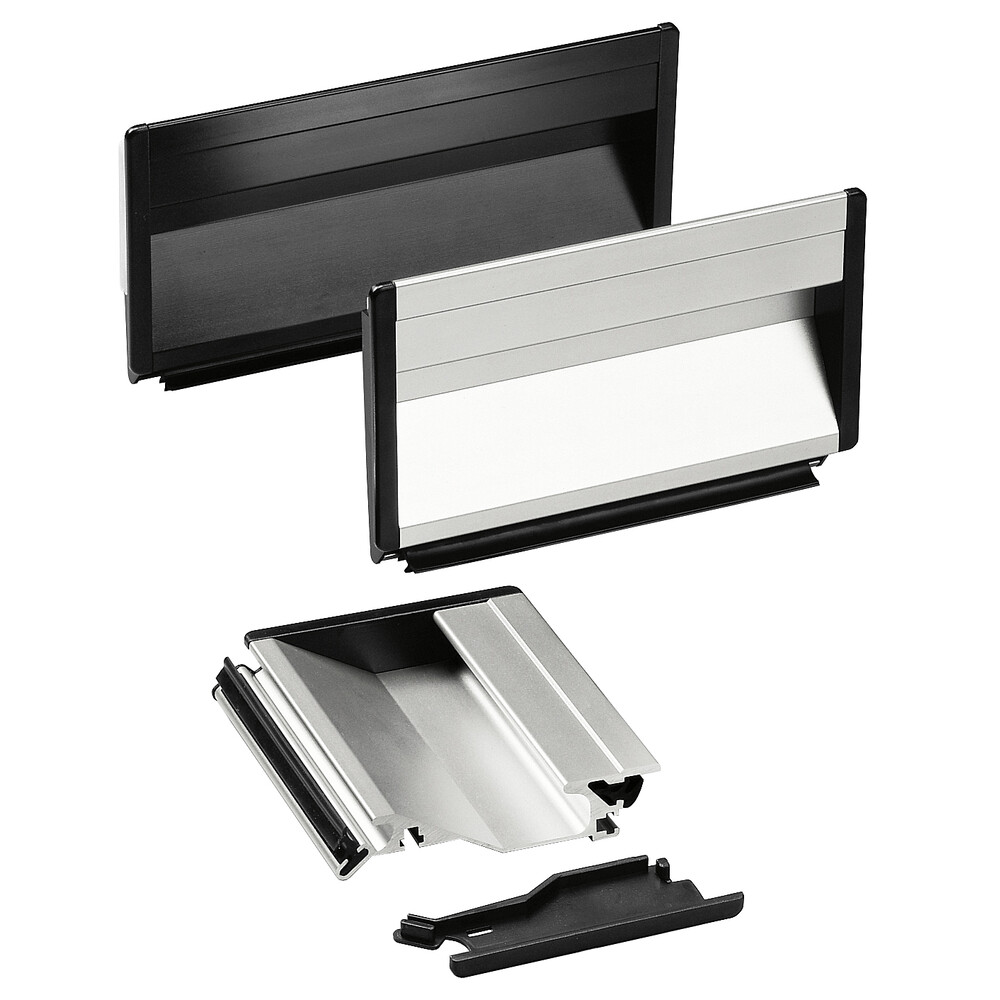

Rohde 公司可以提供各种 不同长度的嵌入式拉手 SG,因此特别适用于 匹配各种不同的位置 和设计要求。
材料:
铝型材拉手壳。侧面端罩 聚酰胺,漆光质地,黑色。
规格 A
通过背面压入的 上橡胶外廓 固定。
规格 B
通过 2 个镀锌的 埋头螺栓,M4x8, DIN 966 从外部固定。
表面处理:
不锈钢喷砂板制成的拉手壳, 光滑,天然色或者 黑色,经过阳极氧化处理。
设计的优点:
简单安装,无需固定,钢板厚度 1-2.5 mm 嵌入的橡胶外廓 确保绝对 安装安全性。两个错开 90°、用 M4 螺栓固定的 十字槽可以接地 并可以作为安装件辅助 安装工具使用(用于四角螺母,遵循 DIN 562 标准)。壳内部形状的 人类工程学构成。可以选择用 2 个埋头螺栓从外部 固定。
安装:
在嵌入下方的 橡胶外廓后, 将这两个侧面罩 压到拉手壳上。现在,拉手插在安装口 下边缘上方 大约 45°处,接着抵住 壳体壁。现在,根据所需的规格型号,将第 2 个橡胶外廓压入上方的 凹槽内,(见图),或者用 2 个 埋头螺栓固定。
承受重量:
至少 500 N。
測量單位
|
||||
---|---|---|---|---|
描述 | ||||
L | Color of handle tray |
用埋头螺栓固定
商品編號 |
用橡胶型件固定
商品編號 |
安裝切口 |
L | Color of handle tray |
用埋头螺栓固定
商品編號 |
用橡胶型件固定
商品編號 |
安裝切口 |
---|---|---|---|---|
L 100 | Color of handle tray 黑 |
用埋头螺栓固定
商品編號 SG-73.100.B4 3D+CAD |
用橡胶型件固定
商品編號 SG-73.100.A4 3D+CAD |
安裝切口 104 x 73 |
L 100 | Color of handle tray 天然 |
用埋头螺栓固定
商品編號 SG-73.100.B1 3D+CAD |
用橡胶型件固定
商品編號 SG-73.100.A1 3D+CAD |
安裝切口 104 x 73 |
L 118 | Color of handle tray 黑 |
用埋头螺栓固定
商品編號 SG-73.118.B4 3D+CAD |
用橡胶型件固定
商品編號 SG-73.118.A4 3D+CAD |
安裝切口 122 x 73 |
L 118 | Color of handle tray 天然 |
用埋头螺栓固定
商品編號 SG-73.118.B1 3D+CAD |
用橡胶型件固定
商品編號 SG-73.118.A1 3D+CAD |
安裝切口 122 x 73 |
L 167 | Color of handle tray 黑 |
用埋头螺栓固定
商品編號 SG-73.167.B4 3D+CAD |
用橡胶型件固定
商品編號 SG-73.167.A4 3D+CAD |
安裝切口 171 x 73 |
L 167 | Color of handle tray 天然 |
用埋头螺栓固定
商品編號 SG-73.167.B1 3D+CAD |
用橡胶型件固定
商品編號 SG-73.167.A1 3D+CAD |
安裝切口 171 x 73 |
